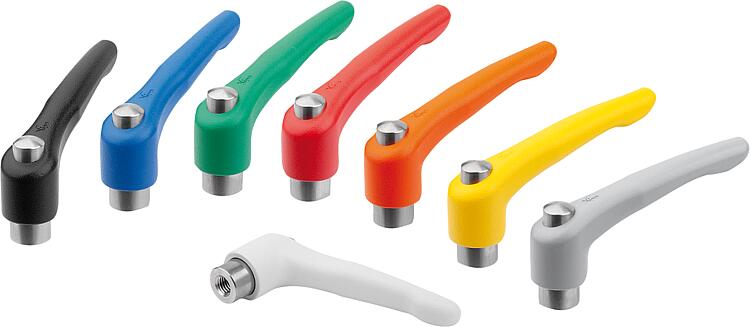

        Palancas de sujeción de fundición inyectada de cinc con rosca interior y tapa protectora, inserto roscado de acero inoxidable

Descripción del artículo/Imágenes del producto

Volver a vista general de grupos

DescripciónMaterial:

Empuñadura de fundición inyectada según DIN EN 12844.
Partes de acero inoxidable 1.4305.
Tapa protectora de acero inoxidable 1.4305.

Versión:Empuñadura recubierta con plástico.
Partes de acero con acabado natural.A petición:Otras roscas interiores, colores y modelos especiales.
Medida "H1" disponible en otras longitudes con un recargo.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06451 Palancas de sujeción de fundición inyectada de cinc con rosca interior y tapa protectora, inserto roscado de acero inoxidable

266 kB

Planos (vista completa)

Selección/filtro de artículos

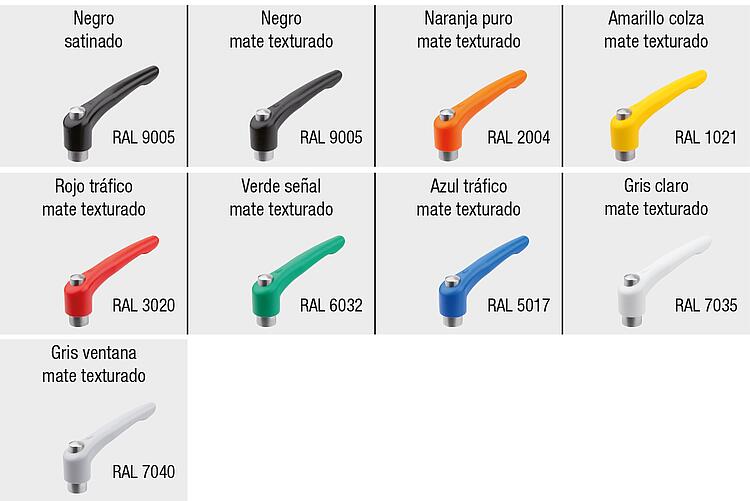

Referencia	Color del cuerpo de base	Superficie cuerpo de base	Tamaño	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Número de dientes
06451-92061	negro RAL 9005	satinado	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20
06451-92081	negro RAL 9005	satinado	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20
06451-93081	negro RAL 9005	satinado	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22
06451-93101	negro RAL 9005	satinado	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22
06451-9206181	negro RAL 9005	mate texturado	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20
06451-9206182	naranja puro RAL 2004	mate texturado	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20
06451-9206183	amarillo colza RAL 1021	mate texturado	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20
06451-9206184	rojo tráfico RAL 3020	mate texturado	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20
06451-9206185	verde señal RAL 6032	mate texturado	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20
06451-9206186	azul tráfico RAL 5017	mate texturado	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20
06451-9206187	gris claro RAL 7035	mate texturado	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20
06451-9206188	gris ventana RAL 7040	mate texturado	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20
06451-9208181	negro RAL 9005	mate texturado	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20
06451-9208182	naranja puro RAL 2004	mate texturado	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20
06451-9208183	amarillo colza RAL 1021	mate texturado	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20
06451-9208184	rojo tráfico RAL 3020	mate texturado	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20
06451-9208185	verde señal RAL 6032	mate texturado	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20
06451-9208186	azul tráfico RAL 5017	mate texturado	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20
06451-9208187	gris claro RAL 7035	mate texturado	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20
06451-9208188	gris ventana RAL 7040	mate texturado	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20
06451-9308181	negro RAL 9005	mate texturado	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22
06451-9308182	naranja puro RAL 2004	mate texturado	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22
06451-9308183	amarillo colza RAL 1021	mate texturado	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22
06451-9308184	rojo tráfico RAL 3020	mate texturado	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22
06451-9308185	verde señal RAL 6032	mate texturado	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22
06451-9308186	azul tráfico RAL 5017	mate texturado	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22
06451-9308187	gris claro RAL 7035	mate texturado	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22
06451-9308188	gris ventana RAL 7040	mate texturado	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22
06451-9310181	negro RAL 9005	mate texturado	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22
06451-9310182	naranja puro RAL 2004	mate texturado	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22
06451-9310183	amarillo colza RAL 1021	mate texturado	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22
06451-9310184	rojo tráfico RAL 3020	mate texturado	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22
06451-9310185	verde señal RAL 6032	mate texturado	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22
06451-9310186	azul tráfico RAL 5017	mate texturado	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22
06451-9310187	gris claro RAL 7035	mate texturado	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22
06451-9310188	gris ventana RAL 7040	mate texturado	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22
