        Pulsadores con iluminación de anillo, versión integrada Ø 22,3 mm, con conexión de conector plano, compactos

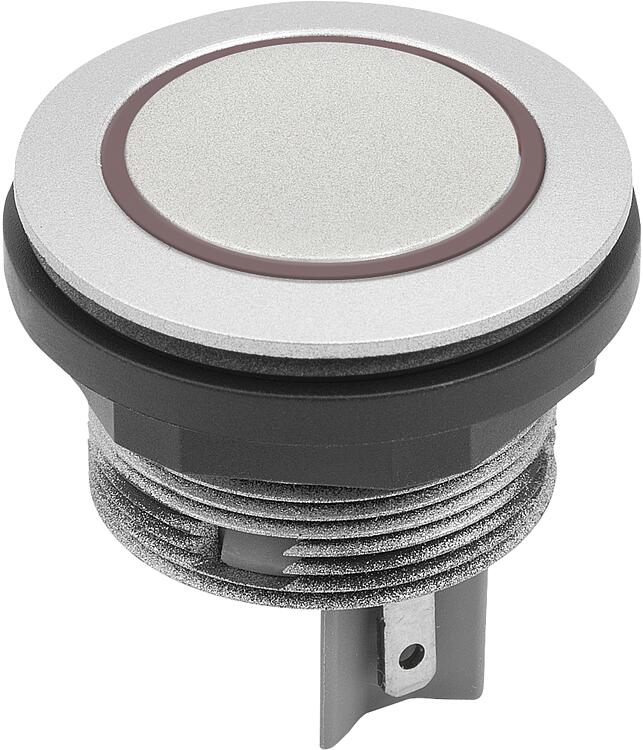

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Plástico.
Conexiones de contacto AgNi.Versión:Marco delantero plateado.
LED blanco integrado.Indicación:Pulsadores pulsantes de forma redonda con transductor de contacto integrado y conexiones para conector plano (emplear terminales enchufables hembra total o parcialmente aislados). Con caperuza de pulsador y LED blanco integrado. El color se muestra mediante el anillo coloreado.

Los pulsadores convencen por sus dimensiones compactas y su diseño ergonómico. Tienen un diámetro de instalación de 22,3 mm y son fáciles de montar. Los pulsadores cumplen todas las normas relevantes.

Certificados / normas cumplidas:
CCC, CE, cURus, DNVGL, ENEC10, VDE, UKCA.
EN 60947-5-1, EN 61058-1.Datos técnicos:Posición de montaje: opcional.
Durabilidad mecánica: 1.000.000 ciclos de conmutación.
Durabilidad eléctrica: 1.000.000 ciclos de conmutación con carga nominal.Rango de temperatura:Temperatura de almacenamiento: -40 °C a +80 °C.
Temperatura de trabajo: -25 °C a +70 °C.Accesorios:Carcasa de montaje 81200, 81200-05.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 81000-06 Pulsadores con iluminación de anillo, versión integrada Ø 22,3 mm, con conexión de conector plano, compactos

365 kB

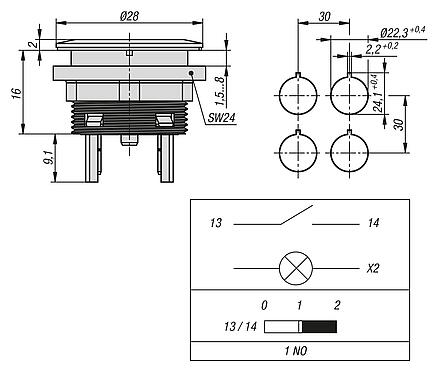

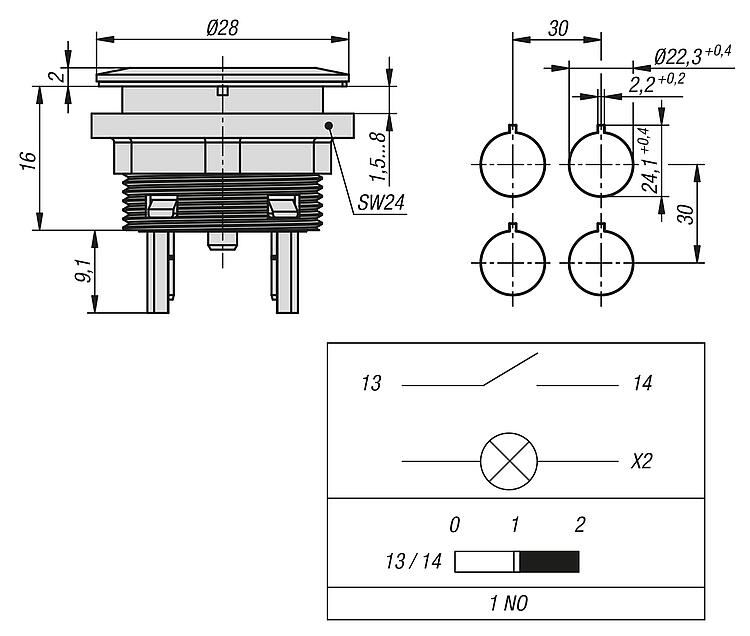

Planos

Selección/filtro de artículos

Referencia	Color del componente	Tipo de conexión	Cantidad de contactos normalmente cerrados NC	Cantidad de contactos normalmente abiertos NO	Par de apriete tuerca de montaje Nm	Serie	Precio
81000-06-10111	blanco	conector plano de 2,8 x 0,5mm	-	1	1,3-1,9	kompakt	770.56 MXN
81000-06-10112	rojo	conector plano de 2,8 x 0,5mm	-	1	1,3-1,9	kompakt	770.56 MXN
81000-06-10113	verde	conector plano de 2,8 x 0,5mm	-	1	1,3-1,9	kompakt	770.56 MXN
81000-06-10114	amarillo	conector plano de 2,8 x 0,5mm	-	1	1,3-1,9	kompakt	770.56 MXN
81000-06-10115	azul	conector plano de 2,8 x 0,5mm	-	1	1,3-1,9	kompakt	770.56 MXN

Referencia	Iluminable	Recorrido de accionamiento en mm	Definición	Resistencia de paso en ohmios	Ø instalación	Precio
81000-06-10111	sí	2,3	X1 ánodo, X2 cátodo	<20	22,3	770.56 MXN
81000-06-10112	sí	2,3	X1 ánodo, X2 cátodo	<20	22,3	770.56 MXN
81000-06-10113	sí	2,3	X1 ánodo, X2 cátodo	<20	22,3	770.56 MXN
81000-06-10114	sí	2,3	X1 ánodo, X2 cátodo	<20	22,3	770.56 MXN
81000-06-10115	sí	2,3	X1 ánodo, X2 cátodo	<20	22,3	770.56 MXN

Referencia	Portalámparas	Máx. tensión de lámpara	Anillo luminoso	Tensión mín. V	Corriente mín. mA	Tiempo de rebote ms	Precio
81000-06-10111	LED integrado	30V AC/DC	Blanco	5	1	<10	770.56 MXN
81000-06-10112	LED integrado	30V AC/DC	Rojo	5	1	<10	770.56 MXN
81000-06-10113	LED integrado	30V AC/DC	Verde	5	1	<10	770.56 MXN
81000-06-10114	LED integrado	30V AC/DC	Amarillo	5	1	<10	770.56 MXN
81000-06-10115	LED integrado	30V AC/DC	Azul	5	1	<10	770.56 MXN

Referencia	Potencia máx. de la lámpara	Número de referencia	Clase de protección	Grado de suciedad	Categoría de sobretensión	Precio
81000-06-10111	14mA (con 24V DC)	STLRWI	IP65/IP67	2	II	770.56 MXN
81000-06-10112	14mA (con 24V DC)	STLRRI	IP65/IP67	2	II	770.56 MXN
81000-06-10113	14mA (con 24V DC)	STLRGI	IP65/IP67	2	II	770.56 MXN
81000-06-10114	14mA (con 24V DC)	STLRYI	IP65/IP67	2	II	770.56 MXN
81000-06-10115	14mA (con 24V DC)	STLRBI	IP65/IP67	2	II	770.56 MXN
