        Barras redondas de acero para palancas basculantes

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Barras redondas de acero.Versión:Acero galvanizado.Indicación:Las barras redondas de acero se utilizan en combinación con las palancas basculantes (05600-01 o 05600-02) para asegurar un armario de distribución. Las barras redondas pueden emplearse en un sistema de bloqueo de 2 o de 3 puntos.Accesorios:05601-05 Adaptadores de acero, acero inoxidable o cinc para barras.
05601-20 Pieza adicional de cinc para barras redondas.
05601-13 Guías de plástico para barras redondas.
05601-14 Topes de plástico para barras redondas.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 05601-12 Barras redondas de acero para palancas basculantes

116 kB

Indicación técnica para empuñaduras basculantes

360 kB

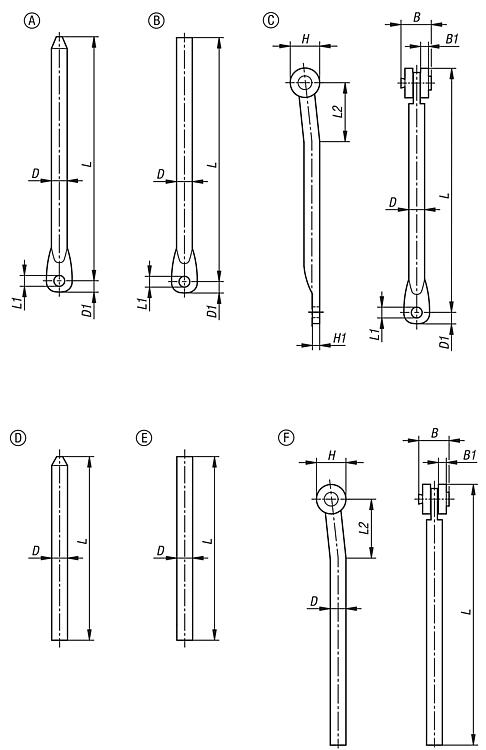

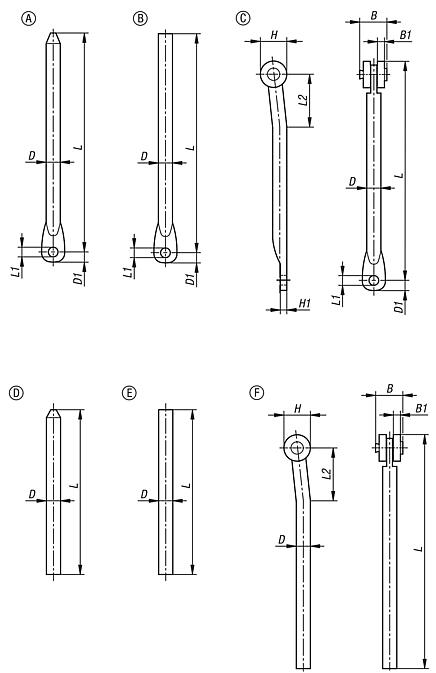

Planos (vista completa)

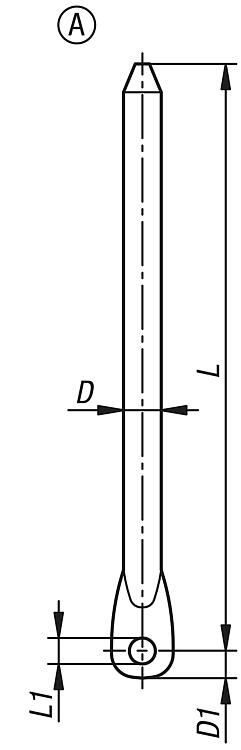

Barras redondas de acero para palancas basculantes forma A

Más información

Planos

Barras redondas de acero para palancas basculantes forma A

Selección/filtro de artículos

Referencia	Forma	Versión 1	Modelo de forma	B	D	D1	H1	L	L1	Precio
05601-12-000400	A	Con ojo	Con punta	16	8	6,5	4	400	6	68.38 MXN
05601-12-000500	A	Con ojo	Con punta	16	8	6,5	4	500	6	80.34 MXN
05601-12-000600	A	Con ojo	Con punta	16	8	6,5	4	600	6	98.02 MXN
05601-12-000700	A	Con ojo	Con punta	16	8	6,5	4	700	6	101.92 MXN
05601-12-000800	A	Con ojo	Con punta	16	8	6,5	4	800	6	119.60 MXN
05601-12-000900	A	Con ojo	Con punta	16	8	6,5	4	900	6	134.94 MXN
05601-12-001000	A	Con ojo	Con punta	16	8	6,5	4	1000	6	160.68 MXN
05601-12-001100	A	Con ojo	Con punta	16	8	6,5	4	1100	6	168.74 MXN
05601-12-001200	A	Con ojo	Con punta	16	8	6,5	4	1200	6	184.86 MXN

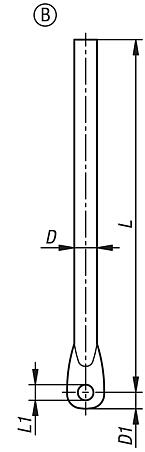

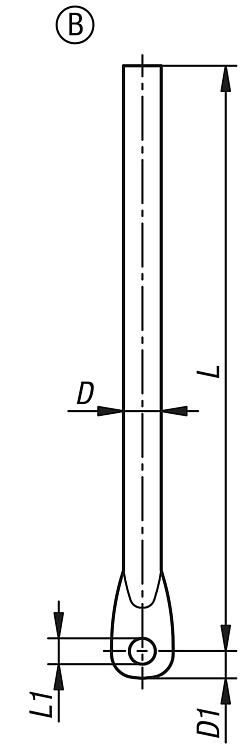

Barras redondas de acero para palancas basculantes forma B

Más información

Planos

Barras redondas de acero para palancas basculantes forma B

Selección/filtro de artículos

Referencia	Forma	Versión 1	Modelo de forma	B	D	D1	H1	L	L1	Precio
05601-12-010400	B	Con ojo	Con extremo plano	16	8	6,5	4	400	6	78.78 MXN
05601-12-010500	B	Con ojo	Con extremo plano	16	8	6,5	4	500	6	89.18 MXN
05601-12-010600	B	Con ojo	Con extremo plano	16	8	6,5	4	600	6	99.58 MXN
05601-12-010700	B	Con ojo	Con extremo plano	16	8	6,5	4	700	6	102.96 MXN
05601-12-010800	B	Con ojo	Con extremo plano	16	8	6,5	4	800	6	116.48 MXN
05601-12-010900	B	Con ojo	Con extremo plano	16	8	6,5	4	900	6	120.64 MXN
05601-12-011000	B	Con ojo	Con extremo plano	16	8	6,5	4	1000	6	144.56 MXN
05601-12-011100	B	Con ojo	Con extremo plano	16	8	6,5	4	1100	6	148.72 MXN
05601-12-011200	B	Con ojo	Con extremo plano	16	8	6,5	4	1200	6	151.84 MXN

Barras redondas de acero para palancas basculantes forma C

Más información

Planos

Barras redondas de acero para palancas basculantes forma C

Selección/filtro de artículos

Referencia	Forma	Versión 1	Modelo de forma	B	D	D1	H1	L	L1	Precio
05601-12-020400	C	Con ojo	Con rodillo de toma	16	8	6,5	4	400	6	98.02 MXN
05601-12-020500	C	Con ojo	Con rodillo de toma	16	8	6,5	4	500	6	112.58 MXN
05601-12-020600	C	Con ojo	Con rodillo de toma	16	8	6,5	4	600	6	126.10 MXN
05601-12-020700	C	Con ojo	Con rodillo de toma	16	8	6,5	4	700	6	126.10 MXN
05601-12-020800	C	Con ojo	Con rodillo de toma	16	8	6,5	4	800	6	139.88 MXN
05601-12-020900	C	Con ojo	Con rodillo de toma	16	8	6,5	4	900	6	143.00 MXN
05601-12-021000	C	Con ojo	Con rodillo de toma	16	8	6,5	4	1000	6	167.96 MXN
05601-12-021100	C	Con ojo	Con rodillo de toma	16	8	6,5	4	1100	6	171.86 MXN
05601-12-021200	C	Con ojo	Con rodillo de toma	16	8	6,5	4	1200	6	175.24 MXN

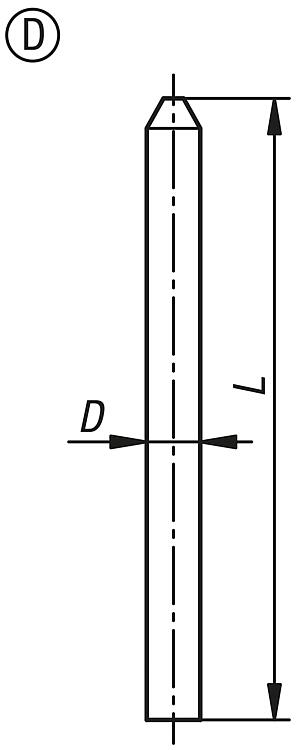

Barras redondas de acero para palancas basculantes forma D

Más información

Planos

Barras redondas de acero para palancas basculantes forma D

Selección/filtro de artículos

Referencia	Forma	Versión 1	Modelo de forma	B	D	L	Precio
05601-12-100400	D	Sin ojo	Con punta	16	8	400	72.28 MXN
05601-12-100500	D	Sin ojo	Con punta	16	8	500	82.68 MXN
05601-12-100600	D	Sin ojo	Con punta	16	8	600	92.30 MXN
05601-12-100700	D	Sin ojo	Con punta	16	8	700	96.46 MXN
05601-12-100800	D	Sin ojo	Con punta	16	8	800	109.98 MXN
05601-12-100900	D	Sin ojo	Con punta	16	8	900	113.36 MXN
05601-12-101000	D	Sin ojo	Con punta	16	8	1000	138.06 MXN
05601-12-101100	D	Sin ojo	Con punta	16	8	1100	142.22 MXN
05601-12-101200	D	Sin ojo	Con punta	16	8	1200	145.34 MXN

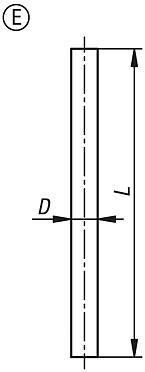

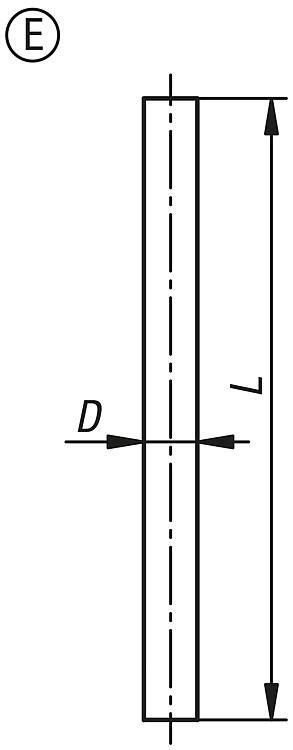

Barras redondas de acero para palancas basculantes forma E

Más información

Planos

Barras redondas de acero para palancas basculantes forma E

Selección/filtro de artículos

Referencia	Forma	Modelo de forma	Versión 1	B	D	L	Precio
05601-12-110400	E	Con extremo plano	Sin ojo	16	8	400	70.72 MXN
05601-12-110500	E	Con extremo plano	Sin ojo	16	8	500	81.12 MXN
05601-12-110600	E	Con extremo plano	Sin ojo	16	8	600	90.74 MXN
05601-12-110700	E	Con extremo plano	Sin ojo	16	8	700	94.12 MXN
05601-12-110800	E	Con extremo plano	Sin ojo	16	8	800	108.42 MXN
05601-12-110900	E	Con extremo plano	Sin ojo	16	8	900	111.80 MXN
05601-12-111000	E	Con extremo plano	Sin ojo	16	8	1000	136.50 MXN
05601-12-111100	E	Con extremo plano	Sin ojo	16	8	1100	139.88 MXN
05601-12-111200	E	Con extremo plano	Sin ojo	16	8	1200	143.78 MXN

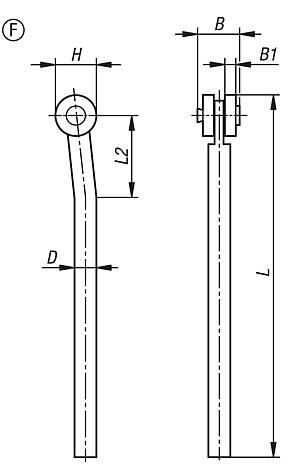

Barras redondas de acero para palancas basculantes forma F

Más información

Planos

Barras redondas de acero para palancas basculantes forma F

Selección/filtro de artículos

Referencia	Forma	Versión 1	Modelo de forma	B	D	L	Precio
05601-12-120400	F	Sin ojo	Con rodillo de toma	16	8	400	84.24 MXN
05601-12-120500	F	Sin ojo	Con rodillo de toma	16	8	500	94.90 MXN
05601-12-120600	F	Sin ojo	Con rodillo de toma	16	8	600	103.74 MXN
05601-12-120700	F	Sin ojo	Con rodillo de toma	16	8	700	106.86 MXN
05601-12-120800	F	Sin ojo	Con rodillo de toma	16	8	800	120.64 MXN
05601-12-120900	F	Sin ojo	Con rodillo de toma	16	8	900	123.76 MXN
05601-12-121000	F	Sin ojo	Con rodillo de toma	16	8	1000	147.94 MXN
05601-12-121100	F	Sin ojo	Con rodillo de toma	16	8	1100	151.06 MXN
05601-12-121200	F	Sin ojo	Con rodillo de toma	16	8	1200	154.18 MXN
