Semicilindros de perfil para palancas basculantes

05601

Semicilindros de perfil para palancas basculantes

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Dispositivos de sujeción rápida Dispositivos de sujeción neumático Accesorios para dispositivo de sujeción Cierres acodados Cierres de cuarto de vuelta
      - Accesorios para palancas basculantes
        Semicilindros de perfil para palancas basculantes

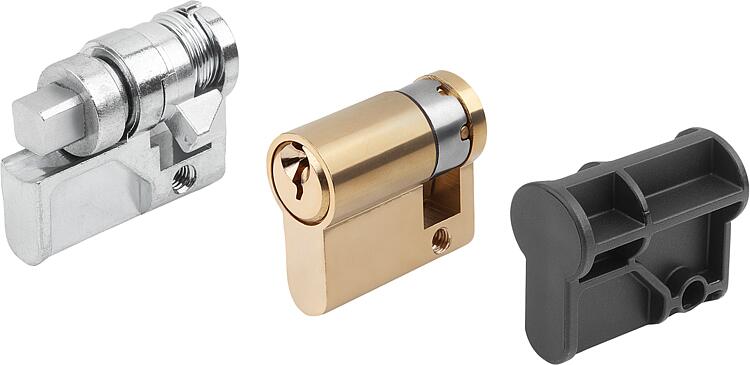

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Semicilindros para perfiles de latón, cinc o plástico.Versión:Cinc niquelado.Indicación:Los semicilindros para perfiles se pueden utilizar en combinación con las palancas basculantes. Los semicilindros para perfiles se instalan en la palanca basculante y sirven, por ej., para asegurar un armario eléctrico. Los cilindros de cierre están formados por un semicilindro que solo se puede cerrar por un lado (el exterior).

Forma A: Los semicilindros para perfiles de la forma A se suministran con dos llaves. El cierre no es uniforme, es decir, cada cerrojo solo se puede abrir con las dos llaves que trae incluidas.

Forma B: Los semicilindros para perfiles de la forma B se suministran con dos llaves. El cierre es uniforme, es decir, todos los cerrojos se pueden abrir con la misma llave (cierre 1333).

Forma C: Semicilindros para perfiles con accionamiento de paletón doble de 3 mm.

Forma D: Semicilindros para perfiles con accionamiento de paletón doble de 5 mm.

Forma E: Semicilindros para perfiles con accionamiento de cuadrado de 6 mm.

Forma F: Semicilindros para perfiles con accionamiento de cuadrado de 7 mm.

Forma G: Semicilindros para perfiles con accionamiento de cuadrado de 8 mm.

Forma H: Semicilindros para perfiles con accionamiento de triángulo de 6 mm.

Forma I: Semicilindros para perfiles con accionamiento de triángulo de 10 mm.

Forma J: Semicilindros para perfiles con accionamiento de triángulo de 7 mm.

Forma K: Semicilindros para perfiles con accionamiento de triángulo de 8 mm.

Forma L: Semicilindros para perfiles con ranura.

Forma M: con molde insertado.

Forma N: con molde insertado de enclavamiento automático.Accesorios:05600-01 Palancas basculantes de plástico para cilindros de perfil.
05600-02 Palancas basculantes de plástico.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 05601 Semicilindros de perfil para palancas basculantes

Indicación técnica para empuñaduras basculantes

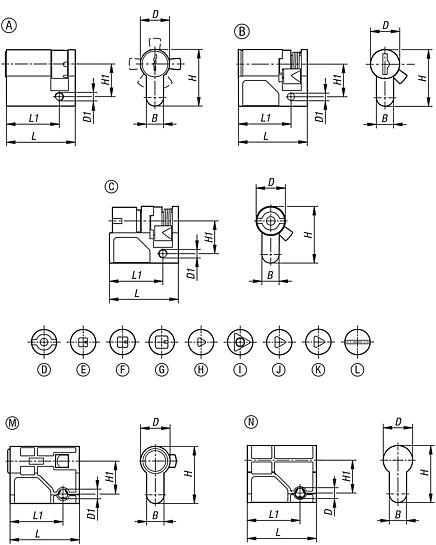

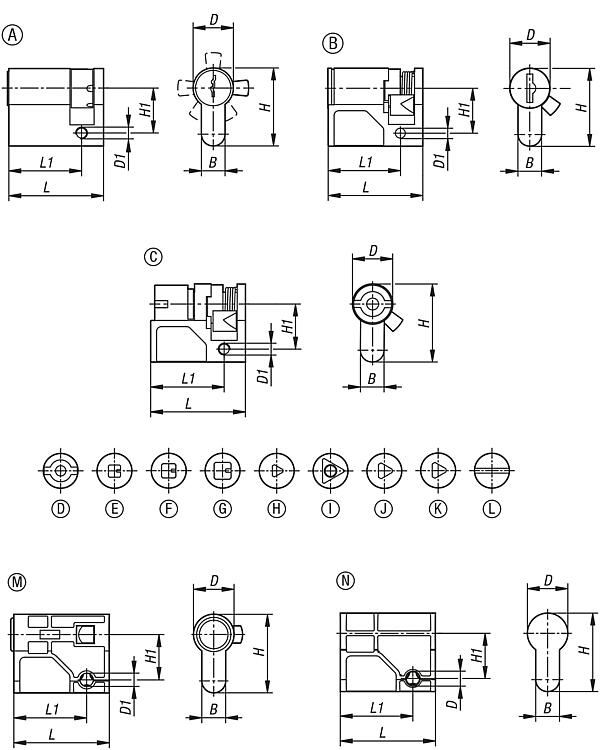

Planos (vista completa)

Semicilindros de perfil para palancas basculantes

Semicilindros de perfil para palancas basculantes, forma A

Más información

Planos

Semicilindros de perfil para palancas basculantes, forma A

Selección/filtro de artículos

Referencia	Descripción	Versión 1	Forma	Material del cuerpo de base	Accionamiento	B	D	D1	H	H1	L	L1	CAD	Acc.	Precio	Pedir
05601-00	Semicilindros para perfiles	Cierre multillave	A	latón	llave	10	17	M5	33	19	40	31			562.38 MXN

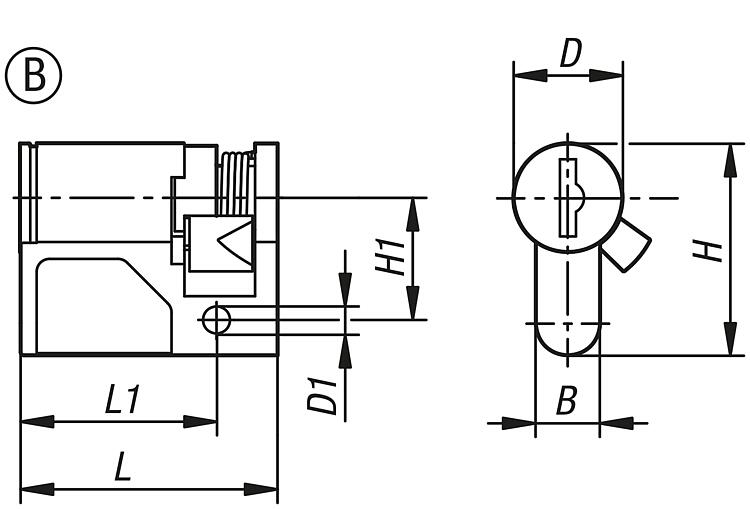

Semicilindros de perfil para palancas basculantes, forma B

Más información

Planos

Semicilindros de perfil para palancas basculantes, forma B

Selección/filtro de artículos

Referencia	Descripción	Versión 1	Forma	Material del cuerpo de base	Accionamiento	B	D	D1	H	H1	L	L1	CAD	Acc.	Precio	Pedir
05601-01	Semicilindros para perfiles	de cierre uniforme	B	cinc	llave	10	17	M5	33	19	40	30,5			168.74 MXN

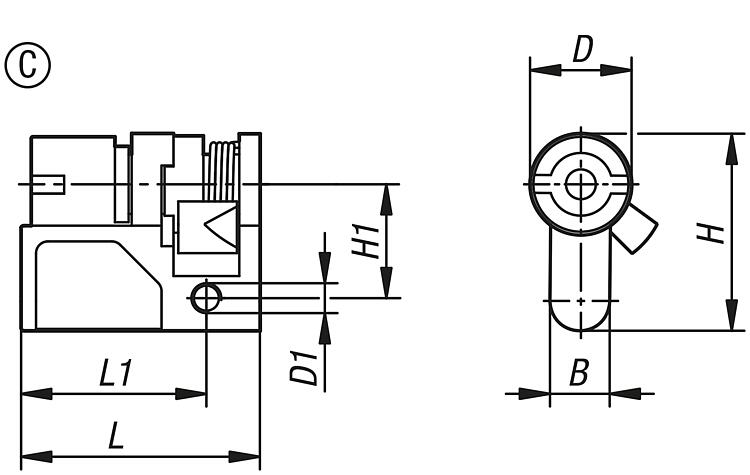

Semicilindros de perfiles para palancas basculantes, forma C

Más información

Planos

Semicilindros de perfiles para palancas basculantes, forma C

Selección/filtro de artículos

Referencia	Descripción	Versión 1	Forma	Material del cuerpo de base	Accionamiento	B	D	D1	H	H1	L	L1	CAD	Acc.	Precio	Pedir
05601-02	Semicilindros para perfiles	Enclavamiento de molde insertado	C	cinc	paletón doble 3 mm	10	17	M5	33	19	40	31			128.44 MXN

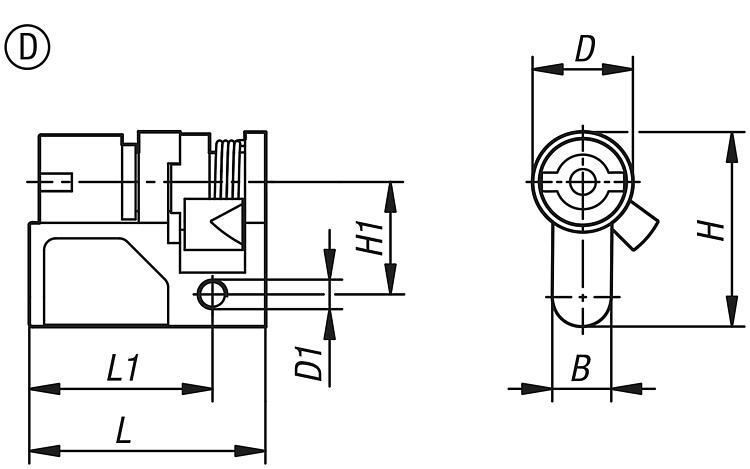

Semicilindros de perfil para palancas basculantes, forma D

Más información

Planos

Semicilindros de perfil para palancas basculantes, forma D

Selección/filtro de artículos

Referencia	Descripción	Versión 1	Forma	Material del cuerpo de base	Accionamiento	B	D	D1	H	H1	L	L1	CAD	Acc.	Precio	Pedir
05601-03	Semicilindros para perfiles	Enclavamiento de molde insertado	D	cinc	paletón doble 5 mm	10	17	M5	33	19	40	31			128.44 MXN

Semicilindros de perfil para palancas basculantes, forma E

Más información

Planos

Semicilindros de perfil para palancas basculantes, forma E

Selección/filtro de artículos

Referencia	Descripción	Versión 1	Forma	Material del cuerpo de base	Accionamiento	B	D	D1	H	H1	L	L1	CAD	Acc.	Precio	Pedir
05601-04	Semicilindros para perfiles	Enclavamiento de molde insertado	E	cinc	cuadrado 6 mm	10	17	M5	33	19	40	31			128.44 MXN

Semicilindros de perfiles para palancas basculantes, forma F

Más información

Planos

Semicilindros de perfiles para palancas basculantes, forma F

Selección/filtro de artículos

Referencia	Descripción	Versión 1	Forma	Material del cuerpo de base	Accionamiento	B	D	D1	H	H1	L	L1	CAD	Acc.	Precio	Pedir
05601-05	Semicilindros para perfiles	Enclavamiento de molde insertado	F	cinc	cuadrado 7 mm	10	17	M5	33	19	40	31			128.44 MXN

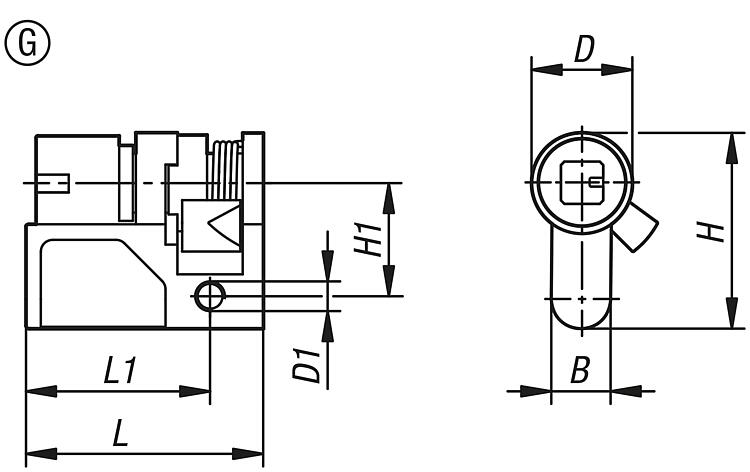

Semicilindros de perfil para palancas basculantes, forma G

Más información

Planos

Semicilindros de perfil para palancas basculantes, forma G

Selección/filtro de artículos

Referencia	Descripción	Versión 1	Forma	Material del cuerpo de base	Accionamiento	B	D	D1	H	H1	L	L1	CAD	Acc.	Precio	Pedir
05601-06	Semicilindros para perfiles	Enclavamiento de molde insertado	G	cinc	cuadrado 8 mm	10	17	M5	33	19	40	31			128.44 MXN

Semicilindros de perfil para palancas basculantes, forma H

Más información

Planos

Semicilindros de perfil para palancas basculantes, forma H

Selección/filtro de artículos

Referencia	Descripción	Versión 1	Forma	Material del cuerpo de base	Accionamiento	B	D	D1	H	H1	L	L1	CAD	Acc.	Precio	Pedir
05601-07	Semicilindros para perfiles	Enclavamiento de molde insertado	H	cinc	Triángulo 6 mm	10	17	M5	33	19	40	31			128.44 MXN

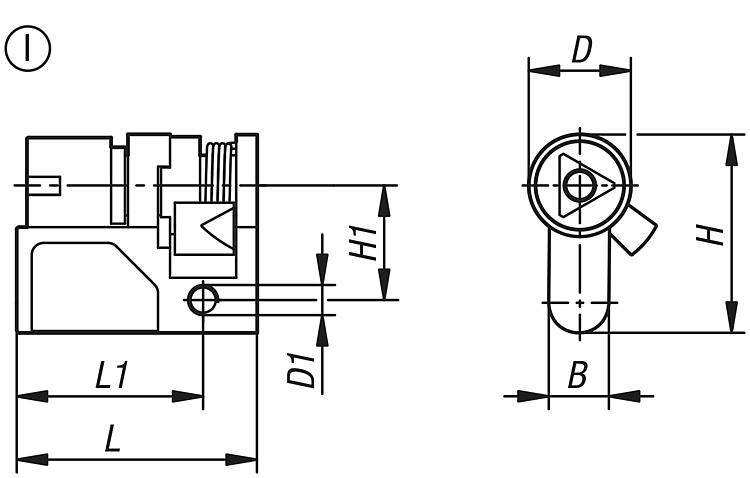

Semicilindros de perfiles para palancas basculantes, forma I

Más información

Planos

Semicilindros de perfiles para palancas basculantes, forma I

Selección/filtro de artículos

Referencia	Descripción	Versión 1	Forma	Material del cuerpo de base	Accionamiento	B	D	D1	H	H1	L	L1	CAD	Acc.	Precio	Pedir
05601-08	Semicilindros para perfiles	Enclavamiento de molde insertado	I	cinc	-	10	17	M5	33	19	40	31			128.44 MXN

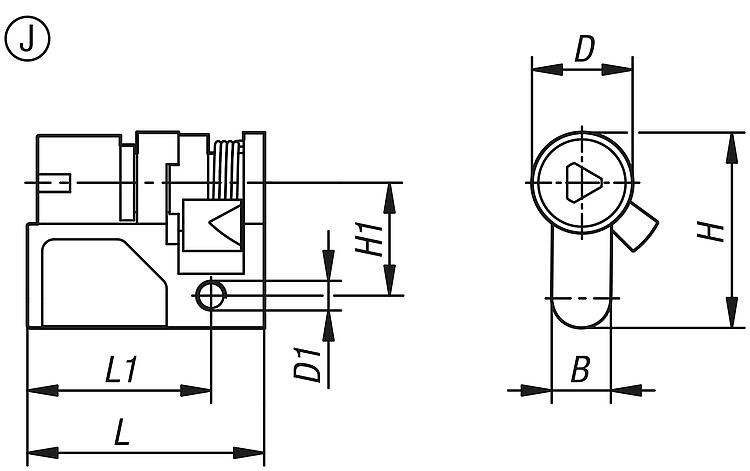

Semicilindros de perfil para palancas basculantes, forma J

Más información

Planos

Semicilindros de perfil para palancas basculantes, forma J

Selección/filtro de artículos

Referencia	Descripción	Versión 1	Forma	Material del cuerpo de base	Accionamiento	B	D	D1	H	H1	L	L1	CAD	Acc.	Precio	Pedir
05601-09	Semicilindros para perfiles	Enclavamiento de molde insertado	J	cinc	Triángulo 7 mm	10	17	M5	33	19	40	31			128.44 MXN

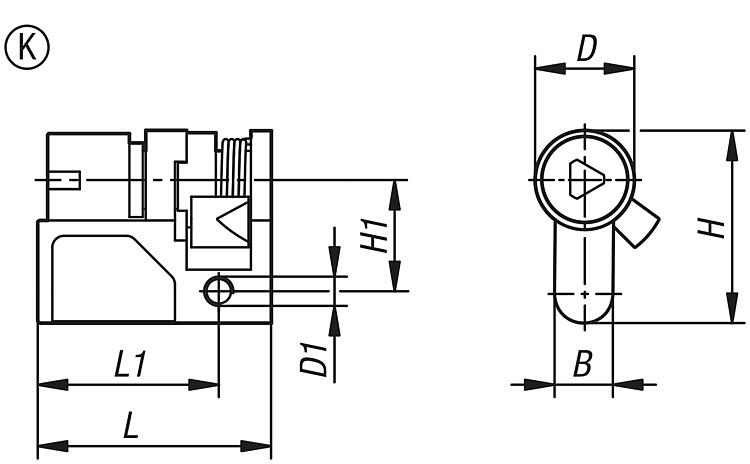

Semicilindros de perfil para palancas basculantes, forma K

Más información

Planos

Semicilindros de perfil para palancas basculantes, forma K

Selección/filtro de artículos

Referencia	Descripción	Versión 1	Forma	Material del cuerpo de base	Accionamiento	B	D	D1	H	H1	L	L1	CAD	Acc.	Precio	Pedir
05601-10	Semicilindros para perfiles	Enclavamiento de molde insertado	K	cinc	triángulo 8 mm	10	17	M5	33	19	40	31			128.44 MXN

Semicilindros de perfil para palancas basculantes, forma L

Más información

Planos

Semicilindros de perfil para palancas basculantes, forma L

Selección/filtro de artículos

Referencia	Descripción	Versión 1	Forma	Material del cuerpo de base	Accionamiento	B	D	D1	H	H1	L	L1	CAD	Acc.	Precio	Pedir
05601-11	Semicilindros para perfiles	Enclavamiento de molde insertado	L	cinc	ranura	10	17	M5	33	19	40	31			136.50 MXN

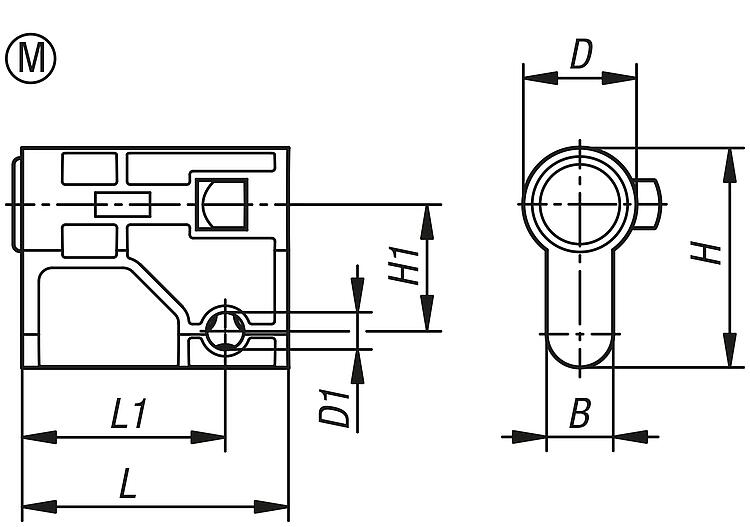

Semicilindros de perfil para palancas basculantes, forma M

Más información

Planos

Semicilindros de perfil para palancas basculantes, forma M

Selección/filtro de artículos

Referencia	Descripción	Versión 1	Material del cuerpo de base	Forma	B	D	D1	H	H1	L	L1	CAD	Acc.	Precio	Pedir
05601-12	Molde insertado	Tapón ciego	GF30	M	10	17	5,5	33	19	40	30,5			40.30 MXN

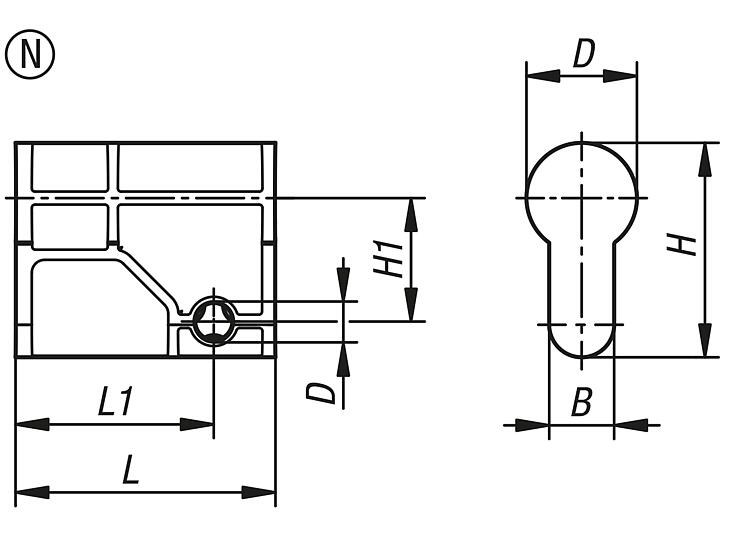

Semicilindros de perfil para palancas basculantes, forma N

Más información

Planos

Semicilindros de perfil para palancas basculantes, forma N

Selección/filtro de artículos

Referencia	Descripción	Versión 1	Material del cuerpo de base	Forma	B	D	D1	H	H1	L	L1	CAD	Acc.	Precio	Pedir
05601-13	Molde insertado	Tapón ciego	GF30	N	10	17	5,5	33	19	40	30,5			48.10 MXN
