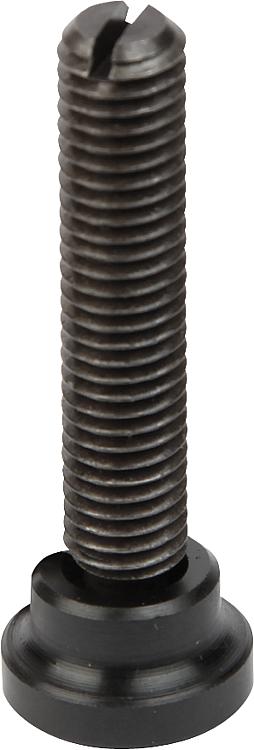

        Tornillos de presión con pieza de presión

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Tornillo y pieza de presión de acero de corte fácil.Versión:Tornillo negro.
Pieza de presión bruñida.

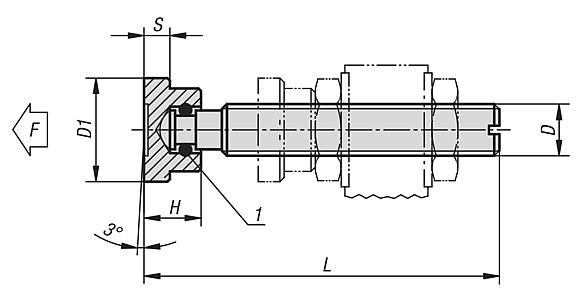

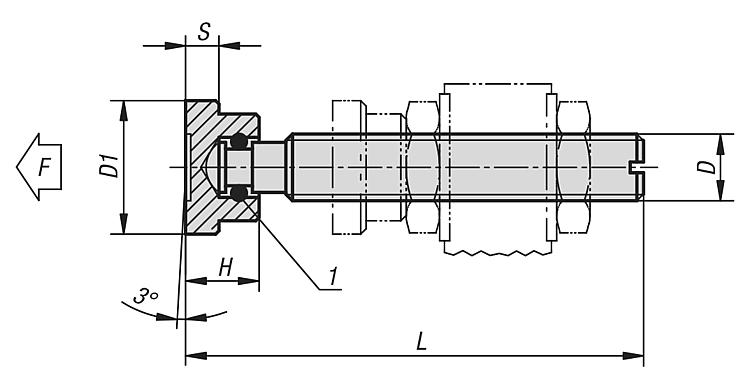

Vástago de tornillo y pieza de presión templados por cementación.Indicación sobre el dibujo:

1) Aro de fijación

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 05240 Tornillos de presión con pieza de presión

112 kB

Planos

Vista general de artículos (comprimida)

Selección/filtro de artículos

Referencia	L	H	D	D1	S	F máx. kN
05240-06X	32/37/42/52	7	M6	12	2,5	1
05240-08X	38/43/48/53/63	9	M8	16	4	2,3
05240-10X	53,5/58,5/63,5/68,5/83,5	11	M10	20	5	3,5
05240-12X	64,5/69,5/74,5/84,5/104,5	13	M12	25	6	4,6
05240-16X	70,3/75,3/85,3/105,3/130,3	15	M16	32	7	6
