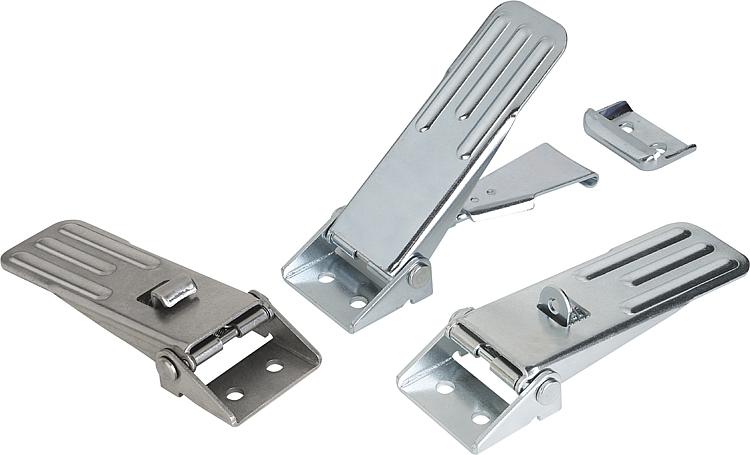

Cierres acodados de acero o acero inoxidable con estribo de chapa hasta 4000N, ajustables, perforaciones atornilladas visibles, versión larga
Descripción del artículo/Imágenes del producto
DescripciónMaterial:
Acero o acero inoxidable 1.4301.
Versión:Cincado y cromado en azul. Acero inoxidable con acabado natural.Indicación:Los cierres acodados ajustables sirven como sistema de cierre seguro para aplicaciones industriales. Gracias al rebasamiento del punto muerto, se mantienen libres de vibraciones. Por lo demás, se caracterizan por ser una versión muy estable y por su baja altura de montaje.
Una vez que el gancho de sujeción se ha enganchado en la placa de retención, las piezas que se vayan a conectar se pueden apretar tensando la empuñadura hasta 6 mm. Para compensar tolerancias o generar suficiente tensión, el gancho de sujeción se puede regular con un husillo (M6).
Los cierres acodados se pueden atornillar o remachar.
Pedir la placa de retención por separado.
La fuerza de retención F1 se refiere al cierre acodado, no a la placa de retención.Accesorios:Placa de retención 05545.Indicación sobre el dibujo:

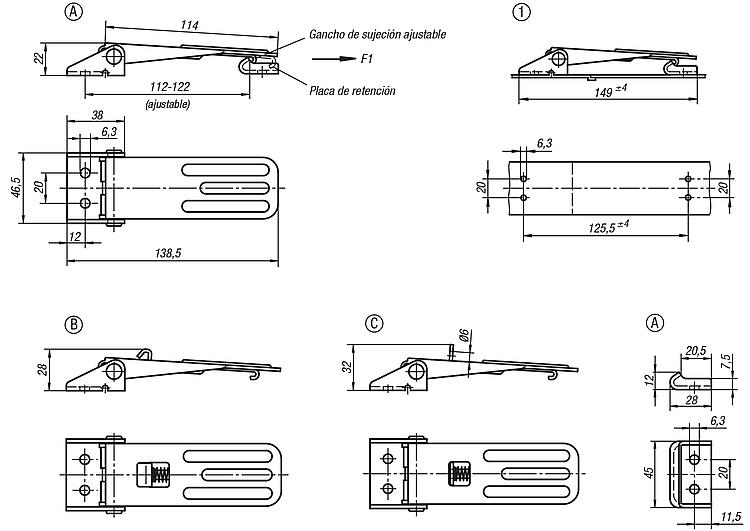

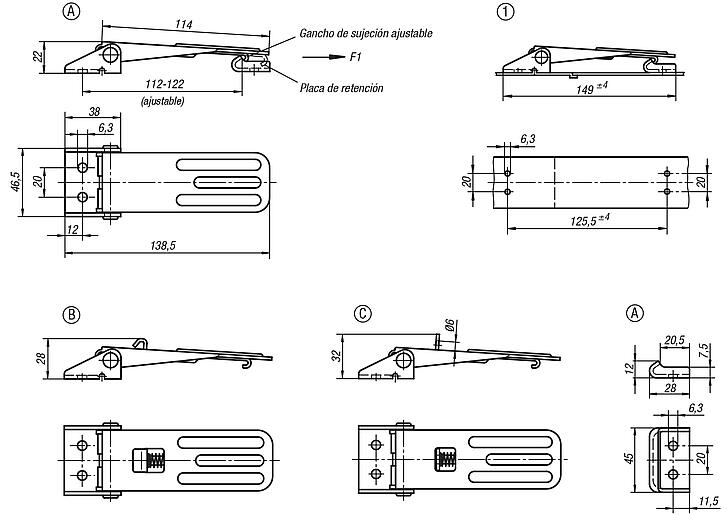

Forma A estándar Forma B con seguro Forma C con ojal para candado
1) Configuración de agujeros para montaje con placa de retención
Características especiales:
DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

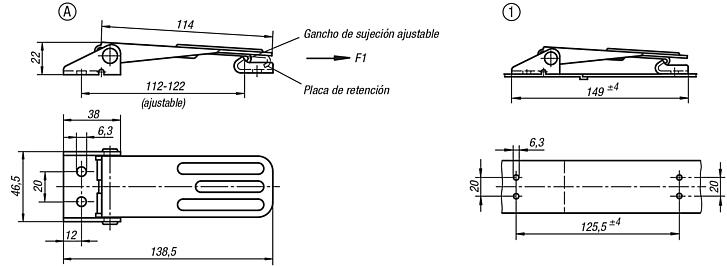

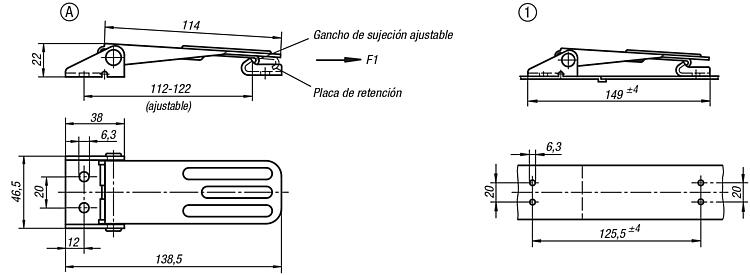

Cierres acodados de acero o acero inoxidable con estribo de chapa hasta 4000N, ajustables, perforaciones atornilladas visibles, versión larga, forma A, estándar

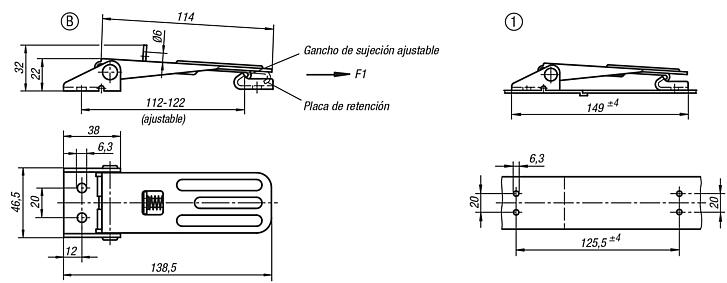

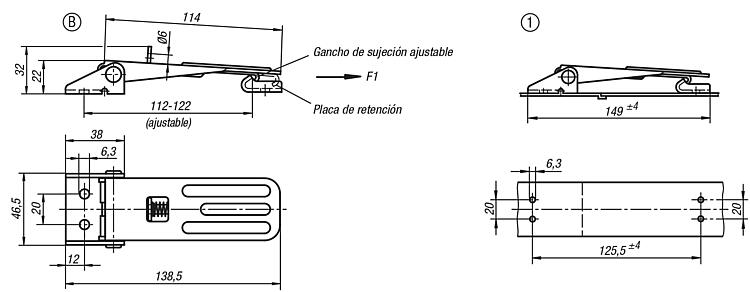

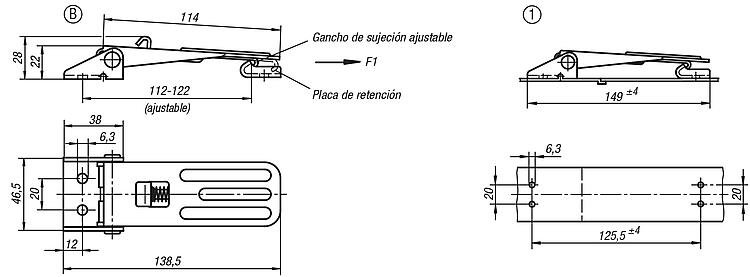

Cierres acodados de acero o acero inoxidable con estribo de chapa hasta 4000N, ajustables, perforaciones atornilladas visibles, versión larga, forma B, con seguro
Cierres acodados de acero o acero inoxidable con estribo de chapa hasta 4000N, ajustables, perforaciones atornilladas visibles, versión larga, forma C, con ojal para cerrojo
