        Cierres de cuarto de vuelta

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Carcasa, accionamiento y tuerca de fundición inyectada de cinc.
Junta tórica NBR, junta plana PUR.
Leva de acero.Versión:Carcasa y accionamiento cromados o con recubrimiento de polvo negro.
Tuerca y leva cincadas.Indicación:Cierre de cuarto de vuelta resistente a las vibraciones mediante bloqueo en las posiciones finales. Utilizable a la derecha o la izquierda con una carrera de cierre de 90° y limitación de giro interno. El cierre de cuarto de vuelta se puede instalar previamente montado (con restricciones para una medida A pequeña y un espesor de puerta grande). Probado según las normas DIN EN 60068-2-64 (oscilación) y DIN EN 60068-2-27 (choque), norma de ensayo 61373. A prueba de sacudidas de conformidad con los requisitos para aplicaciones ferroviarias de la categoría 1, clase B (=requerimiento más alto). La tuerca de fijación está prevista como tuerca de puesta a tierra con garras.

Protegido contra el polvo y el agua según IP65 mediante junta tórica y junta de poliuretano espumado.

Pedir la leva en el modelo deseado por separado. Cada leva se puede combinar con cada carcasa.Accesorios:Llaves de vaso 05586.

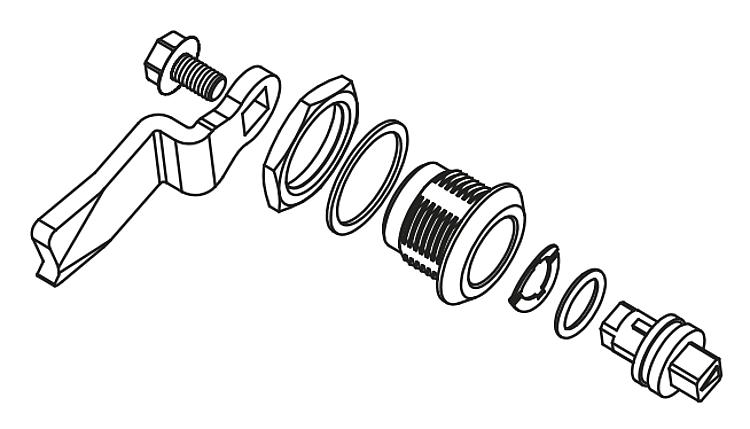

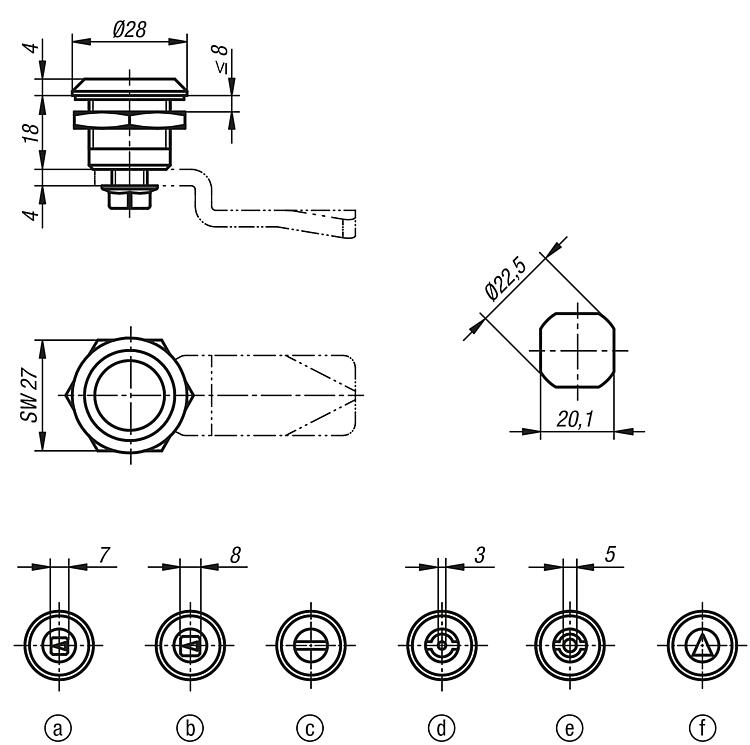

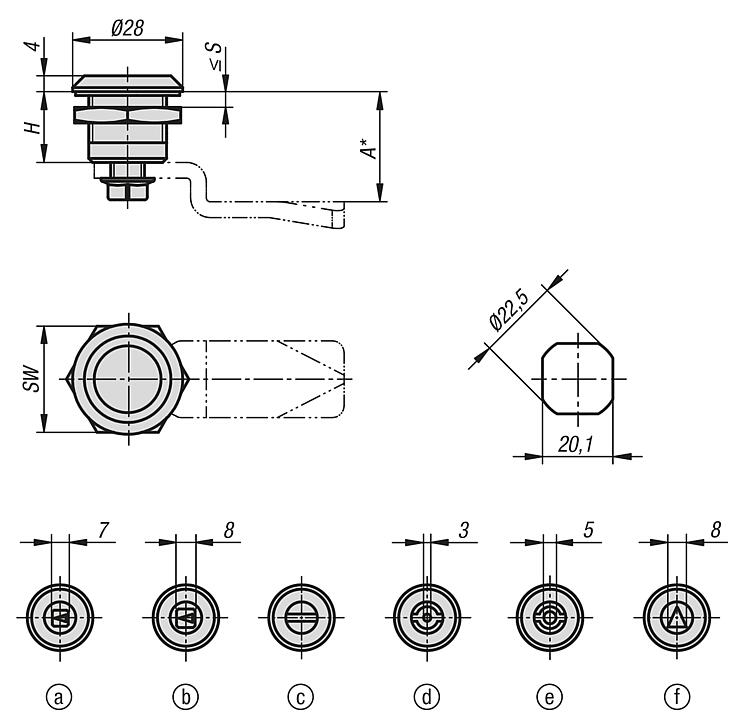

Levas para cuarto de vuelta sin tope de acero 05570.Indicación sobre el dibujo:

Accionamiento:
a) Cuadrado 7 mm
b) Cuadrado 8 mm
c) Ranura
d) Paletón doble 3 mm
e) Paletón doble 5 mm
f) Triángulo 8 mm

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 05566 Cierres de cuarto de vuelta

215 kB

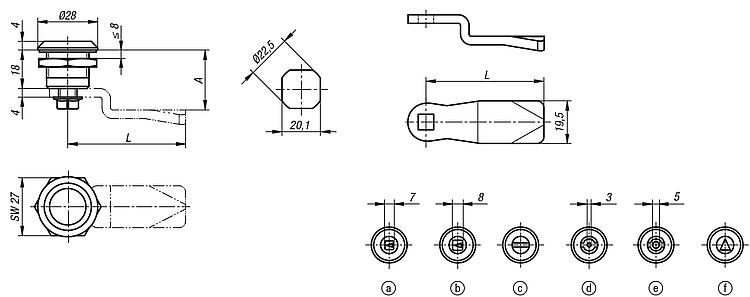

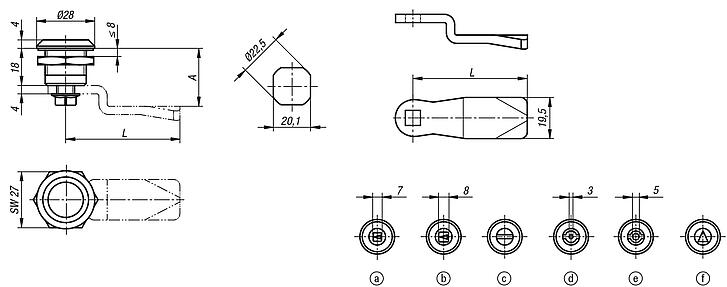

Planos (vista completa)

Cierres de cuarto de vuelta

Más información

Planos

Selección/filtro de artículos

Referencia	Color	Accionamiento	Precio
05566-17181	-	cuadrado 7 mm	65.26 MXN
05566-18181	-	cuadrado 8 mm	65.26 MXN
05566-20181	-	ranura	65.26 MXN
05566-43181	-	paletón doble 3 mm	65.26 MXN
05566-45181	-	paletón doble 5 mm	65.26 MXN
05566-88181	-	triángulo 8 mm	65.26 MXN
05566-17182	negro	cuadrado 7 mm	65.26 MXN
05566-18182	negro	cuadrado 8 mm	65.26 MXN
05566-20182	negro	ranura	65.26 MXN
05566-43182	negro	paletón doble 3 mm	65.26 MXN
05566-45182	negro	paletón doble 5 mm	65.26 MXN
05566-88182	negro	triángulo 8 mm	65.26 MXN

Levas para cuarto de vuelta sin tope de acero

Más información

Planos

Levas para cuarto de vuelta sin tope de acero

Selección/filtro de artículos

Referencia	Versión 1	Versión 2	B1	H=18	H=35,5	L	Precio
05570-145X040	sin tope	-	8,1	4	21,5	45	15.60 MXN
05570-145X060	sin tope	-	8,1	6	23,5	45	15.60 MXN
05570-145X080	sin tope	-	8,1	8	25,5	45	15.60 MXN
05570-145X100	sin tope	-	8,1	10	27,5	45	15.60 MXN
05570-145X120	sin tope	-	8,1	12	29,5	45	15.60 MXN
05570-145X140	sin tope	-	8,1	14	31,5	45	15.60 MXN
05570-145X160	sin tope	-	8,1	16	33,5	45	15.60 MXN
05570-145X180	sin tope	recto	8,1	18	35,5	45	15.60 MXN
05570-145X200	sin tope	-	8,1	20	37,5	45	15.60 MXN
05570-145X220	sin tope	-	8,1	22	39,5	45	15.60 MXN
05570-145X240	sin tope	-	8,1	24	41,5	45	15.60 MXN
05570-145X260	sin tope	-	8,1	26	43,5	45	15.60 MXN
05570-145X280	sin tope	-	8,1	28	45,5	45	15.60 MXN
05570-145X300	sin tope	-	8,1	30	47,5	45	15.60 MXN
05570-145X320	sin tope	-	8,1	32	49,5	45	15.60 MXN
05570-145X340	sin tope	-	8,1	34	51,5	45	17.68 MXN
05570-145X360	sin tope	-	8,1	36	53,5	45	17.68 MXN
05570-145X380	sin tope	-	8,1	38	55,5	45	17.68 MXN
05570-145X400	sin tope	-	8,1	40	57,5	45	17.68 MXN
05570-145X420	sin tope	-	8,1	42	59,5	45	17.68 MXN
05570-145X440	sin tope	-	8,1	44	61,5	45	17.68 MXN
05570-145X460	sin tope	-	8,1	46	63,5	45	17.68 MXN
05570-145X480	sin tope	-	8,1	48	65,5	45	17.68 MXN
05570-145X500	sin tope	-	8,1	50	67,5	45	17.68 MXN
05570-135X160	sin tope	-	8,1	16	33,5	35	15.60 MXN
05570-135X180	sin tope	recto	8,1	18	35,5	35	15.60 MXN
05570-135X200	sin tope	-	8,1	20	37,5	35	15.60 MXN
05570-135X220	sin tope	-	8,1	22	39,5	35	15.60 MXN
05570-135X240	sin tope	-	8,1	24	41,5	35	15.60 MXN
