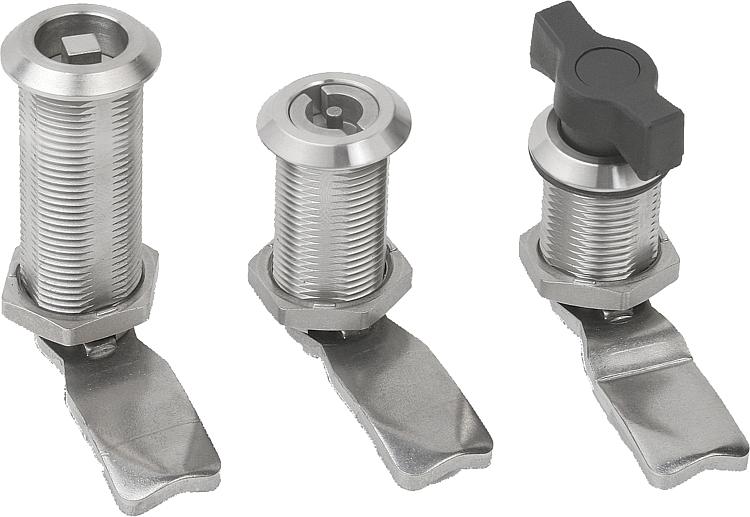

        Cierres de cuarto vuelta de acero inoxidable versión larga

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Carcasa de acero inoxidable 1.4305.
Accionamiento y tuerca de fijación de acero inoxidable 1.4404.
Leva de acero inoxidable 1.4301.

Versión:Acabado natural.Indicación:El cierre de cuarto de vuelta puede instalarse premontado y tiene un recorrido de cierre de 90º. Utilizable a la derecha o la izquierda. Protegido del polvo y del agua según IP65 y EN 60529.

Pedir la versión de leva deseada por separado. Cualquier leva se puede combinar con cualquier carcasa.Accesorios:Llave de vaso 05586.

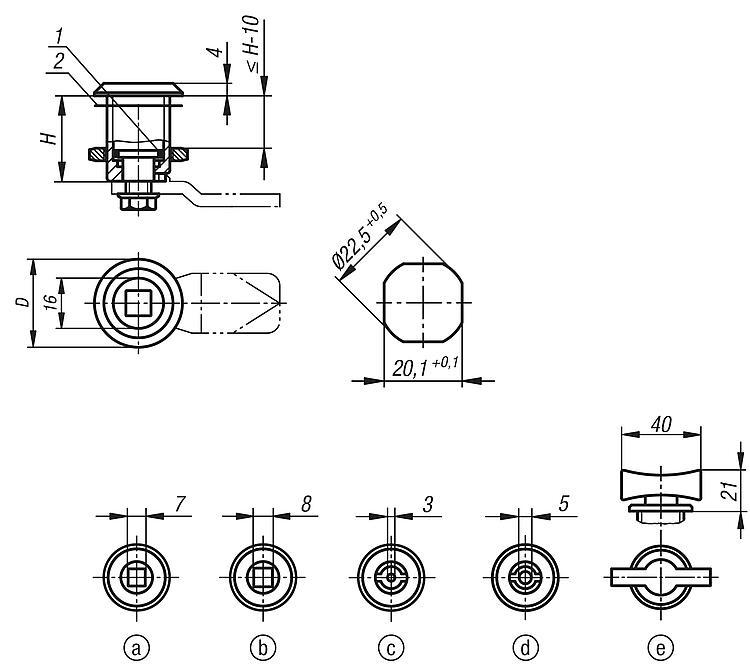

Leva para cuarto de vuelta de acero inoxidable 05566-07.Indicación sobre el dibujo:

Accionamiento:
a) Cuadrado 7 mm
b) Cuadrado 8 mm
c) Paletón doble 3 mm
d) Paletón doble 5 mm
e) Muletilla

1) Junta tórica
2) Junta plana

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 05566-04 Cierres de cuarto vuelta de acero inoxidable versión larga

213 kB

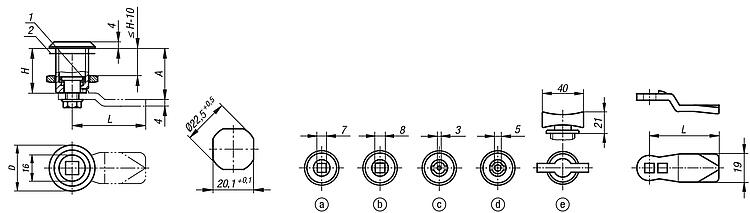

Planos (vista completa)

Cuartos de vuelta de acero inoxidable, versión larga

Más información

Planos

Cuartos de vuelta de acero inoxidable, versión larga

Selección/filtro de artículos

Referencia	Accionamiento	D	H	Precio
05566-04-1730	cuadrado 7 mm	28	30	1,109.16 MXN
05566-04-1736	cuadrado 7 mm	28	36	1,186.90 MXN
05566-04-1740	cuadrado 7 mm	28	40	1,286.74 MXN
05566-04-1750	cuadrado 7 mm	28	50	1,424.02 MXN
05566-04-1760	cuadrado 7 mm	28	60	1,580.28 MXN
05566-04-1830	cuadrado 8 mm	28	30	1,107.86 MXN
05566-04-1836	cuadrado 8 mm	28	36	1,186.12 MXN
05566-04-1840	cuadrado 8 mm	28	40	1,287.78 MXN
05566-04-1850	cuadrado 8 mm	28	50	1,424.02 MXN
05566-04-1860	cuadrado 8 mm	28	60	1,580.28 MXN
05566-04-4330	paletón doble 3 mm	28	30	1,114.62 MXN
05566-04-4336	paletón doble 3 mm	28	36	1,193.66 MXN
05566-04-4340	paletón doble 3 mm	28	40	1,306.50 MXN
05566-04-4350	paletón doble 3 mm	28	50	1,443.26 MXN
05566-04-4360	paletón doble 3 mm	28	60	1,586.26 MXN
05566-04-4530	paletón doble 5 mm	28	30	1,142.18 MXN
05566-04-4536	paletón doble 5 mm	28	36	1,197.56 MXN
05566-04-4540	paletón doble 5 mm	28	40	1,297.66 MXN
05566-04-4550	paletón doble 5 mm	28	50	1,461.20 MXN
05566-04-4560	paletón doble 5 mm	28	60	1,590.42 MXN
05566-04-0030	muletilla	28	30	1,191.84 MXN
05566-04-0036	muletilla	28	36	1,271.40 MXN
05566-04-0040	muletilla	28	40	1,357.46 MXN
05566-04-0050	muletilla	28	50	1,507.74 MXN
05566-04-0060	muletilla	28	60	1,646.58 MXN

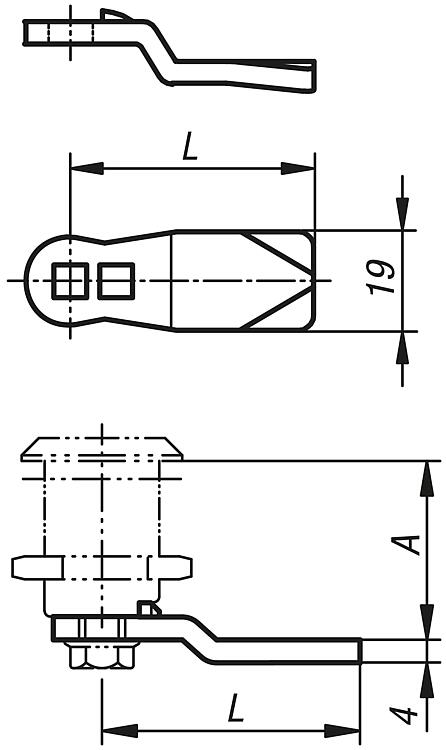

Leva para cuarto de vuelta de acero inoxidable

Más información

Planos

Leva para cuarto de vuelta de acero inoxidable

Selección/filtro de artículos

Referencia	A=Separación de lengüetas	A Con longitud de carcasa H=30	A Con longitud de carcasa H=36	A Con longitud de carcasa H=40	A Con longitud de carcasa H=50	A Con longitud de carcasa H=60	L	Precio
05566-07-45060	6	18	24	28	38	48	45	61.88 MXN
05566-07-45080	8	20	26	30	40	50	45	61.88 MXN
05566-07-45100	10	22	28	32	42	52	45	61.88 MXN
05566-07-45140	14	26	32	36	46	56	45	61.88 MXN
05566-07-45160	16	28	34	38	48	58	45	61.88 MXN
05566-07-45180	18	30	36	40	50	60	45	61.88 MXN
05566-07-45200	20	32	38	42	52	62	45	61.88 MXN
05566-07-45220	22	34	40	44	54	64	45	61.88 MXN
05566-07-45240	24	36	42	46	56	66	45	61.88 MXN
05566-07-45260	26	38	44	48	58	68	45	61.88 MXN
05566-07-45280	28	40	46	50	60	70	45	61.88 MXN
05566-07-45320	32	44	50	54	64	74	45	61.88 MXN
05566-07-45500	50	62	68	72	82	92	45	61.88 MXN
