        Leva para cuarto de vuelta de acero

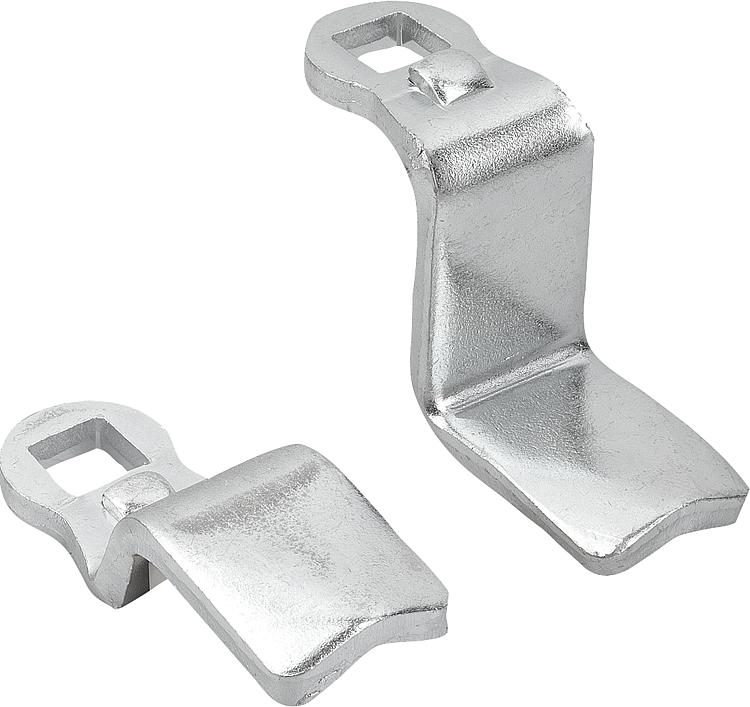

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero.Versión:Cincado.Indicación:*Dimensión A en mm para longitud de carcasa H=18 mm, H=30 mm, H=40 mm y H=50 mm.Accesorios:Cierres de cuarto de vuelta de poliamida 05567.
Cuartos de vuelta de cinc, versión larga 05568.
Cierres de cuarto de vuelta con empuñadura en T 05572.
Cierres de cuarto de vuelta con empuñadura en L 05573.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 05569 Leva para cuarto de vuelta de acero

210 kB

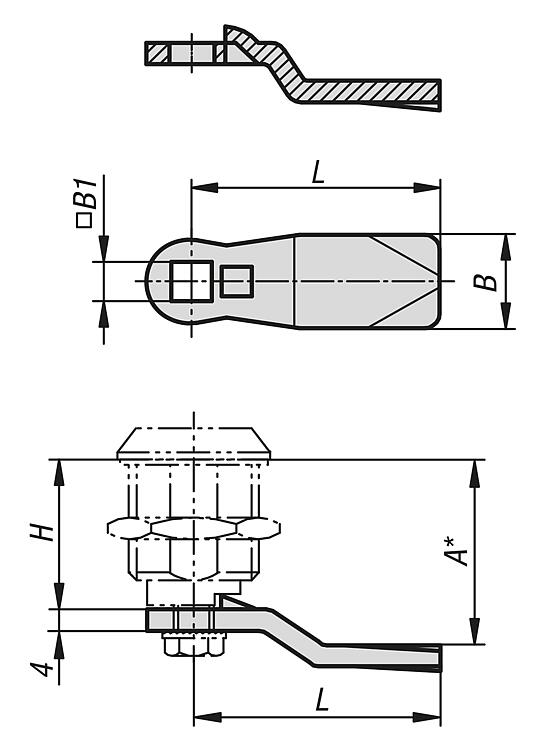

Planos

Selección/filtro de artículos

Referencia	Versión 1	Versión 2	B	B1	A con H=18	A con H=30	A con H=40	A con H=50	L	Compatible con cuartos de vuelta de norelem	Precio
05569-135X160	Con tope	acodado hacia arriba	19,5	8,1	16	28	38	48	35	05568, 05567, 05572, 05573	17.33 MXN
05569-135X180	Con tope	recto	19,5	8,1	18	30	40	50	35	05568, 05567, 05572, 05573	17.33 MXN
05569-135X200	Con tope	acodado hacia abajo	19,5	8,1	20	32	42	52	35	05568, 05567, 05572, 05573	17.33 MXN
05569-135X220	Con tope	acodado hacia abajo	19,5	8,1	22	34	44	54	35	05568, 05567, 05572, 05573	17.33 MXN
05569-135X240	Con tope	acodado hacia abajo	19,5	8,1	24	36	46	56	35	05568, 05567, 05572, 05573	17.33 MXN
05569-145X040	Con tope	acodado hacia arriba	19,5	8,1	4	16	26	36	45	05568, 05567, 05572, 05573	17.33 MXN
05569-145X060	Con tope	acodado hacia arriba	19,5	8,1	6	18	28	38	45	05568, 05567, 05572, 05573	17.33 MXN
05569-145X080	Con tope	acodado hacia arriba	19,5	8,1	8	20	30	40	45	05568, 05567, 05572, 05573	17.33 MXN
05569-145X100	Con tope	acodado hacia arriba	19,5	8,1	10	22	32	42	45	05568, 05567, 05572, 05573	17.33 MXN
05569-145X120	Con tope	acodado hacia arriba	19,5	8,1	12	24	34	44	45	05568, 05567, 05572, 05573	17.33 MXN
05569-145X140	Con tope	acodado hacia arriba	19,5	8,1	14	26	36	46	45	05568, 05567, 05572, 05573	17.33 MXN
05569-145X160	Con tope	acodado hacia arriba	19,5	8,1	16	28	38	48	45	05568, 05567, 05572, 05573	17.33 MXN
05569-145X180	Con tope	recto	19,5	8,1	18	30	40	50	45	05568, 05567, 05572, 05573	17.33 MXN
05569-145X200	Con tope	acodado hacia abajo	19,5	8,1	20	32	42	52	45	05568, 05567, 05572, 05573	17.33 MXN
05569-145X220	Con tope	acodado hacia abajo	19,5	8,1	22	34	44	54	45	05568, 05567, 05572, 05573	17.33 MXN
05569-145X240	Con tope	acodado hacia abajo	19,5	8,1	24	36	46	56	45	05568, 05567, 05572, 05573	17.33 MXN
05569-145X260	Con tope	acodado hacia abajo	19,5	8,1	26	38	48	58	45	05568, 05567, 05572, 05573	17.33 MXN
05569-145X280	Con tope	acodado hacia abajo	19,5	8,1	28	40	50	60	45	05568, 05567, 05572, 05573	17.33 MXN
05569-145X300	Con tope	acodado hacia abajo	19,5	8,1	30	42	52	62	45	05568, 05567, 05572, 05573	17.33 MXN
05569-145X320	Con tope	acodado hacia abajo	19,5	8,1	32	44	54	64	45	05568, 05567, 05572, 05573	17.33 MXN
05569-145X340	Con tope	acodado hacia abajo	19,5	8,1	34	46	56	66	45	05568, 05567, 05572, 05573	17.33 MXN
05569-145X360	Con tope	acodado hacia abajo	19,5	8,1	36	48	58	68	45	05568, 05567, 05572, 05573	19.57 MXN
05569-145X380	Con tope	acodado hacia abajo	19,5	8,1	38	50	60	70	45	05568, 05567, 05572, 05573	19.57 MXN
05569-145X400	Con tope	acodado hacia abajo	19,5	8,1	40	52	62	72	45	05568, 05567, 05572, 05573	19.57 MXN
05569-145X420	Con tope	acodado hacia abajo	19,5	8,1	42	54	64	74	45	05568, 05567, 05572, 05573	19.57 MXN
