        Llaves de vaso para cierre de cuarto de vuelta

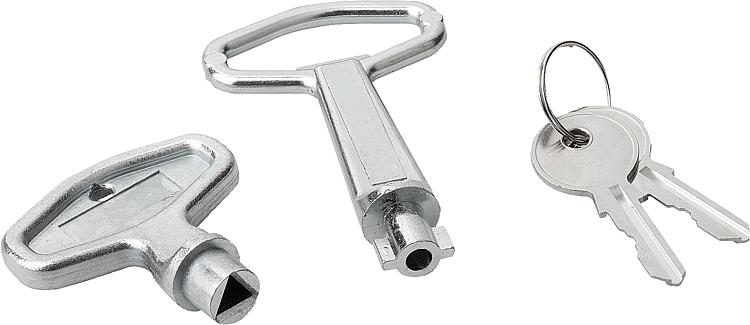

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Forma A y forma B de fundición inyectada de cinc.
Forma S de acero.Versión:Forma A y forma B cincadas.
Forma S niquelada.Indicación:Llave de vaso para accionar el cierre de cuarto de vuelta.

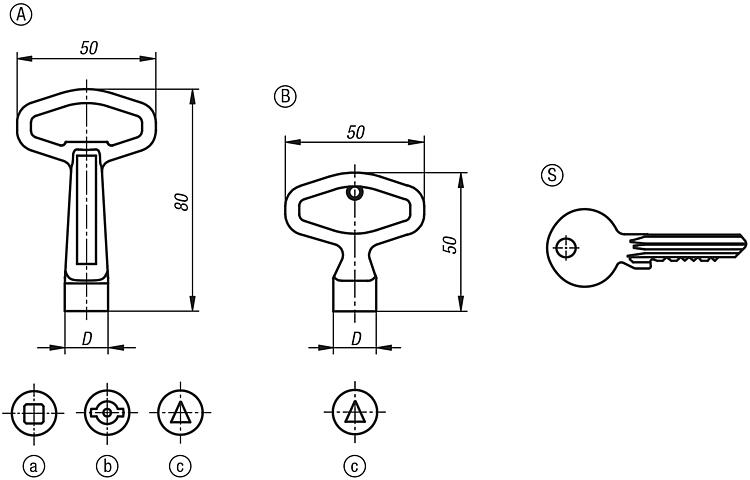

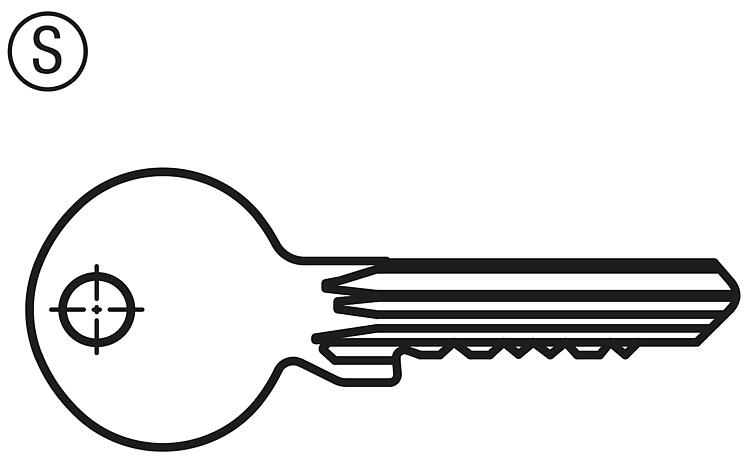

En la forma S el suministro se realiza en pares.Indicación sobre el dibujo:

a) Cuadrado
b) Paletón doble
c) Triángulo

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 05586 Llaves de vaso para cierre de cuarto de vuelta

142 kB

Planos (vista completa)

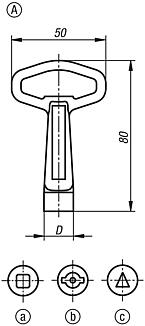

Llave de vaso para cierre de cuarto de vuelta, Forma A

Más información

Planos

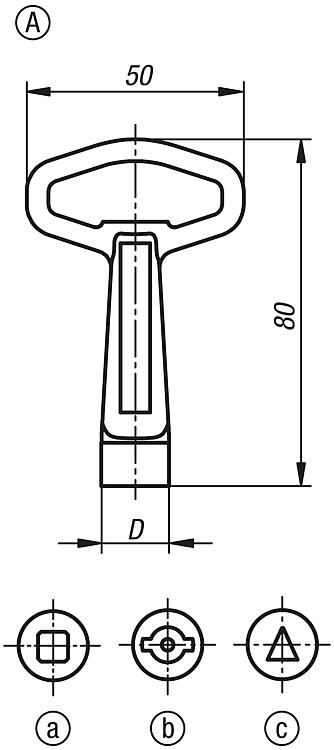

Llave de vaso para cierre de cuarto de vuelta, Forma A

Selección/filtro de artículos

Referencia	Forma	Versión 1	D	Precio
05586-16	A	Cuadrado 6 mm	11,6	23.66 MXN
05586-17	A	Cuadrado 7 mm	15,5	23.66 MXN
05586-18	A	Cuadrado 8 mm	15,5	23.66 MXN
05586-88	A	Triángulo 8 mm	15,5	23.66 MXN
05586-43	A	Paletón doble 3 mm	15,5	23.66 MXN
05586-45	A	Paletón doble 5 mm	15,5	23.66 MXN
