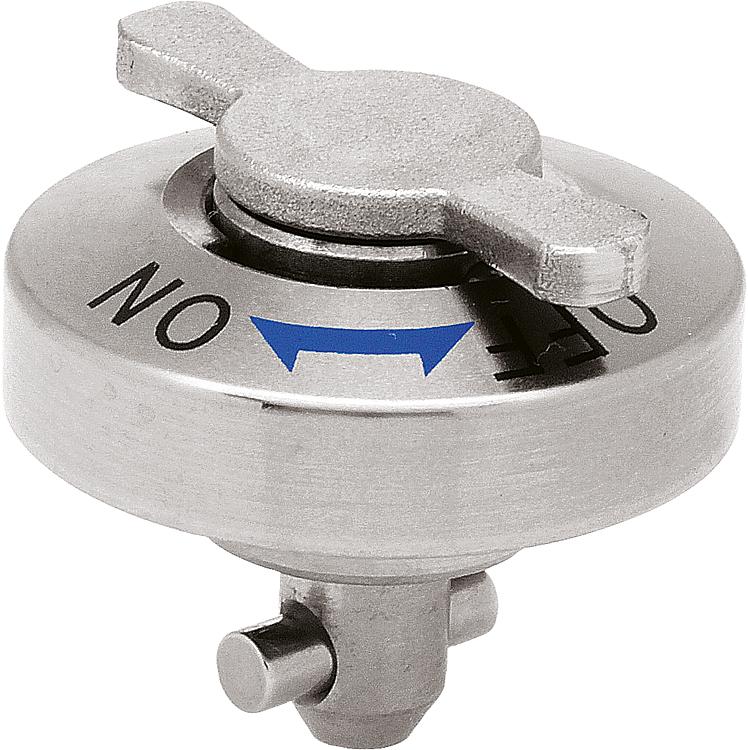

05591Pestillos de tensión de torsión plano |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:Carcasa de acero inoxidable.
Perno de acero.
Pasador de acero inoxidable.
Botón giratorio de acero inoxidable.Versión:Carcasa con acabado natural.
Perno niquelado.
Pasador con acabado natural.
Botón giratorio de acero inoxidable con acabado natural.Indicación:El volumen de suministro incluye tornillos de fijación M2 o M3.

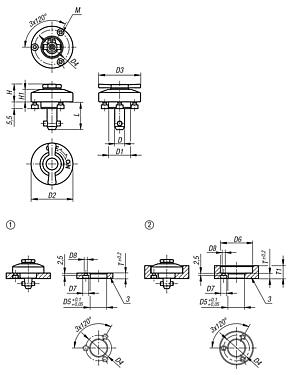

Opción de montaje 1 para grosor de placa de 6 o 12 mm.
Opción de montaje 2 para grosor de placa de 12 a 20 mm.
En caso de exceder la fuerza de retención se crea una hendidura de más de 0,1 mm entre las placas.
Accesorios:Placa de sujeción 05592Indicación sobre el dibujo: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|

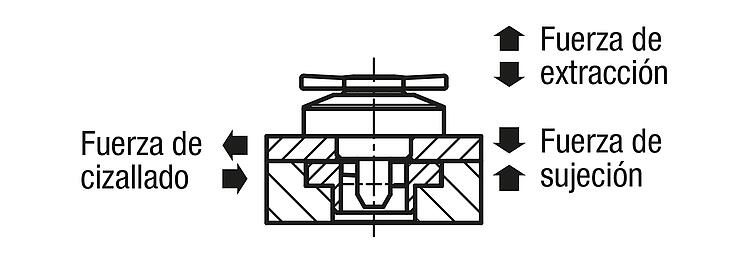

| Referencia | D | D1 | D2 | D3 | D4 | H | H1 | L | M | D5 | D6 | D7 | D8 | T | T1 | Fuerza
de retención
N | Fuerza
de sujeción
N | Fuerza de
cizallado
kN | Fuerza de
extracción F
kN | Resistente a
la temperatura
| CAD | Acc. | Precio | Pedir |
|---|
| 05591-5162 | 5 | 14 | 25 | 20 | 21 | 11,5 | 6,5 | 15,5 | M2x3 | 14 | 26 | 4,4 | 2,4 | 6 | 6-10 | 60 | 60 | 1,8 | 1,2 | ≤200 °C |  | | 990.86 MXN | | | 05591-8172 | 8 | 18 | 34 | 32 | 28 | 15,4 | 10 | 17 | M3x4 | 18 | 35 | 6,5 | 3,4 | 6 | 6-14 | 90 | 90 | 3,2 | 2,6 | ≤200 °C | | | 1,034.54 MXN | | | 05591-8232 | 8 | 18 | 34 | 32 | 28 | 15,4 | 10 | 23 | M3x4 | 18 | 35 | 6,5 | 3,4 | 12 | 12-20 | 90 | 90 | 3,2 | 2,6 | ≤200 °C | | | 1,034.54 MXN | |
