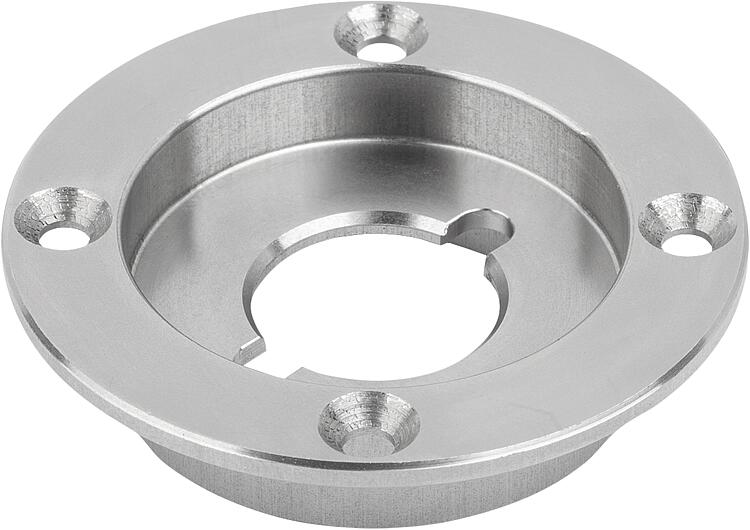

Placas de sujeción de acero inoxidable para pestillos de tensión de torsión con empuñadura embutida
Descripción del artículo/Imágenes del producto
DescripciónMaterial:
Acero inoxidable 1.4310.
Versión:Acabado natural.Indicación:El volumen de suministro incluye tornillos de fijación M2,5 de acero inoxidable.
Opción de montaje 1 para grosor de placa 6-12 mm. Opción de montaje 2 para grosor de placa > 12 mm.

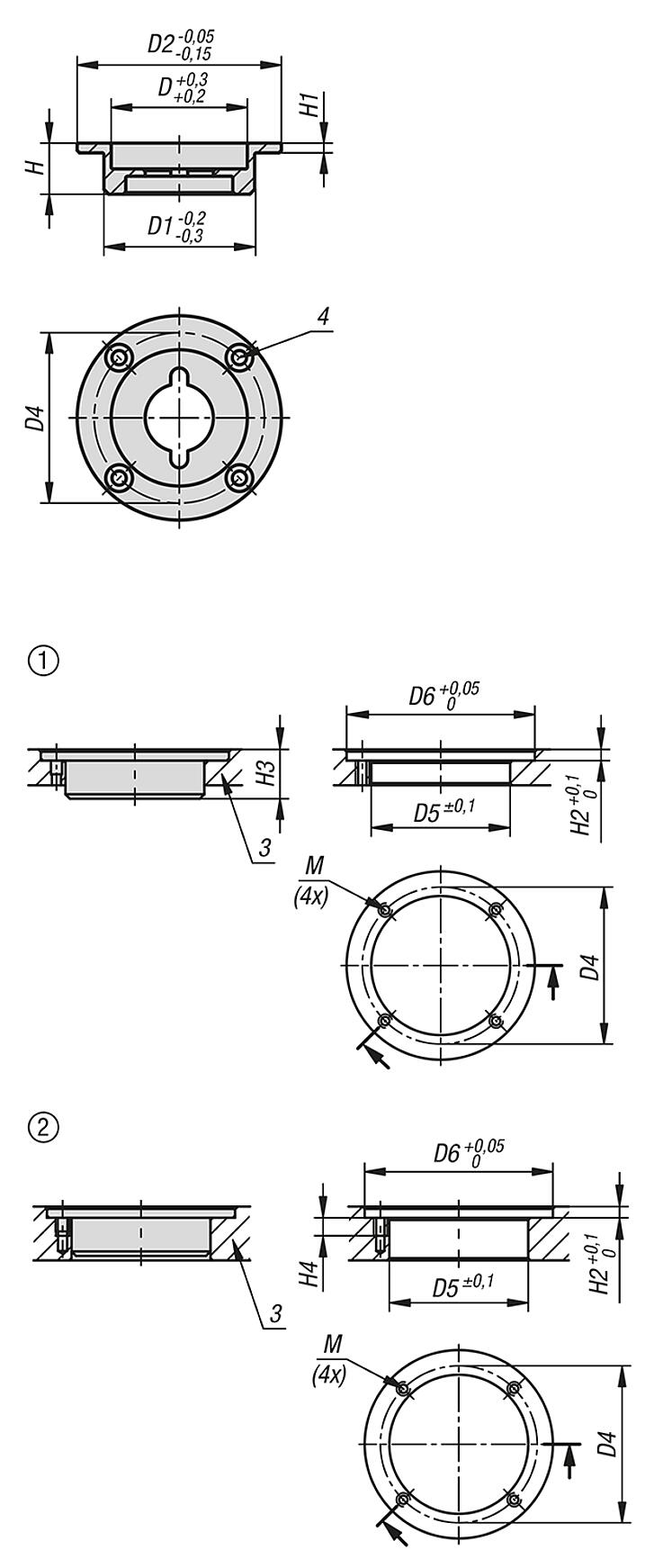

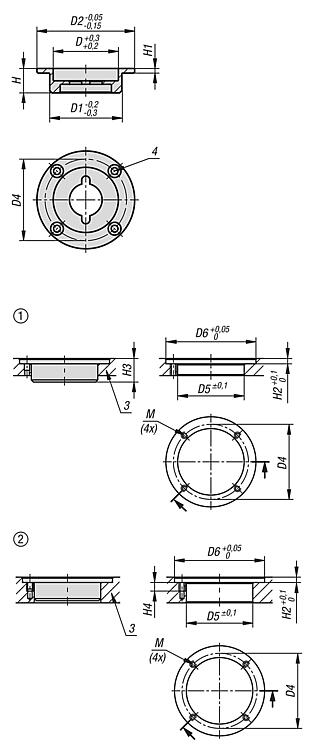

Con placas finas (menos de 11 mm), el fondo de la placa de sujeción sobresale de la placa.Montaje:En el montaje tenga en cuenta la orientación de la placa de sujeción con respecto al pestillo de tensión de torsión.Indicación sobre el dibujo:
1) Opción de montaje 1 2) Opción de montaje 2 3) Placa 4) Apto para tornillos de fijación (cabeza avellanada) M2,5
Características especiales:
DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
