        Dispositivos de sujeción rápida horizontal con biela

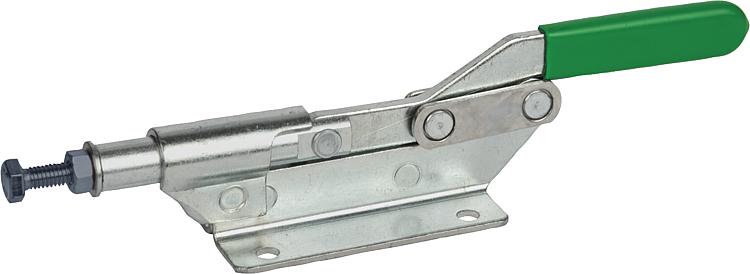

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Chapa de acero DD11 1.0332.Versión:Partes de acero cincado.
Perno del eje tratado en caliente.
Empuñadura de plástico resistente al aceite.Indicación:Las versiones 05160-06 y 05160-08 cuentan con una palanca tensora acodada.

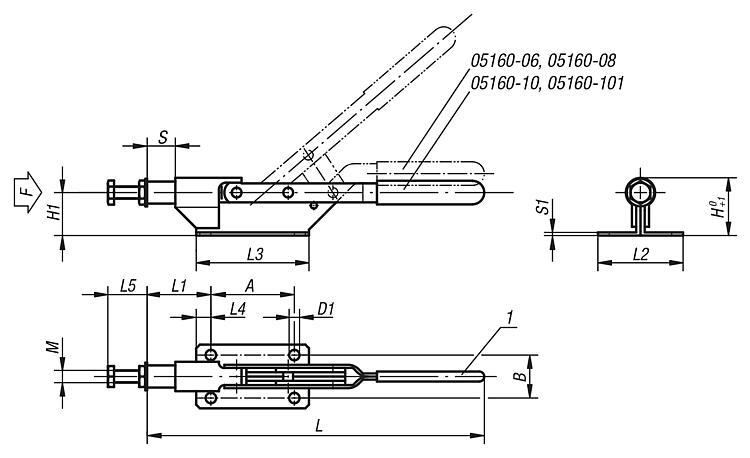

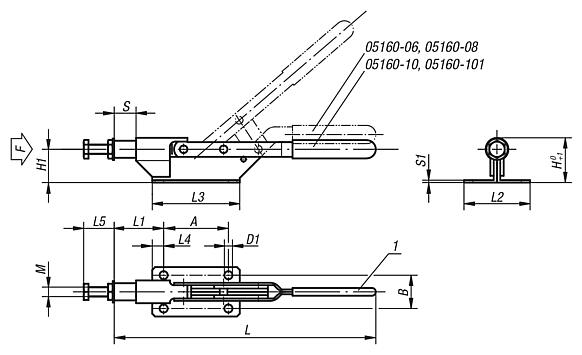

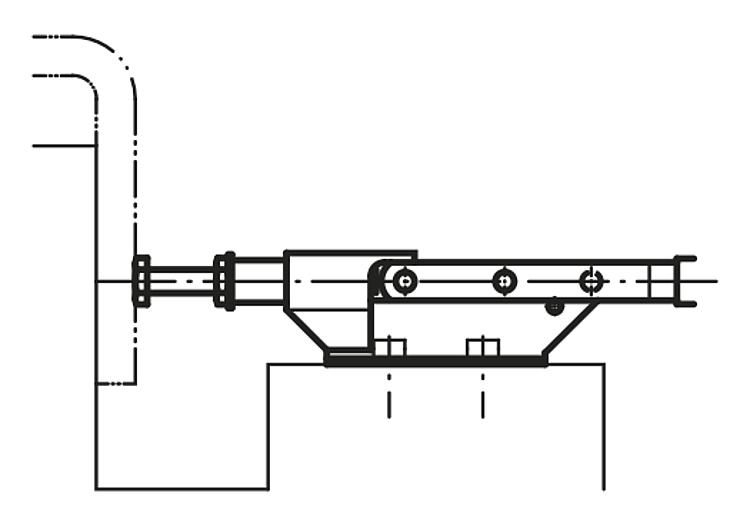

Véanse los accesorios en 05200 – 05280.Indicación sobre el dibujo:

1) Empuñadura de plástico 05200

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 05160 Dispositivos de sujeción rápida horizontal con biela

143 kB

Indicación técnica para dispositivo de sujeción rápida

128 kB

Planos

Selección/filtro de artículos

Referencia	L	L1	L2	L3	L4	L5 mín.	L5 máx.	B	H	H1	A	M=Husillo de presión	D1	S1	Carrera S	F kN	Empuñaduras de plástico	Precio
05160-06	178	40	40	75	10	13	23	28	33	26,2	55	M6	6	2	15	1	05200-110	445.64 MXN
05160-08	255	49	45	85	12,5	14	26	30	42	31,5	60	M8	6,5	2,5	22	2	05200-125	576.16 MXN
05160-10	275	52	52	92	12	25	35	35	47	35,5	68	M10	8,5	2,5	22	3	05200-125	611.52 MXN
05160-101	300	62	58	100	12,5	25	36	40	59	50	75	M10	9	3	26	4	05200-135	784.68 MXN
