        Dispositivos de sujeción rápida horizontal con pie horizontal

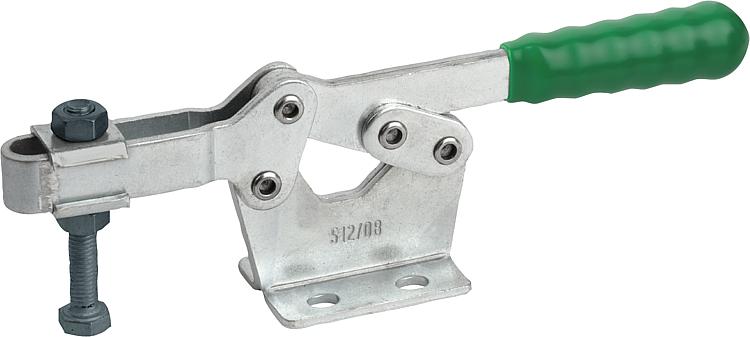

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Chapa de acero DD11 1.0332.Versión:Partes de acero cincado.
Perno del eje tratado en caliente.
Empuñadura de plástico resistente al aceite.Indicación:Véanse los accesorios en 05200 – 05280.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 05120 Dispositivos de sujeción rápida horizontal con pie horizontal

179 kB

Indicación técnica para dispositivo de sujeción rápida

128 kB

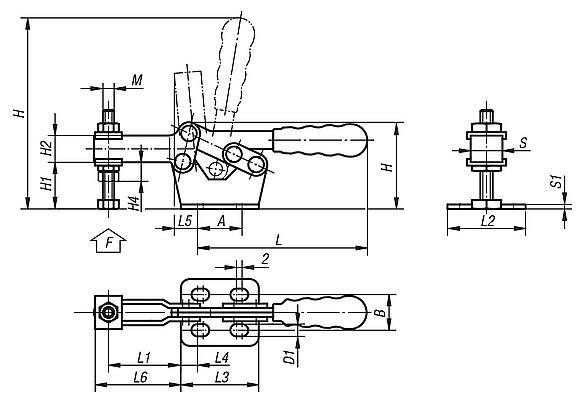

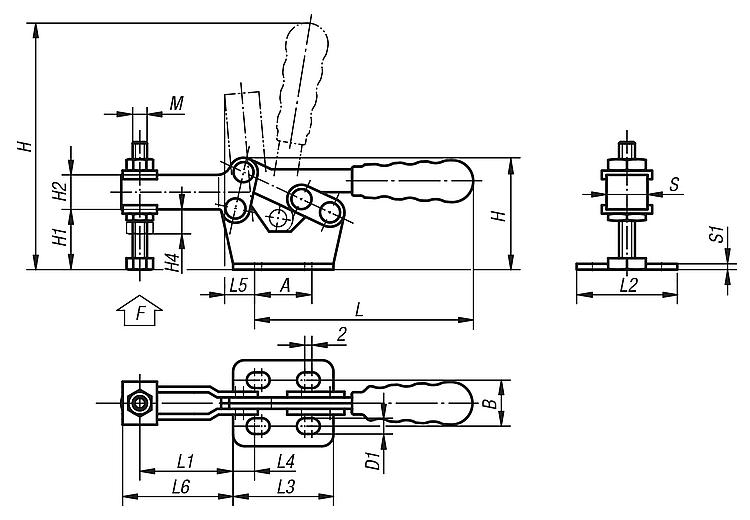

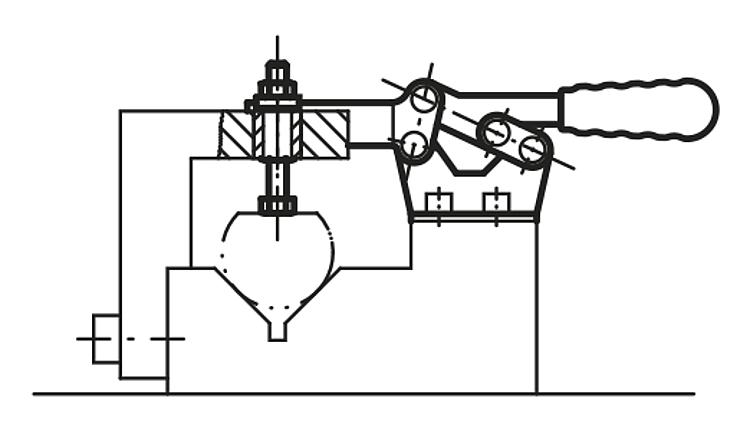

Planos

Selección/filtro de artículos

Referencia	L	L1 mín.	L1 máx.	L2	L3	L4	L5	L6	B	H mín.	H máx.	H1	H2	H4	A mín.	A máx.	M=Husillo de presión	D1	S	S1	F kN	Empuñaduras de plástico	Precio
05120-05	76	12	32,5	30	35	7,5	9,5	39	16	39	91	20	12	10	16	20	M5x35	5,5	11	2	0,8	05200-200	283.66 MXN
05120-06	106	15,5	46	35,5	45	8,5	11,5	53,5	22	53	130	30	14	11	24	28	M6x48	5,5	14	3	1	05200-205	365.56 MXN
05120-08	140	19,5	61	40,5	55,5	14	19	71	24	67	165	40	16	14	24	28	M8x60	7	16	3	2,3	05200-210	532.48 MXN
05120-10	172	33	84	61	65,5	10,5	20	92	42	85	200	50	20	18	40	44	M10x70	9	19	3,5	3,5	05200-215	611.52 MXN
05120-12	215	31	104	64,5	80	18,5	25,5	119	42	99	250	60	24	21	40	44	M12x80	9	22	4	4,6	05200-220	797.16 MXN
