        Dispositivos de sujeción rápida horizontal con pie recto

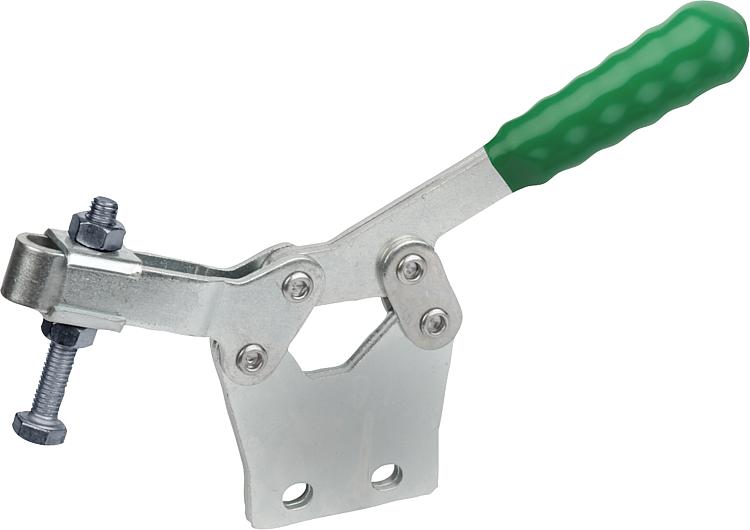

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Chapa de acero DD11 1.0332.Versión:Partes de acero cincado.
Perno del eje tratado en caliente.
Empuñadura de plástico resistente al aceite.Indicación:Véanse los accesorios en 05200 – 05280.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 05130 Dispositivos de sujeción rápida horizontal con pie recto

192 kB

Indicación técnica para dispositivo de sujeción rápida

128 kB

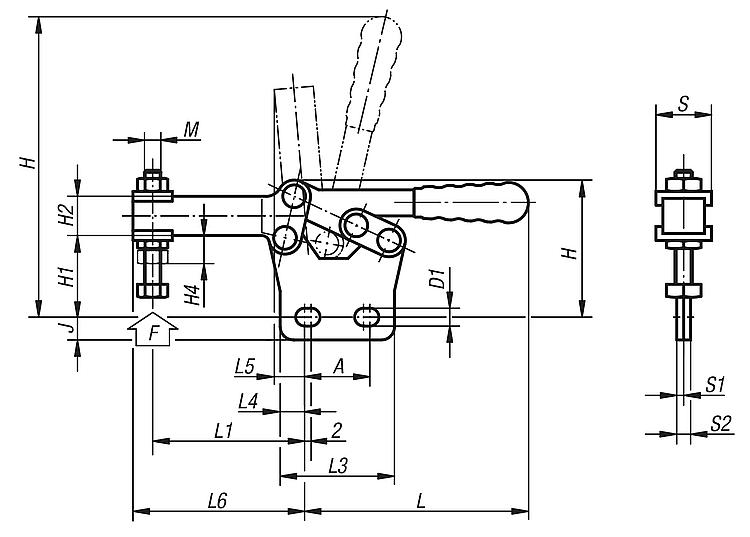

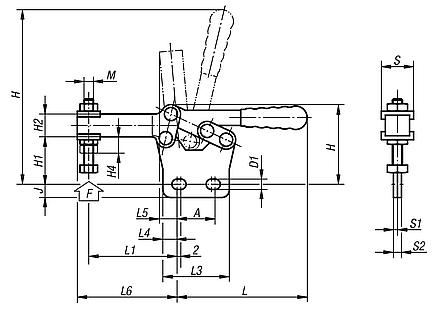

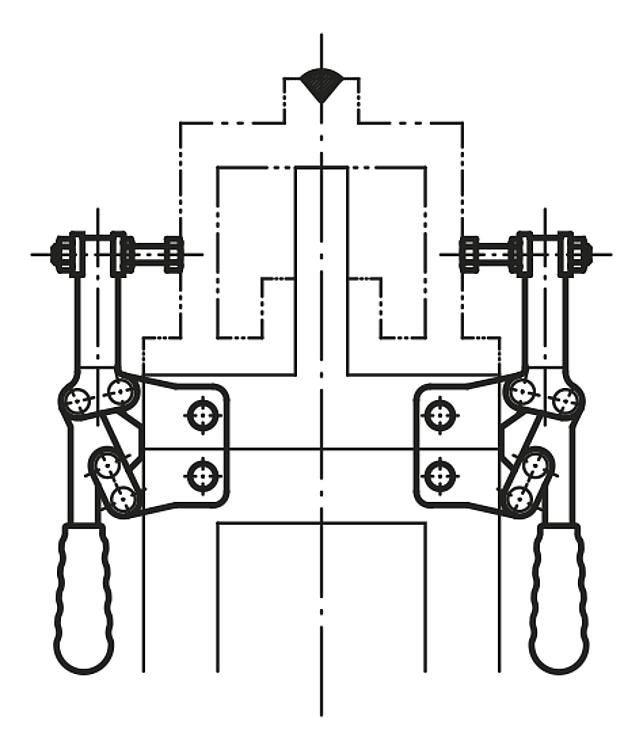

Planos

Selección/filtro de artículos

Referencia	L	L1 mín.	L1 máx.	L3	L4	L5	L6	H mín.	H máx.	H1	H2	H4	A mín.	A máx.	M=Husillo de presión	D1	J	S	S1	S2	F kN	Empuñaduras de plástico	Precio
05130-05	76	18	39	35	7,5	9,5	44	42	87	24	12	9	16	20	M5x35	6	7	14	2	4	0,8	05200-200	402.22 MXN
05130-06	106	26	51	45	8,5	11,5	60	58	124	36	14	10,5	24	28	M6x48	6	6,5	17	3	6	1	05200-205	506.22 MXN
05130-08	140	34	74	55	13,5	19	82	74	154	46,5	16	14	24	28	M8x60	7	8	20	3	6	2,3	05200-210	753.22 MXN
05130-10	172,5	40	90	65	10,5	20	100	96	205	65	20	16,5	40	44	M10x70	9	9	23	3,5	7	3,5	05200-215	879.32 MXN
05130-12	215	54	113	80	18	25,5	130	112	260	73	24	19	40	44	M12x80	9	12	26	4	8	4,6	05200-220	978.38 MXN
