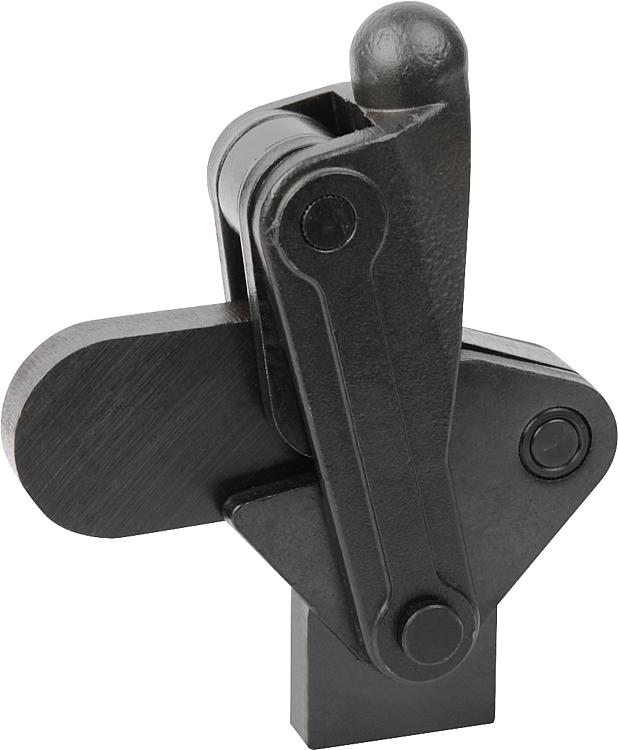

        Dispositivos de sujeción rápida, versión pesada pie recto

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero.Versión:Bruñido.Indicación:Los pernos del eje deben lubricarse periódicamente. Al soldar las distintas piezas, hay que asegurarse de no obstaculizar el funcionamiento de las articulaciones. El dispositivo de sujeción rápida también se puede soldar directamente sobre una base sin pie. Para ello, es necesario retirar el eje D2. A continuación, la pieza central inferior se suelda en la placa de base.

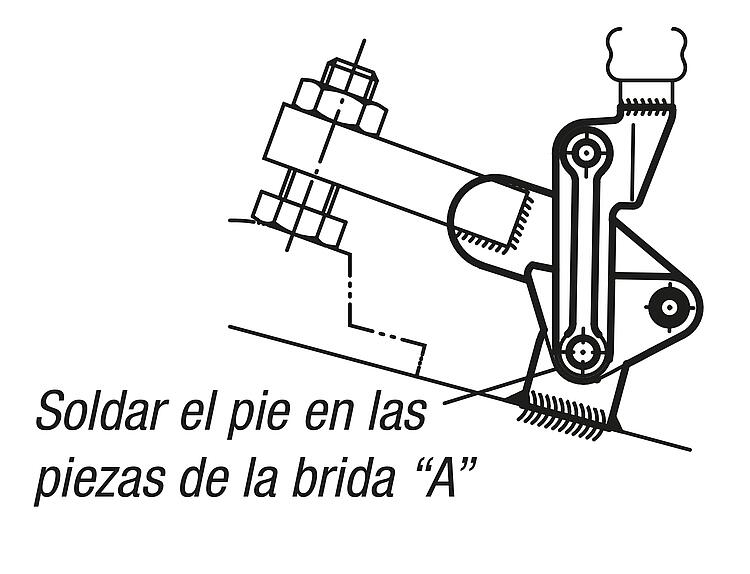

Las piezas de la brida A se soldarán con la pieza central una vez que se hayan montado correctamente.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 05420 Dispositivos de sujeción rápida, versión pesada pie recto

256 kB

Indicación técnica para dispositivo de sujeción rápida

128 kB

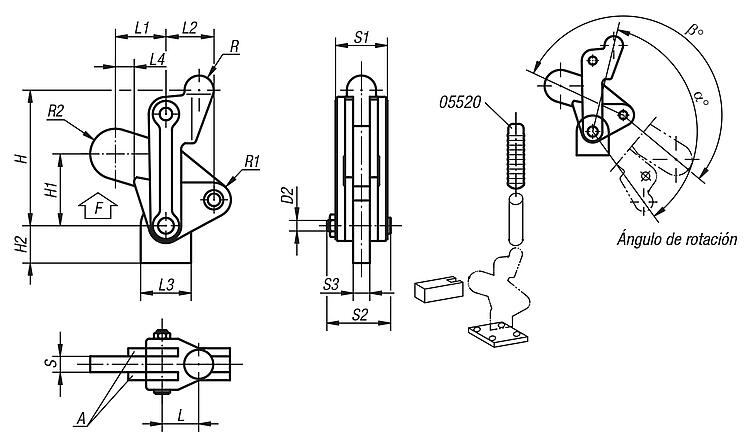

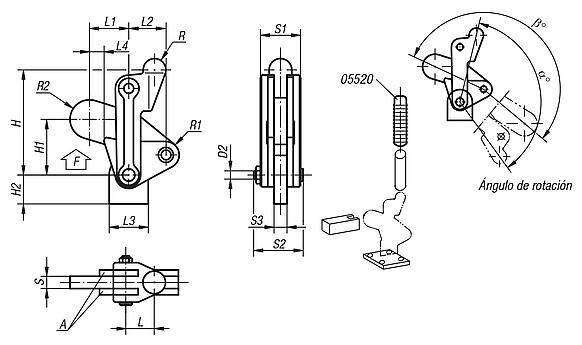

Planos

Selección/filtro de artículos

Referencia	L	L1	L2	L3	L4	H	H1	H2	D2	S	S1	S2	S3	R	R1	R2	α	β	F kN	Precio
05420-02	23	26,5	29	29	1,5	84	38,5	20	8,2	10	32	41	10	10	10	13,5	134°	205°	7	3,147.56 MXN
05420-04	25	38	36	38	13	100	54	28	9,5	12	38	48	12	11	13	19	134°	203°	12	3,734.90 MXN
05420-06	35	51	44	51	10	129	69	33	12,6	16	50	62	16	15	17	22	132°	200°	24	5,008.38 MXN
