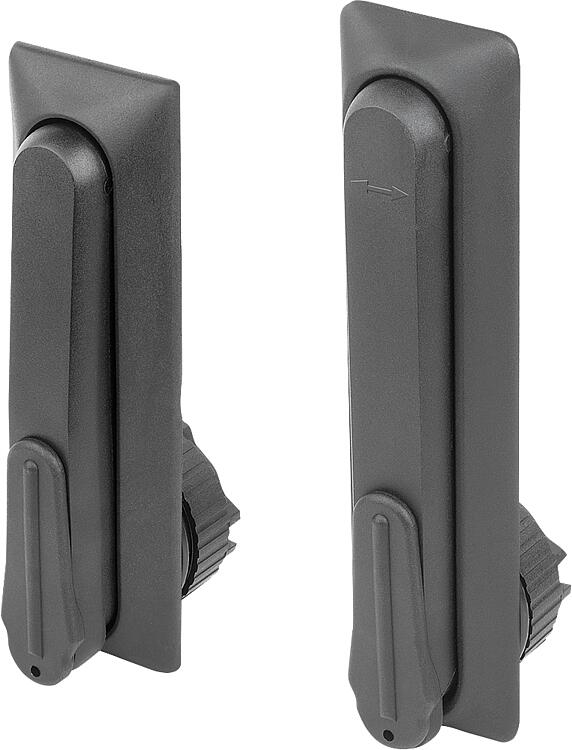

Palancas basculantes de plástico para cilindros de perfil
Descripción del artículo/Imágenes del producto
DescripciónMaterial:Palancas basculantes de plástico.Indicación:La palanca basculante de plástico es una solución innovadora y ergonómica especialmente desarrollada para manejar armarios de distribución y controles. Con su robusto diseño y sus materiales de alta calidad, esta palanca basculante ofrece tanto funcionalidad como durabilidad.
Las perforaciones de fijación tienen las medidas corrientes de 105 mm y 130 mm.
La palanca basculante se puede combinar con otros productos en la construcción de armarios eléctricos para formar un sistema de bloqueo de 1 punto, de 2 puntos o de 3 puntos (ver Indicación técnica).

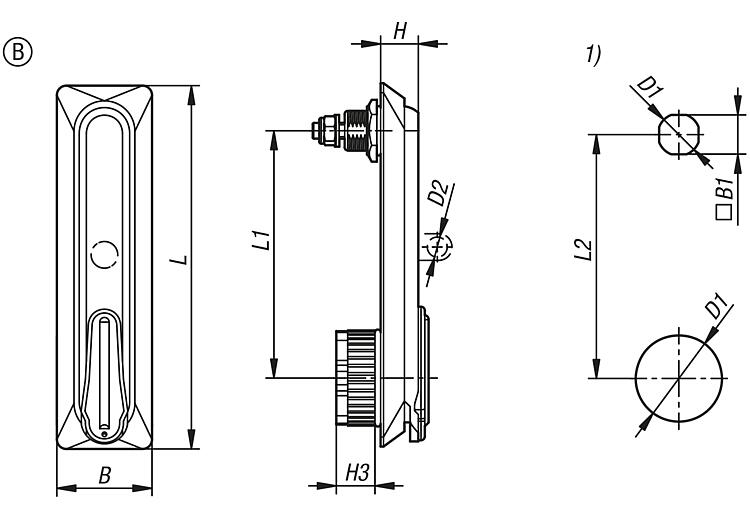

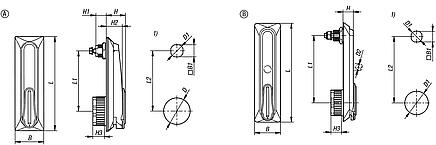

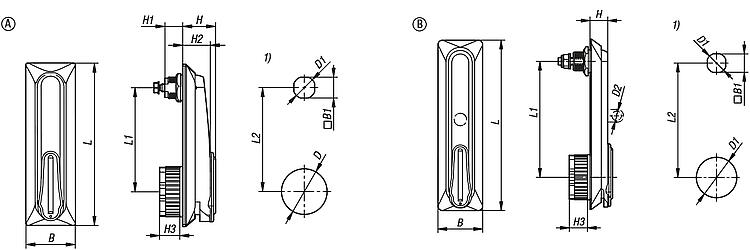

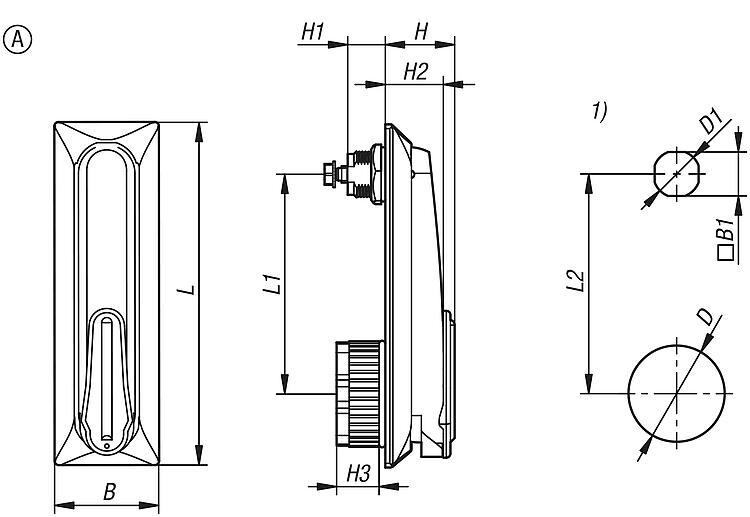

Los semicilindros de perfil para palanca basculante (05601) deben pedirse por separado.Montaje:Separación entre las perforaciones de fijación 105 mm o 130 mm.Accesorios:05601 Semicilindros de perfil para palanca basculante. 05569 Leva para cuarto de vuelta de acero. 05570 Leva para cuarto de vuelta de acero. 05601-05 Adaptadores para barras redondas de acero, acero inoxidable o cinc. 05601-11 Casquillo para levas de cinc. 05601-12 Barras redondas de acero para palancas basculantes. 05601-13 Guías de plástico para barras redondas. 05601-20 Pieza adicional de cinc para barras redondas. 05601-14 Topes de plástico para barras redondas.Indicación sobre el dibujo:
1) Perforaciones de montaje
Características especiales:
DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
