        Empuñaduras curvas de aluminio

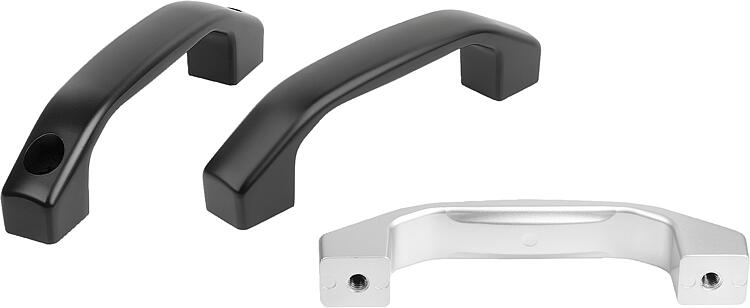

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónDescripción del producto:Esta empuñadura curva se caracteriza por su gran volumen y su tacto agradable.
Por su forma constructiva cerrada y lisa se limpia fácilmente.Material:Empuñadura curva EN AW-6060.
Tornillo, tuerca y arandela de apoyo de acero o acero inoxidable.Versión:Negro o plata.Montaje:Forma A desde el lado de manejo.
Forma B desde la parte trasera.Ventajas:Elemento de sujeción para abrir y cerrar protecciones, revestimientos y cubiertas.
Áreas de aplicación: construcción de máquinas, construcción de plantas, construcción de herramientas e industria de muebles.
Resistente a la torsión y fácil de manejar.Volumen de suministroLa forma A incluye tornillos de fijación, así como arandelas de apoyo y tuercas adecuadas.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06916-10 Empuñaduras curvas de aluminio

104 kB

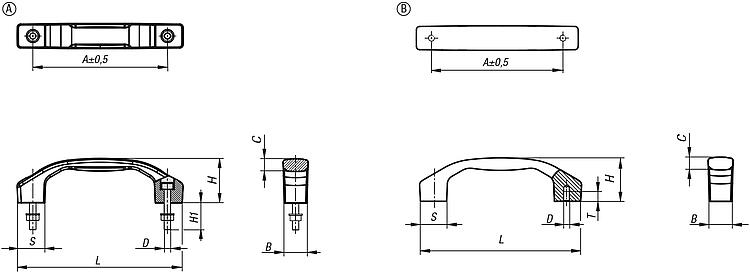

Planos (vista completa)

Empuñaduras curvas de aluminio, montaje por el lado de manejo

Más información

Planos

Empuñaduras curvas de aluminio, montaje por el lado de manejo

Selección/filtro de artículos

Referencia	Forma	Modelo de forma	Color del cuerpo de base	A	B	C	D	H	H1	L	S	Capacidad de carga N	Precio
06916-10-1100051	A	con perforación continua	negro	100	17	9,5	M5	33	20	122	20	1000	243.12 MXN
06916-10-1120061	A	con perforación continua	negro	120	21	11,4	M6	39	25	146	24	1000	316.32 MXN
06916-10-1140081	A	con perforación continua	negro	140	24	14,2	M8	45	30	170	28	1000	396.96 MXN
06916-10-1160081	A	con perforación continua	negro	160	28	15,5	M8	52	30	194	32	1000	530.88 MXN
06916-10-1180101	A	con perforación continua	negro	180	31	16	M10	58	40	218	36	1000	650.40 MXN
06916-10-1100053	A	con perforación continua	plata	100	17	9,5	M5	33	20	122	20	1000	243.12 MXN
06916-10-1120063	A	con perforación continua	plata	120	21	11,4	M6	39	25	146	24	1000	316.32 MXN
06916-10-1140083	A	con perforación continua	plata	140	24	14,2	M8	45	30	170	28	1000	396.96 MXN
06916-10-1160083	A	con perforación continua	plata	160	28	15,5	M8	52	30	194	32	1000	530.88 MXN
06916-10-1180103	A	con perforación continua	plata	180	31	16	M10	58	40	218	36	1000	650.40 MXN

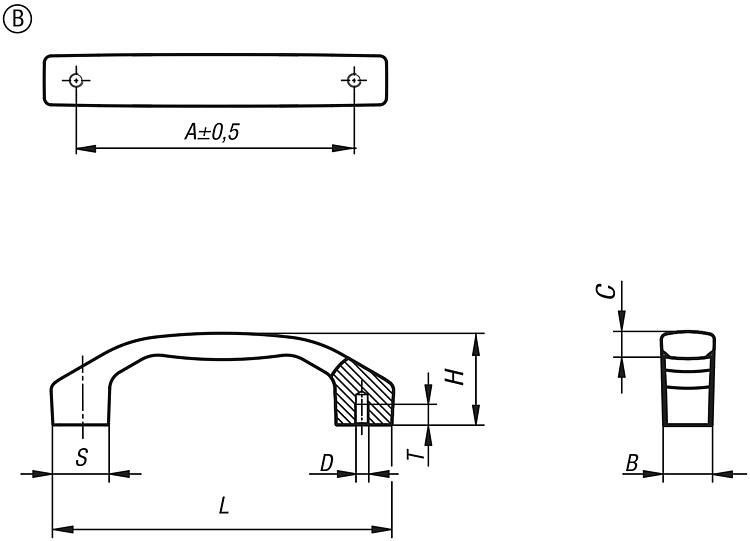

Empuñaduras curvas de aluminio, montaje por el dorso

Más información

Planos

Empuñaduras curvas de aluminio, montaje por el dorso

Selección/filtro de artículos

Referencia	Forma	Modelo de forma	Color del cuerpo de base	A	B	C	D	H	L	S	T	Capacidad de carga N	Precio
06916-10-2100051	B	con rosca interior	negro	100	17	9,5	M5	33	122	20	7,5	1000	235.20 MXN
06916-10-2120061	B	con rosca interior	negro	120	21	11,4	M6	39	146	24	9	1000	300.72 MXN
06916-10-2140081	B	con rosca interior	negro	140	24	14,2	M8	45	170	28	12	1000	366.24 MXN
06916-10-2160081	B	con rosca interior	negro	160	28	15,5	M8	52	194	32	12	1000	491.76 MXN
06916-10-2180101	B	con rosca interior	negro	180	31	16	M10	58	218	36	15	1000	590.64 MXN
06916-10-2100053	B	con rosca interior	plata	100	17	9,5	M5	33	122	20	7,5	1000	235.20 MXN
06916-10-2120063	B	con rosca interior	plata	120	21	11,4	M6	39	146	24	9	1000	300.72 MXN
06916-10-2140083	B	con rosca interior	plata	140	24	14,2	M8	45	170	28	12	1000	366.24 MXN
06916-10-2160083	B	con rosca interior	plata	160	28	15,5	M8	52	194	32	12	1000	491.76 MXN
06916-10-2180103	B	con rosca interior	plata	180	31	16	M10	58	218	36	15	1000	590.64 MXN
