Empuñaduras de tubo

Volver

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Elementos de mando
      - Empuñaduras curvas, empuñaduras de tubo y empuñaduras huecas
        Empuñaduras de tubo

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Tubo de unión de aluminio EN AW-6060.
Puntas de empuñadura de poliamida reforzada con perlas de vidrio.Versión:Tubo de unión de colores naturales anodizados o con envoltura de plástico acanalada, negro.Indicación:Las puntas de empuñadura tienen 2 o 4 perfiles triangulares de PVC en la zona del alojamiento del tubo. Al presionar el tubo de unión, estos se raspan y proporcionan un alojamiento exacto.
Los tornillos de fijación cincados, así como las arandelas de apoyo y las tuercas adecuadas se incluyen en el volumen de suministro.Montaje:Desde el lado de manejo.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06939 Empuñaduras de tubo

149 kB

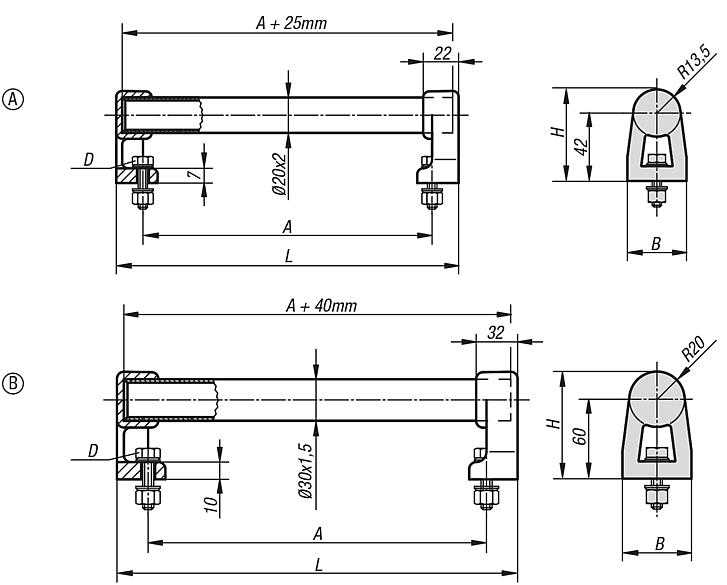

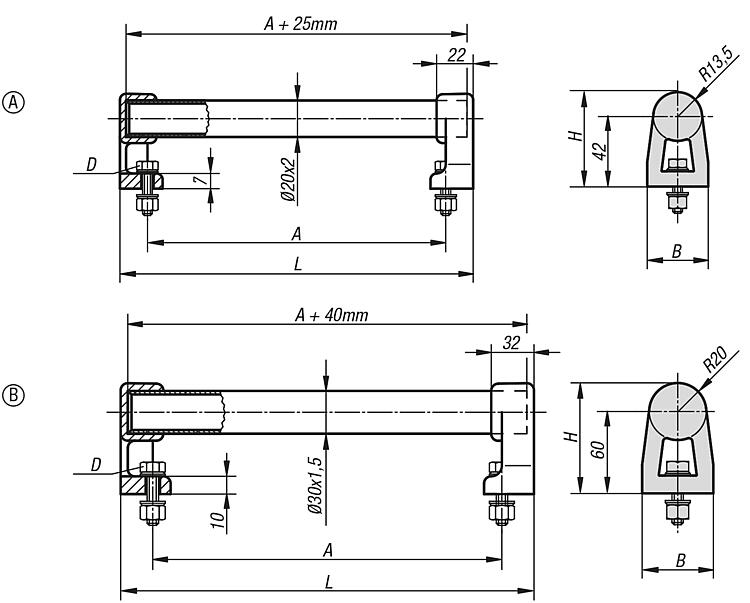

Planos (vista completa)

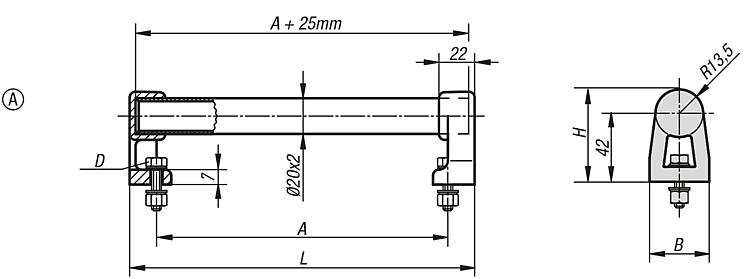

Empuñaduras de tubo, forma A

Más información

Planos

Selección/filtro de artículos

Referencia	Color del cuerpo de base	Forma	A	B	D	H	L	Capacidad de carga N	Precio
06939-150203	natural	A	150	32	M5x20	55,5	184	1000	318.72 MXN
06939-200203	natural	A	200	32	M5x20	55,5	234	1000	341.28 MXN
06939-300203	natural	A	300	32	M5x20	55,5	334	1000	388.08 MXN
06939-400203	natural	A	400	32	M5x20	55,5	434	1000	430.56 MXN
06939-500203	natural	A	500	32	M5x20	55,5	534	1000	476.88 MXN
06939-150202	negro	A	150	32	M5x20	55,5	184	1000	377.76 MXN
06939-200202	negro	A	200	32	M5x20	55,5	234	1000	403.92 MXN
06939-300202	negro	A	300	32	M5x20	55,5	334	1000	461.04 MXN
06939-400202	negro	A	400	32	M5x20	55,5	434	1000	513.60 MXN
06939-500202	negro	A	500	32	M5x20	55,5	534	1000	569.76 MXN

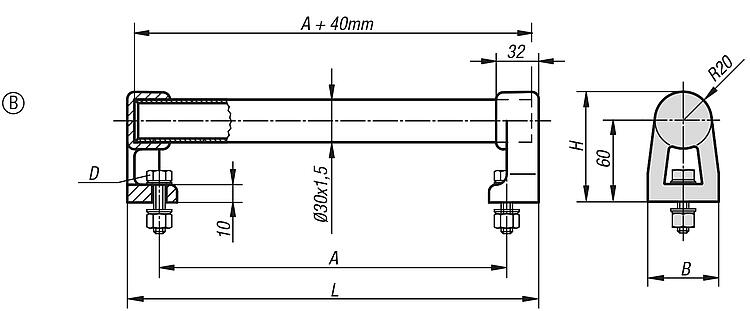

Empuñaduras de tubo, forma B

Más información

Planos

Selección/filtro de artículos

Referencia	Color del cuerpo de base	Forma	A	B	D	H	L	Capacidad de carga N	Precio
06939-150302	negro	B	150	48	M8x25	80	200	1000	473.52 MXN
06939-300302	negro	B	300	48	M8x25	80	350	1000	552.72 MXN
06939-400302	negro	B	400	48	M8x25	80	450	1000	609.12 MXN
06939-200302	negro	B	200	48	M8x25	80	250	1000	499.92 MXN
06939-400303	natural	B	400	48	M8x25	80	450	1000	520.08 MXN
06939-500303	natural	B	500	48	M8x25	80	550	1000	566.64 MXN
06939-300303	natural	B	300	48	M8x25	80	350	1000	473.52 MXN
06939-500302	negro	B	500	48	M8x25	80	550	1000	665.28 MXN
06939-150303	natural	B	150	48	M8x25	80	200	1000	403.92 MXN
06939-200303	natural	B	200	48	M8x25	80	250	1000	427.20 MXN
