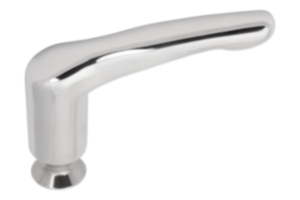

        Palancas de sujeción con rosca interior y collar para arandela de junta y apoyo Hygienic USIT® de Freudenberg Process Seals

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Piezas de acero inoxidable 1.4404.
Junta del vástago 75 EPDM 295.

Versión:Con un brillo intenso.Indicación:

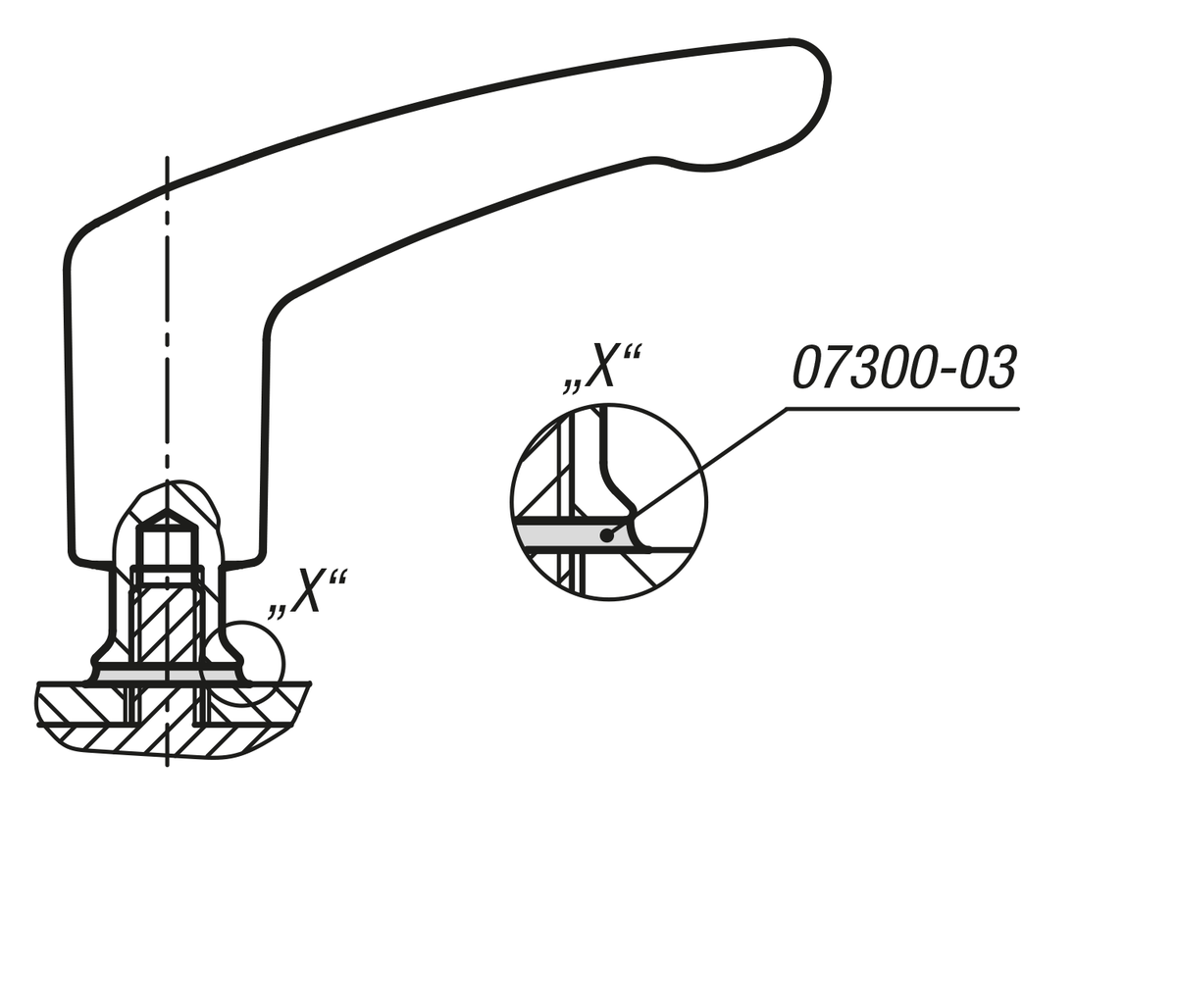

Palanca de sujeción concebida para zonas de higiene. Gracias a la parte de la empuñadura totalmente cerrada y la junta de vástago, es imposible que se contamine la parte interior de la palanca. Además, la rosca está equipada con un collar cónico para que la unión pueda realizarse de forma segura, higiénica y estanca mediante una arandela de junta y apoyo Hygienic USIT^®.

Gracias a la profundidad de rugosidad superficial extremadamente reducida, con una medida Ra muy inferior a 0,8 µm, es prácticamente imposible que se adhieran partículas de suciedad al tornillo. La superficie pulida con brillo intenso garantiza una limpieza sencilla.

En posición de reposo, la palanca gira libremente. Es imposible abrirla sin querer. Al montar la palanca en piezas expuestas a vibraciones, el engranaje proporciona una mayor protección contra el desgaste.

A petición:Otras profundidades de rosca, rosca no métrica.Accesorios:

Arandela de junta y apoyo Hygienic USIT^® 07300-03.

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06454-02 Palancas de sujeción con rosca interior y collar para arandela de junta y apoyo Hygienic USIT® de Freudenberg Process Seals

272 kB

Hygienic USIT® Información técnica

398 kB

MANUAL DE INSTRUCCIONES ORIGINAL

265 kB

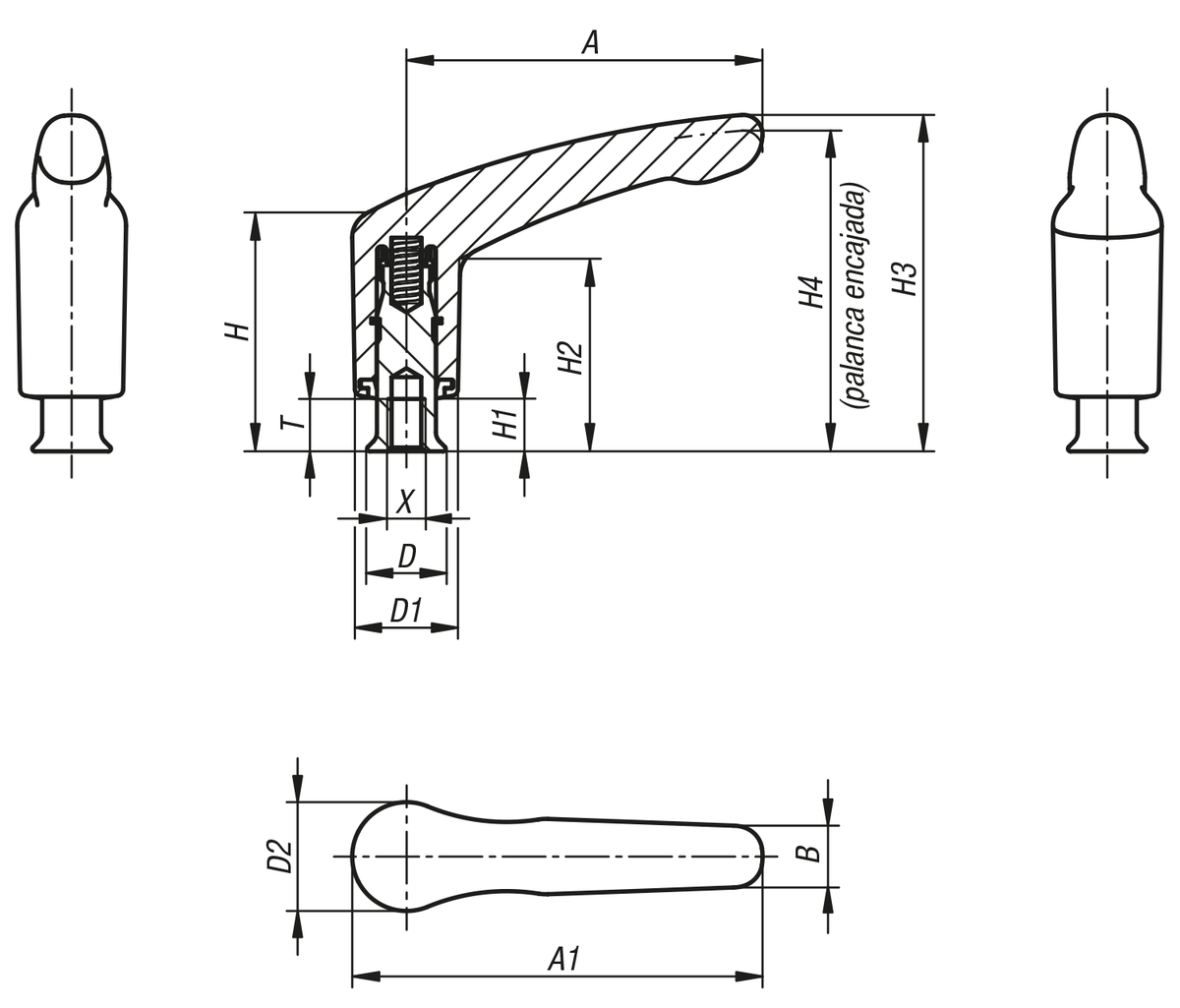

Planos

Selección/filtro de artículos

Referencia	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Número de dientes	Precio
06454-02-106	M6	10	14,2	21	21,7	36,7	8,8	27	50,6	47,6	47,4	58,2	11,8	16	862.24 MXN
06454-02-206	M6	10	14,2	21	22,1	45,7	10,7	36,8	64,1	61,1	66,5	77,5	13	16	891.91 MXN
06454-02-208	M8	14	18	21	22,1	45,7	10,7	36,8	64,1	61,1	66,5	77,5	13	16	907.91 MXN
06454-02-308	M8	12	18	23,6	24,9	54,7	12,1	44	77	73,5	81,5	94	14,2	20	1,028.39 MXN
06454-02-310	M10	15	22,3	23,6	24,9	54,7	12,1	44	77	73,5	81,5	94	14,2	20	1,044.13 MXN
06454-02-312	M12	19	26,6	23,6	24,9	54,7	12,1	44	77	73,5	81,5	94	14,2	20	1,059.61 MXN
