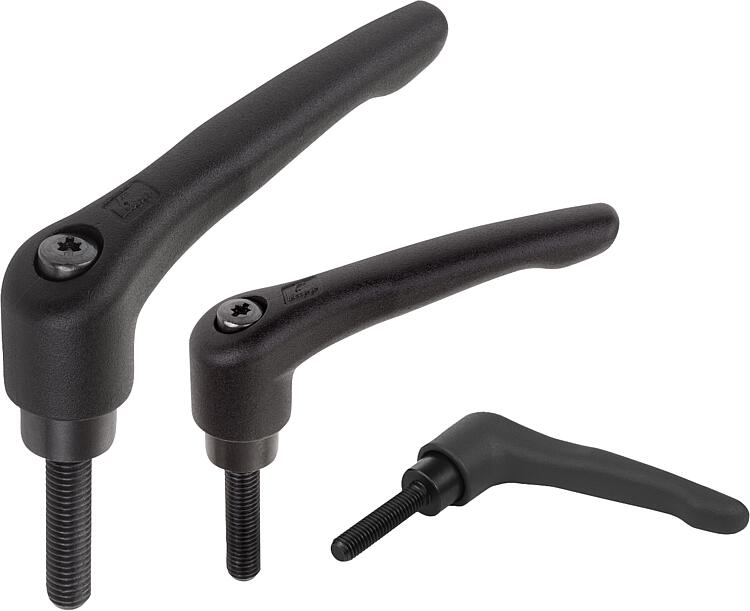

Palancas de sujeción de acero con rosca exterior, satinado mate

Volver

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Elementos de mando
      - Palanca de sujeción y palanca tensora
        Palancas de sujeción de acero con rosca exterior, inserto roscado de acero bruñido
        Palancas de sujeción de acero con rosca exterior, satinado mate

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Empuñadura de 1.0401.
Otras partes de acero con clase de resistencia 5.8.Versión:Empuñadura recubierta con plástico.
Partes de acero bruñido.Indicación:Con L ≥ 60 mm, la rosca tiene 60 mm de longitud.Indicación sobre el dibujo:

1) Extremo achaflanado DIN EN ISO 4753

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06443_SE Palancas de sujeción de acero con rosca exterior, satinado mate

238 kB

Planos

Selección/filtro de artículos

Referencia	Tamaño	Color del cuerpo de base	Superficie cuerpo de base	X	L	D	D1	D2	B	A	A1	H	H1	H2	H3	H4	Número de dientes	Precio
06443-1051X10	1	negro RAL 9005	satinado	M5	10	10	13	14	7	40	47	24,5	4	14,5	31	34	16	175.92 MXN
06443-1051X15	1	negro RAL 9005	satinado	M5	15	10	13	14	7	40	47	24,5	4	14,5	31	34	16	175.92 MXN
06443-1051X20	1	negro RAL 9005	satinado	M5	20	10	13	14	7	40	47	24,5	4	14,5	31	34	16	175.92 MXN
06443-1051X25	1	negro RAL 9005	satinado	M5	25	10	13	14	7	40	47	24,5	4	14,5	31	34	16	175.92 MXN
06443-1051X30	1	negro RAL 9005	satinado	M5	30	10	13	14	7	40	47	24,5	4	14,5	31	34	16	175.92 MXN
06443-1051X35	1	negro RAL 9005	satinado	M5	35	10	13	14	7	40	47	24,5	4	14,5	31	34	16	180.72 MXN
06443-1051X40	1	negro RAL 9005	satinado	M5	40	10	13	14	7	40	47	24,5	4	14,5	31	34	16	180.72 MXN
06443-1051X45	1	negro RAL 9005	satinado	M5	45	10	13	14	7	40	47	24,5	4	14,5	31	34	16	180.72 MXN
06443-1051X50	1	negro RAL 9005	satinado	M5	50	10	13	14	7	40	47	24,5	4	14,5	31	34	16	180.72 MXN
06443-1061X10	1	negro RAL 9005	satinado	M6	10	10	13	14	7	40	47	24,5	4	14,5	31	34	16	175.92 MXN
06443-1061X15	1	negro RAL 9005	satinado	M6	15	10	13	14	7	40	47	24,5	4	14,5	31	34	16	175.92 MXN
06443-1061X20	1	negro RAL 9005	satinado	M6	20	10	13	14	7	40	47	24,5	4	14,5	31	34	16	175.92 MXN
06443-1061X25	1	negro RAL 9005	satinado	M6	25	10	13	14	7	40	47	24,5	4	14,5	31	34	16	175.92 MXN
06443-1061X30	1	negro RAL 9005	satinado	M6	30	10	13	14	7	40	47	24,5	4	14,5	31	34	16	175.92 MXN
06443-1061X35	1	negro RAL 9005	satinado	M6	35	10	13	14	7	40	47	24,5	4	14,5	31	34	16	180.72 MXN
06443-1061X40	1	negro RAL 9005	satinado	M6	40	10	13	14	7	40	47	24,5	4	14,5	31	34	16	180.72 MXN
06443-1061X45	1	negro RAL 9005	satinado	M6	45	10	13	14	7	40	47	24,5	4	14,5	31	34	16	180.72 MXN
06443-1061X50	1	negro RAL 9005	satinado	M6	50	10	13	14	7	40	47	24,5	4	14,5	31	34	16	180.72 MXN
06443-2061X15	2	negro RAL 9005	satinado	M6	15	13,5	18,5	19	10	65	74,5	28,5	6,5	17,5	42,5	45,5	20	233.28 MXN
06443-2061X20	2	negro RAL 9005	satinado	M6	20	13,5	18,5	19	10	65	74,5	28,5	6,5	17,5	42,5	45,5	20	233.28 MXN
06443-2061X25	2	negro RAL 9005	satinado	M6	25	13,5	18,5	19	10	65	74,5	28,5	6,5	17,5	42,5	45,5	20	233.28 MXN
06443-2061X30	2	negro RAL 9005	satinado	M6	30	13,5	18,5	19	10	65	74,5	28,5	6,5	17,5	42,5	45,5	20	233.28 MXN
06443-2061X35	2	negro RAL 9005	satinado	M6	35	13,5	18,5	19	10	65	74,5	28,5	6,5	17,5	42,5	45,5	20	245.04 MXN
06443-2061X40	2	negro RAL 9005	satinado	M6	40	13,5	18,5	19	10	65	74,5	28,5	6,5	17,5	42,5	45,5	20	245.04 MXN
06443-2061X45	2	negro RAL 9005	satinado	M6	45	13,5	18,5	19	10	65	74,5	28,5	6,5	17,5	42,5	45,5	20	245.04 MXN
06443-2061X50	2	negro RAL 9005	satinado	M6	50	13,5	18,5	19	10	65	74,5	28,5	6,5	17,5	42,5	45,5	20	245.04 MXN
06443-2061X55	2	negro RAL 9005	satinado	M6	55	13,5	18,5	19	10	65	74,5	28,5	6,5	17,5	42,5	45,5	20	245.04 MXN
06443-2061X60	2	negro RAL 9005	satinado	M6	60	13,5	18,5	19	10	65	74,5	28,5	6,5	17,5	42,5	45,5	20	245.04 MXN
06443-2081X15	2	negro RAL 9005	satinado	M8	15	13,5	18,5	19	10	65	74,5	28,5	6,5	17,5	42,5	45,5	20	233.28 MXN
06443-2081X20	2	negro RAL 9005	satinado	M8	20	13,5	18,5	19	10	65	74,5	28,5	6,5	17,5	42,5	45,5	20	233.28 MXN
06443-2081X25	2	negro RAL 9005	satinado	M8	25	13,5	18,5	19	10	65	74,5	28,5	6,5	17,5	42,5	45,5	20	233.28 MXN
06443-2081X30	2	negro RAL 9005	satinado	M8	30	13,5	18,5	19	10	65	74,5	28,5	6,5	17,5	42,5	45,5	20	233.28 MXN
06443-2081X35	2	negro RAL 9005	satinado	M8	35	13,5	18,5	19	10	65	74,5	28,5	6,5	17,5	42,5	45,5	20	245.04 MXN
06443-2081X40	2	negro RAL 9005	satinado	M8	40	13,5	18,5	19	10	65	74,5	28,5	6,5	17,5	42,5	45,5	20	245.04 MXN
06443-2081X45	2	negro RAL 9005	satinado	M8	45	13,5	18,5	19	10	65	74,5	28,5	6,5	17,5	42,5	45,5	20	245.04 MXN
06443-2081X50	2	negro RAL 9005	satinado	M8	50	13,5	18,5	19	10	65	74,5	28,5	6,5	17,5	42,5	45,5	20	245.04 MXN
06443-2081X55	2	negro RAL 9005	satinado	M8	55	13,5	18,5	19	10	65	74,5	28,5	6,5	17,5	42,5	45,5	20	245.04 MXN
06443-2081X60	2	negro RAL 9005	satinado	M8	60	13,5	18,5	19	10	65	74,5	28,5	6,5	17,5	42,5	45,5	20	245.04 MXN
06443-2101X15	2	negro RAL 9005	satinado	M10	15	13,5	18,5	19	10	65	74,5	28,5	6,5	17,5	42,5	45,5	20	233.28 MXN
06443-2101X20	2	negro RAL 9005	satinado	M10	20	13,5	18,5	19	10	65	74,5	28,5	6,5	17,5	42,5	45,5	20	233.28 MXN
06443-2101X25	2	negro RAL 9005	satinado	M10	25	13,5	18,5	19	10	65	74,5	28,5	6,5	17,5	42,5	45,5	20	233.28 MXN
06443-2101X30	2	negro RAL 9005	satinado	M10	30	13,5	18,5	19	10	65	74,5	28,5	6,5	17,5	42,5	45,5	20	233.28 MXN
06443-2101X35	2	negro RAL 9005	satinado	M10	35	13,5	18,5	19	10	65	74,5	28,5	6,5	17,5	42,5	45,5	20	245.04 MXN
06443-2101X40	2	negro RAL 9005	satinado	M10	40	13,5	18,5	19	10	65	74,5	28,5	6,5	17,5	42,5	45,5	20	245.04 MXN
06443-2101X45	2	negro RAL 9005	satinado	M10	45	13,5	18,5	19	10	65	74,5	28,5	6,5	17,5	42,5	45,5	20	245.04 MXN
06443-2101X50	2	negro RAL 9005	satinado	M10	50	13,5	18,5	19	10	65	74,5	28,5	6,5	17,5	42,5	45,5	20	245.04 MXN
06443-2101X55	2	negro RAL 9005	satinado	M10	55	13,5	18,5	19	10	65	74,5	28,5	6,5	17,5	42,5	45,5	20	245.04 MXN
06443-2101X60	2	negro RAL 9005	satinado	M10	60	13,5	18,5	19	10	65	74,5	28,5	6,5	17,5	42,5	45,5	20	245.04 MXN
06443-3081X15	3	negro RAL 9005	satinado	M8	15	16	21	22	11	80	91	37	10	24	54,5	58,5	22	284.88 MXN
06443-3081X20	3	negro RAL 9005	satinado	M8	20	16	21	22	11	80	91	37	10	24	54,5	58,5	22	284.88 MXN
06443-3081X25	3	negro RAL 9005	satinado	M8	25	16	21	22	11	80	91	37	10	24	54,5	58,5	22	284.88 MXN
06443-3081X30	3	negro RAL 9005	satinado	M8	30	16	21	22	11	80	91	37	10	24	54,5	58,5	22	284.88 MXN
06443-3081X35	3	negro RAL 9005	satinado	M8	35	16	21	22	11	80	91	37	10	24	54,5	58,5	22	297.36 MXN
06443-3081X40	3	negro RAL 9005	satinado	M8	40	16	21	22	11	80	91	37	10	24	54,5	58,5	22	297.36 MXN
06443-3081X45	3	negro RAL 9005	satinado	M8	45	16	21	22	11	80	91	37	10	24	54,5	58,5	22	297.36 MXN
06443-3081X50	3	negro RAL 9005	satinado	M8	50	16	21	22	11	80	91	37	10	24	54,5	58,5	22	297.36 MXN
06443-3081X55	3	negro RAL 9005	satinado	M8	55	16	21	22	11	80	91	37	10	24	54,5	58,5	22	297.36 MXN
06443-3081X60	3	negro RAL 9005	satinado	M8	60	16	21	22	11	80	91	37	10	24	54,5	58,5	22	297.36 MXN
06443-3101X15	3	negro RAL 9005	satinado	M10	15	16	21	22	11	80	91	37	10	24	54,5	58,5	22	284.88 MXN
06443-3101X20	3	negro RAL 9005	satinado	M10	20	16	21	22	11	80	91	37	10	24	54,5	58,5	22	284.88 MXN
06443-3101X25	3	negro RAL 9005	satinado	M10	25	16	21	22	11	80	91	37	10	24	54,5	58,5	22	284.88 MXN
06443-3101X30	3	negro RAL 9005	satinado	M10	30	16	21	22	11	80	91	37	10	24	54,5	58,5	22	284.88 MXN
06443-3101X35	3	negro RAL 9005	satinado	M10	35	16	21	22	11	80	91	37	10	24	54,5	58,5	22	297.36 MXN
06443-3101X40	3	negro RAL 9005	satinado	M10	40	16	21	22	11	80	91	37	10	24	54,5	58,5	22	297.36 MXN
06443-3101X45	3	negro RAL 9005	satinado	M10	45	16	21	22	11	80	91	37	10	24	54,5	58,5	22	297.36 MXN
06443-3101X50	3	negro RAL 9005	satinado	M10	50	16	21	22	11	80	91	37	10	24	54,5	58,5	22	297.36 MXN
06443-3101X55	3	negro RAL 9005	satinado	M10	55	16	21	22	11	80	91	37	10	24	54,5	58,5	22	297.36 MXN
06443-3101X60	3	negro RAL 9005	satinado	M10	60	16	21	22	11	80	91	37	10	24	54,5	58,5	22	297.36 MXN
06443-4101X20	4	negro RAL 9005	satinado	M10	20	19	27	27,5	13	95	109	43	10	27	63	67,5	24	364.08 MXN
06443-4101X25	4	negro RAL 9005	satinado	M10	25	19	27	27,5	13	95	109	43	10	27	63	67,5	24	364.08 MXN
06443-4101X30	4	negro RAL 9005	satinado	M10	30	19	27	27,5	13	95	109	43	10	27	63	67,5	24	364.08 MXN
06443-4101X35	4	negro RAL 9005	satinado	M10	35	19	27	27,5	13	95	109	43	10	27	63	67,5	24	385.20 MXN
06443-4101X40	4	negro RAL 9005	satinado	M10	40	19	27	27,5	13	95	109	43	10	27	63	67,5	24	385.20 MXN
06443-4101X45	4	negro RAL 9005	satinado	M10	45	19	27	27,5	13	95	109	43	10	27	63	67,5	24	385.20 MXN
06443-4101X50	4	negro RAL 9005	satinado	M10	50	19	27	27,5	13	95	109	43	10	27	63	67,5	24	385.20 MXN
06443-4101X55	4	negro RAL 9005	satinado	M10	55	19	27	27,5	13	95	109	43	10	27	63	67,5	24	385.20 MXN
06443-4101X60	4	negro RAL 9005	satinado	M10	60	19	27	27,5	13	95	109	43	10	27	63	67,5	24	385.20 MXN
06443-4101X70	4	negro RAL 9005	satinado	M10	70	19	27	27,5	13	95	109	43	10	27	63	67,5	24	453.84 MXN
06443-4101X80	4	negro RAL 9005	satinado	M10	80	19	27	27,5	13	95	109	43	10	27	63	67,5	24	453.84 MXN
06443-4101X90	4	negro RAL 9005	satinado	M10	90	19	27	27,5	13	95	109	43	10	27	63	67,5	24	453.84 MXN
06443-4121X20	4	negro RAL 9005	satinado	M12	20	19	27	27,5	13	95	109	43	10	27	63	67,5	24	364.08 MXN
06443-4121X25	4	negro RAL 9005	satinado	M12	25	19	27	27,5	13	95	109	43	10	27	63	67,5	24	364.08 MXN
06443-4121X30	4	negro RAL 9005	satinado	M12	30	19	27	27,5	13	95	109	43	10	27	63	67,5	24	364.08 MXN
06443-4121X35	4	negro RAL 9005	satinado	M12	35	19	27	27,5	13	95	109	43	10	27	63	67,5	24	385.20 MXN
06443-4121X40	4	negro RAL 9005	satinado	M12	40	19	27	27,5	13	95	109	43	10	27	63	67,5	24	385.20 MXN
06443-4121X45	4	negro RAL 9005	satinado	M12	45	19	27	27,5	13	95	109	43	10	27	63	67,5	24	385.20 MXN
06443-4121X50	4	negro RAL 9005	satinado	M12	50	19	27	27,5	13	95	109	43	10	27	63	67,5	24	385.20 MXN
06443-4121X55	4	negro RAL 9005	satinado	M12	55	19	27	27,5	13	95	109	43	10	27	63	67,5	24	385.20 MXN
06443-4121X60	4	negro RAL 9005	satinado	M12	60	19	27	27,5	13	95	109	43	10	27	63	67,5	24	385.20 MXN
06443-4121X70	4	negro RAL 9005	satinado	M12	70	19	27	27,5	13	95	109	43	10	27	63	67,5	24	453.84 MXN
06443-4121X80	4	negro RAL 9005	satinado	M12	80	19	27	27,5	13	95	109	43	10	27	63	67,5	24	453.84 MXN
06443-4121X90	4	negro RAL 9005	satinado	M12	90	19	27	27,5	13	95	109	43	10	27	63	67,5	24	453.84 MXN
06443-5121X25	5	negro RAL 9005	satinado	M12	25	23	31	32	15	110	126	49	12	31,5	73	77,5	26	575.52 MXN
06443-5121X30	5	negro RAL 9005	satinado	M12	30	23	31	32	15	110	126	49	12	31,5	73	77,5	26	575.52 MXN
06443-5121X35	5	negro RAL 9005	satinado	M12	35	23	31	32	15	110	126	49	12	31,5	73	77,5	26	600.96 MXN
06443-5121X40	5	negro RAL 9005	satinado	M12	40	23	31	32	15	110	126	49	12	31,5	73	77,5	26	600.96 MXN
06443-5121X45	5	negro RAL 9005	satinado	M12	45	23	31	32	15	110	126	49	12	31,5	73	77,5	26	600.96 MXN
06443-5121X50	5	negro RAL 9005	satinado	M12	50	23	31	32	15	110	126	49	12	31,5	73	77,5	26	600.96 MXN
06443-5121X55	5	negro RAL 9005	satinado	M12	55	23	31	32	15	110	126	49	12	31,5	73	77,5	26	600.96 MXN
06443-5121X60	5	negro RAL 9005	satinado	M12	60	23	31	32	15	110	126	49	12	31,5	73	77,5	26	600.96 MXN
06443-5121X70	5	negro RAL 9005	satinado	M12	70	23	31	32	15	110	126	49	12	31,5	73	77,5	26	630.96 MXN
06443-5121X80	5	negro RAL 9005	satinado	M12	80	23	31	32	15	110	126	49	12	31,5	73	77,5	26	630.96 MXN
06443-5121X90	5	negro RAL 9005	satinado	M12	90	23	31	32	15	110	126	49	12	31,5	73	77,5	26	630.96 MXN
06443-5161X25	5	negro RAL 9005	satinado	M16	25	23	31	32	15	110	126	49	12	31,5	73	77,5	26	575.52 MXN
06443-5161X30	5	negro RAL 9005	satinado	M16	30	23	31	32	15	110	126	49	12	31,5	73	77,5	26	575.52 MXN
06443-5161X35	5	negro RAL 9005	satinado	M16	35	23	31	32	15	110	126	49	12	31,5	73	77,5	26	600.96 MXN
06443-5161X40	5	negro RAL 9005	satinado	M16	40	23	31	32	15	110	126	49	12	31,5	73	77,5	26	600.96 MXN
06443-5161X45	5	negro RAL 9005	satinado	M16	45	23	31	32	15	110	126	49	12	31,5	73	77,5	26	600.96 MXN
06443-5161X50	5	negro RAL 9005	satinado	M16	50	23	31	32	15	110	126	49	12	31,5	73	77,5	26	600.96 MXN
06443-5161X55	5	negro RAL 9005	satinado	M16	55	23	31	32	15	110	126	49	12	31,5	73	77,5	26	600.96 MXN
06443-5161X60	5	negro RAL 9005	satinado	M16	60	23	31	32	15	110	126	49	12	31,5	73	77,5	26	600.96 MXN
06443-5161X70	5	negro RAL 9005	satinado	M16	70	23	31	32	15	110	126	49	12	31,5	73	77,5	26	630.96 MXN
06443-5161X80	5	negro RAL 9005	satinado	M16	80	23	31	32	15	110	126	49	12	31,5	73	77,5	26	630.96 MXN
06443-5161X90	5	negro RAL 9005	satinado	M16	90	23	31	32	15	110	126	49	12	31,5	73	77,5	26	630.96 MXN

Otros artículos de esta categoría

06443_STM

Palanca de sujeción de acero con rosca exterior, mate estructurado
