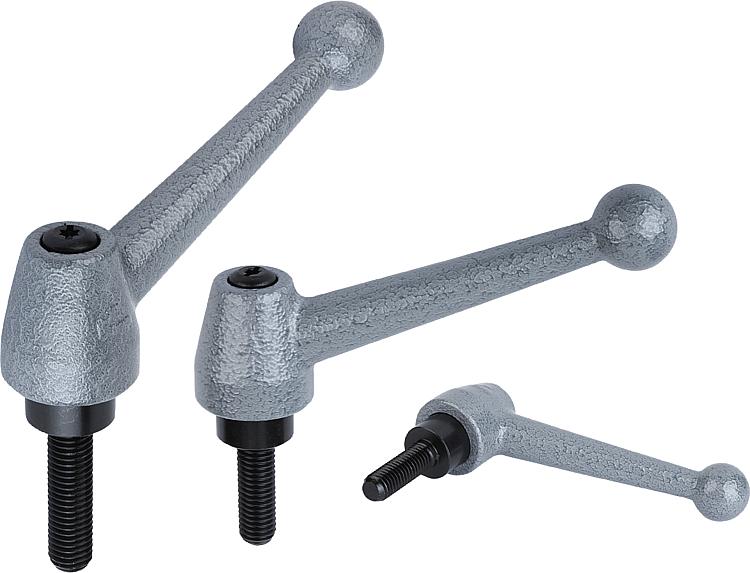

        Palancas de sujeción de acero con rosca exterior, inserto roscado de acero bruñido

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Empuñadura de 1.0401.
Otras partes de acero con clase de resistencia 5.8.Versión:Empuñadura gris plateado con acabado martillado.
Partes de acero bruñido.Indicación:Con L ≥ 60 mm, la rosca tiene 60 mm de longitud.A petición:Otras roscas exteriores, longitudes de tornillo y modelos especiales.

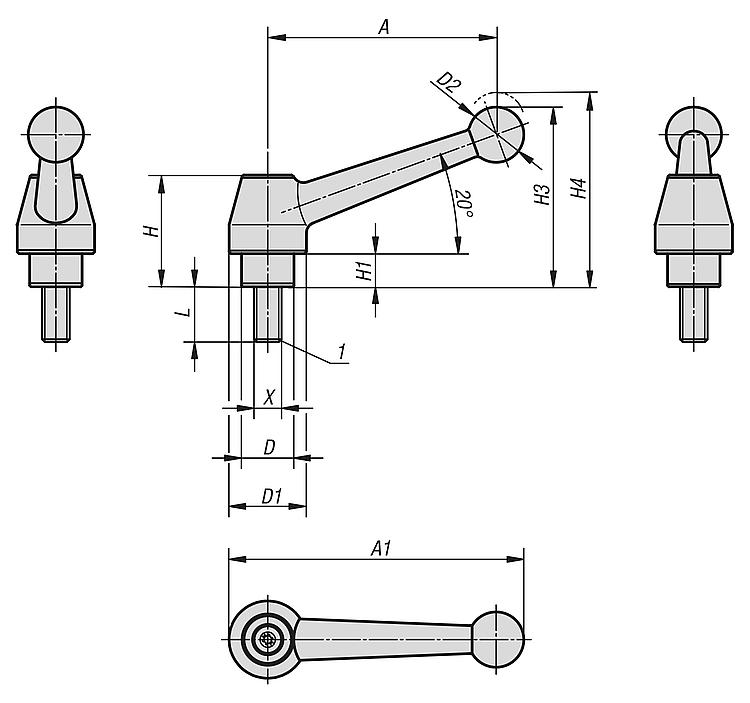

Medida "H1" disponible en otras longitudes con un recargo.Indicación sobre el dibujo:

1) Extremo achaflanado DIN EN ISO 4753

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06441 Palancas de sujeción de acero con rosca exterior, inserto roscado de acero bruñido

297 kB

Planos

Vista general de artículos (comprimida)

Selección/filtro de artículos

Referencia	Material del cuerpo de base	Tamaño	X	D	D1	D2	H	H1	H3	H4	A	A1	Número de dientes	L	Precio
06441-110X20	acero	1	M10	19	28	20	40,5	12	65	68,5	83	107	24	20	422.64 MXN
06441-110X25	acero	1	M10	19	28	20	40,5	12	65	68,5	83	107	24	25	422.64 MXN
06441-110X30	acero	1	M10	19	28	20	40,5	12	65	68,5	83	107	24	30	422.64 MXN
06441-110X35	acero	1	M10	19	28	20	40,5	12	65	68,5	83	107	24	35	443.52 MXN
06441-110X40	acero	1	M10	19	28	20	40,5	12	65	68,5	83	107	24	40	443.52 MXN
06441-110X45	acero	1	M10	19	28	20	40,5	12	65	68,5	83	107	24	45	443.52 MXN
06441-110X50	acero	1	M10	19	28	20	40,5	12	65	68,5	83	107	24	50	443.52 MXN
06441-110X55	acero	1	M10	19	28	20	40,5	12	65	68,5	83	107	24	55	443.52 MXN
06441-110X60	acero	1	M10	19	28	20	40,5	12	65	68,5	83	107	24	60	443.52 MXN
06441-110X70	acero	1	M10	19	28	20	40,5	12	65	68,5	83	107	24	70	458.16 MXN
06441-110X80	acero	1	M10	19	28	20	40,5	12	65	68,5	83	107	24	80	458.16 MXN
06441-110X90	acero	1	M10	19	28	20	40,5	12	65	68,5	83	107	24	90	458.16 MXN
06441-112X20	acero	1	M12	19	28	20	40,5	12	65	68,5	83	107	24	20	422.64 MXN
06441-112X25	acero	1	M12	19	28	20	40,5	12	65	68,5	83	107	24	25	422.64 MXN
06441-112X30	acero	1	M12	19	28	20	40,5	12	65	68,5	83	107	24	30	422.64 MXN
06441-112X35	acero	1	M12	19	28	20	40,5	12	65	68,5	83	107	24	35	443.52 MXN
06441-112X40	acero	1	M12	19	28	20	40,5	12	65	68,5	83	107	24	40	443.52 MXN
06441-112X45	acero	1	M12	19	28	20	40,5	12	65	68,5	83	107	24	45	443.52 MXN
06441-112X50	acero	1	M12	19	28	20	40,5	12	65	68,5	83	107	24	50	443.52 MXN
06441-112X55	acero	1	M12	19	28	20	40,5	12	65	68,5	83	107	24	55	443.52 MXN
06441-112X60	acero	1	M12	19	28	20	40,5	12	65	68,5	83	107	24	60	443.52 MXN
06441-112X70	acero	1	M12	19	28	20	40,5	12	65	68,5	83	107	24	70	458.16 MXN
06441-112X80	acero	1	M12	19	28	20	40,5	12	65	68,5	83	107	24	80	458.16 MXN
06441-112X90	acero	1	M12	19	28	20	40,5	12	65	68,5	83	107	24	90	458.16 MXN
06441-212X25	acero	2	M12	23	35	25	51,5	12	79,5	84	108	138,5	26	25	568.80 MXN
06441-212X30	acero	2	M12	23	35	25	51,5	12	79,5	84	108	138,5	26	30	568.80 MXN
06441-212X35	acero	2	M12	23	35	25	51,5	12	79,5	84	108	138,5	26	35	589.68 MXN
06441-212X40	acero	2	M12	23	35	25	51,5	12	79,5	84	108	138,5	26	40	589.68 MXN
06441-212X45	acero	2	M12	23	35	25	51,5	12	79,5	84	108	138,5	26	45	589.68 MXN
06441-212X50	acero	2	M12	23	35	25	51,5	12	79,5	84	108	138,5	26	50	589.68 MXN
06441-212X55	acero	2	M12	23	35	25	51,5	12	79,5	84	108	138,5	26	55	589.68 MXN
06441-212X60	acero	2	M12	23	35	25	51,5	12	79,5	84	108	138,5	26	60	589.68 MXN
06441-212X70	acero	2	M12	23	35	25	51,5	12	79,5	84	108	138,5	26	70	609.12 MXN
06441-212X80	acero	2	M12	23	35	25	51,5	12	79,5	84	108	138,5	26	80	609.12 MXN
06441-212X90	acero	2	M12	23	35	25	51,5	12	79,5	84	108	138,5	26	90	609.12 MXN
06441-216X25	acero	2	M16	23	35	25	51,5	12	79,5	84	108	138,5	26	25	568.80 MXN
06441-216X30	acero	2	M16	23	35	25	51,5	12	79,5	84	108	138,5	26	30	568.80 MXN
06441-216X35	acero	2	M16	23	35	25	51,5	12	79,5	84	108	138,5	26	35	589.68 MXN
06441-216X40	acero	2	M16	23	35	25	51,5	12	79,5	84	108	138,5	26	40	589.68 MXN
06441-216X45	acero	2	M16	23	35	25	51,5	12	79,5	84	108	138,5	26	45	589.68 MXN
06441-216X50	acero	2	M16	23	35	25	51,5	12	79,5	84	108	138,5	26	50	589.68 MXN
06441-216X55	acero	2	M16	23	35	25	51,5	12	79,5	84	108	138,5	26	55	589.68 MXN
06441-216X60	acero	2	M16	23	35	25	51,5	12	79,5	84	108	138,5	26	60	589.68 MXN
06441-216X70	acero	2	M16	23	35	25	51,5	12	79,5	84	108	138,5	26	70	609.12 MXN
06441-216X80	acero	2	M16	23	35	25	51,5	12	79,5	84	108	138,5	26	80	609.12 MXN
06441-216X90	acero	2	M16	23	35	25	51,5	12	79,5	84	108	138,5	26	90	609.12 MXN
06441-316X30	acero	3	M16	30	43	30	60	12	93	97,5	132	168	36	30	784.32 MXN
06441-316X40	acero	3	M16	30	43	30	60	12	93	97,5	132	168	36	40	811.44 MXN
06441-316X50	acero	3	M16	30	43	30	60	12	93	97,5	132	168	36	50	811.44 MXN
06441-316X60	acero	3	M16	30	43	30	60	12	93	97,5	132	168	36	60	811.44 MXN
06441-316X70	acero	3	M16	30	43	30	60	12	93	97,5	132	168	36	70	843.60 MXN
06441-316X80	acero	3	M16	30	43	30	60	12	93	97,5	132	168	36	80	843.60 MXN
06441-316X90	acero	3	M16	30	43	30	60	12	93	97,5	132	168	36	90	843.60 MXN
06441-320X30	acero	3	M20	30	43	30	60	12	93	97,5	132	168	36	30	784.32 MXN
06441-320X40	acero	3	M20	30	43	30	60	12	93	97,5	132	168	36	40	811.44 MXN
06441-320X50	acero	3	M20	30	43	30	60	12	93	97,5	132	168	36	50	811.44 MXN
06441-320X60	acero	3	M20	30	43	30	60	12	93	97,5	132	168	36	60	811.44 MXN
06441-320X70	acero	3	M20	30	43	30	60	12	93	97,5	132	168	36	70	843.60 MXN
06441-320X80	acero	3	M20	30	43	30	60	12	93	97,5	132	168	36	80	843.60 MXN
06441-320X90	acero	3	M20	30	43	30	60	12	93	97,5	132	168	36	90	843.60 MXN
