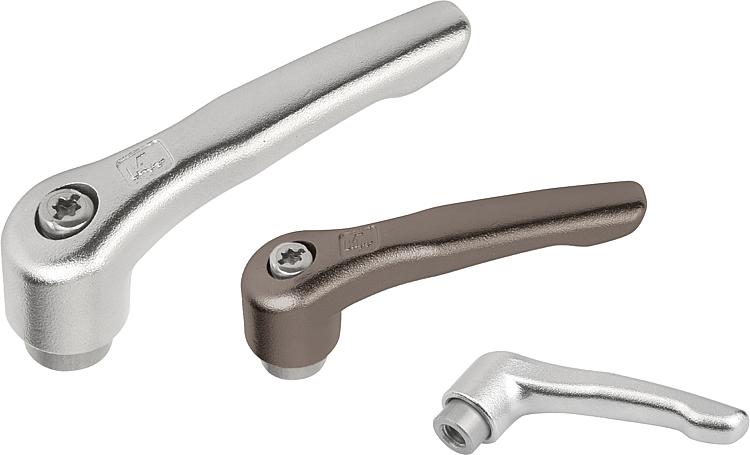

        Palancas de sujeción de acero inoxidable con rosca interior, inserto roscado de acero inoxidable

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Empuñadura de fundición de precisión 1.4308.
Otras partes de acero 1.4305.

Versión:Empuñadura con pulido electrolítico o tratado con chorro.
Partes de acero de acabado natural.A petición:Otras roscas interiores y modelos especiales.
Medida "H1" disponible en otras longitudes con un recargo.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06454 Palancas de sujeción de acero inoxidable con rosca interior, inserto roscado de acero inoxidable

221 kB

Planos

Selección/filtro de artículos

Referencia	Color del cuerpo de base	Tamaño	X	A	A1	B	D	D1	D2	H	H1	H2	H3	H4	T	Número de dientes	Precio
06454-104	pulido electrolítico	1	M4	40	47	7	10	13	14	24,5	4	14,5	31	34	9	16	327.12 MXN
06454-105	pulido electrolítico	1	M5	40	47	7	10	13	14	24,5	4	14,5	31	34	9	16	327.12 MXN
06454-106	pulido electrolítico	1	M6	40	47	7	10	13	14	24,5	4	14,5	31	34	9	16	327.12 MXN
06454-206	pulido electrolítico	2	M6	65	74,5	10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	12	20	440.88 MXN
06454-208	pulido electrolítico	2	M8	65	74,5	10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	12	20	440.88 MXN
06454-308	pulido electrolítico	3	M8	80	91	11	16	21	22	37	10	24	54,5	58,5	14	22	530.88 MXN
06454-310	pulido electrolítico	3	M10	80	91	11	16	21	22	37	10	24	54,5	58,5	14	22	530.88 MXN
06454-410	pulido electrolítico	4	M10	95	109	13	19	27	27,5	43	10	27	63	67,5	17	24	621.36 MXN
06454-412	pulido electrolítico	4	M12	95	109	13	19	27	27,5	43	10	27	63	67,5	17	24	621.36 MXN
06454-512	pulido electrolítico	5	M12	110	126	15	23	31	32	49	12	31,5	73	77,5	23	26	719.76 MXN
06454-516	pulido electrolítico	5	M16	110	126	15	23	31	32	49	12	31,5	73	77,5	23	26	719.76 MXN
06454-104153	tratado con chorro	1	M4	40	47	7	10	13	14	24,5	4	14,5	31	34	9	16	294.48 MXN
06454-105153	tratado con chorro	1	M5	40	47	7	10	13	14	24,5	4	14,5	31	34	9	16	294.48 MXN
06454-106153	tratado con chorro	1	M6	40	47	7	10	13	14	24,5	4	14,5	31	34	9	16	294.48 MXN
06454-206153	tratado con chorro	2	M6	65	74,5	10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	12	20	396.72 MXN
06454-208153	tratado con chorro	2	M8	65	74,5	10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	12	20	396.72 MXN
06454-308153	tratado con chorro	3	M8	80	91	11	16	21	22	37	10	24	54,5	58,5	14	22	477.12 MXN
06454-310153	tratado con chorro	3	M10	80	91	11	16	21	22	37	10	24	54,5	58,5	14	22	477.12 MXN
06454-410153	tratado con chorro	4	M10	95	109	13	19	27	27,5	43	10	27	63	67,5	17	24	559.44 MXN
06454-412153	tratado con chorro	4	M12	95	109	13	19	27	27,5	43	10	27	63	67,5	17	24	559.44 MXN
06454-512153	tratado con chorro	5	M12	110	126	15	23	31	32	49	12	31,5	73	77,5	23	26	648.00 MXN
06454-516153	tratado con chorro	5	M16	110	126	15	23	31	32	49	12	31,5	73	77,5	23	26	648.00 MXN
