        Palancas de sujeción de fundición inyectada de cinc con rosca interior e intensificador de fuerza de sujeción, inserto roscado de acero inoxidable
        Palancas de sujeción de cinc con rosca interior e intensificador de fuerza de sujeción, mate estructurado

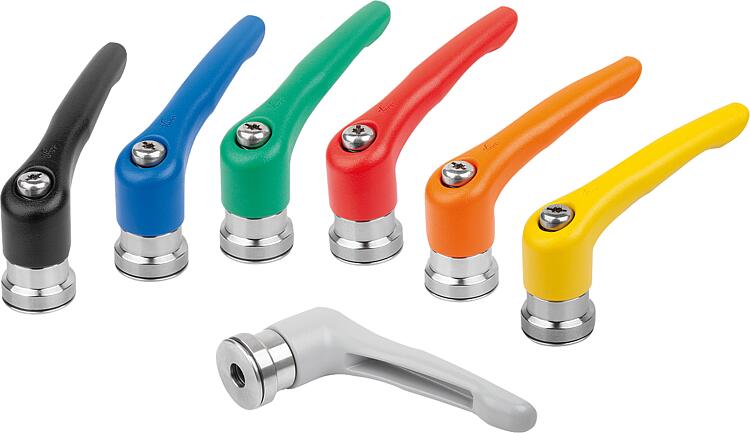

Descripción del artículo/Imágenes del producto

DescripciónDescripción del producto:Las palancas de sujeción con intensificador de fuerza de sujeción integrado permiten aumentar el poder de sujeción hasta el 75% en comparación con las palancas de sujeción estándar.

Este producto se presta, también, para su empleo por parte de personas con una fuerza restringida en la mano (p. ej. en el área de la rehabilitación), con el fin de obtener poderes de sujeción comparables ejerciendo una fuerza menor. Para soltar la palanca de sujeción apretada se requiere también menos fuerza de la mano.

La elevación de la fuerza de sujeción se consigue mediante el rodamiento de agujas axial integrado que, durante la sujeción, genera una fricción superficial muy reducida en la superficie de contacto fija. Los discos de apoyo endurecidos están diseñados para grandes fuerzas de sujeción y el rodamiento garantiza, por su alta capacidad de carga, una elevada durabilidad.

La amplia superficie de apoyo fija protege permanentemente el componente sujeto. Por eso ya no se necesita una arandela de apoyo.Material:

Empuñadura de fundición inyectada de cinc según DIN EN 12844.
Partes de acero inoxidable 1.4305.

Versión:Empuñadura recubierta con plástico.
Partes de acero con acabado natural.

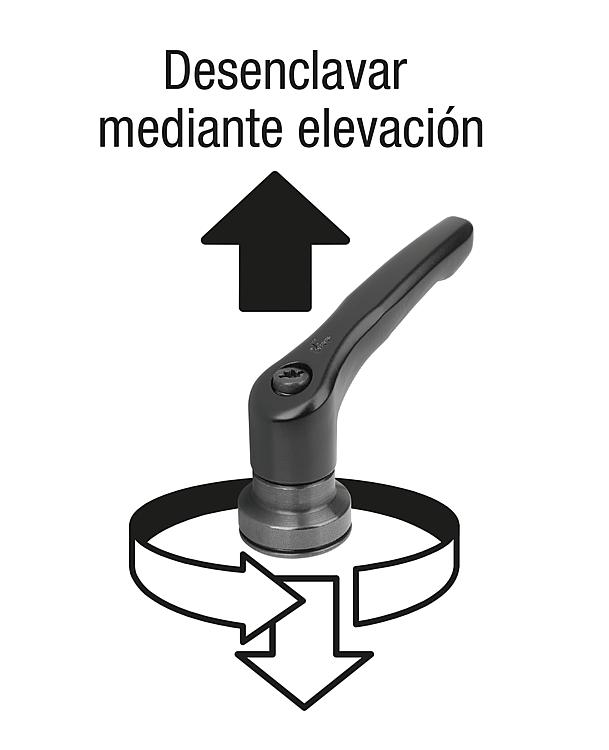

Rodamientos de agujas axiales con discos de apoyo endurecidos y pulidos.Modo de accionamiento:Cuando no está accionada, la empuñadura encaja en el inserto roscado mediante una corona dentada. Al elevar la empuñadura se puede cambiar su posición y luego se encaja de nuevo en la corona dentada mediante la fuerza de resorte.Aplicación:Construcción de plantas, equipos y máquinas, ámbito de rehabilitación.Ventajas:Aumento considerable de las fuerzas de sujeción con el mismo par de apriete.
Rodamientos de agujas axiales de alta calidad con una elevada capacidad de carga y una prolongada durabilidad.
La superficie de apoyo fija protege el componente.A petición:Otros colores.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06451-10_STM Palancas de sujeción de cinc con rosca interior e intensificador de fuerza de sujeción, mate estructurado

215 kB

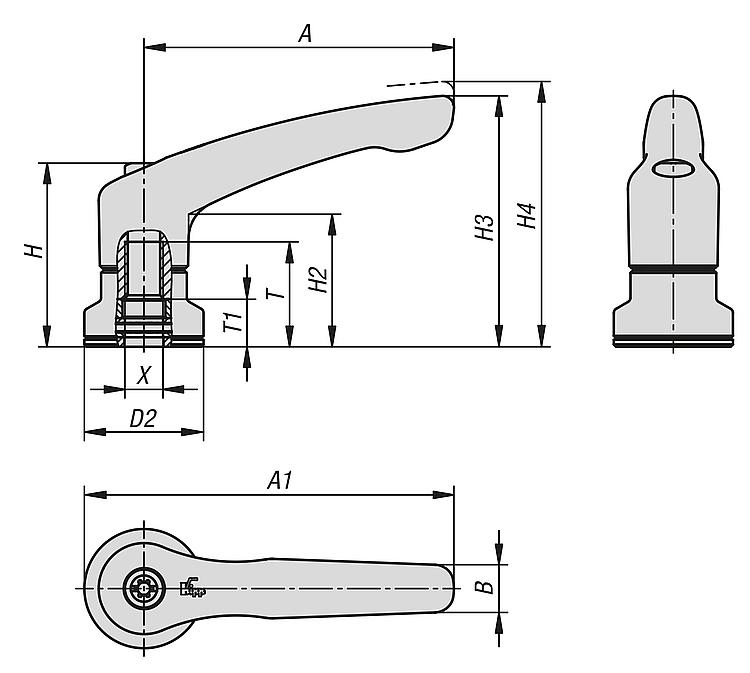

Planos

Selección/filtro de artículos

Referencia	Color del cuerpo de base	Superficie cuerpo de base	Tamaño	X	D2	H	H2	H3	H4	A	A1	B	T	T1	Precio
06451-10-208181	negro RAL 9005	mate texturado	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	612.00 MXN
06451-10-208182	naranja puro RAL 2004	mate texturado	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	612.00 MXN
06451-10-208183	amarillo colza RAL 1021	mate texturado	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	612.00 MXN
06451-10-208184	rojo tráfico RAL 3020	mate texturado	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	612.00 MXN
06451-10-208185	verde señal RAL 6032	mate texturado	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	612.00 MXN
06451-10-208186	azul tráfico RAL 5017	mate texturado	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	612.00 MXN
06451-10-208187	gris claro RAL 7035	mate texturado	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	612.00 MXN
06451-10-208188	gris ventana RAL 7040	mate texturado	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	612.00 MXN
06451-10-310181	negro RAL 9005	mate texturado	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10	653.04 MXN
06451-10-310182	naranja puro RAL 2004	mate texturado	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10	653.04 MXN
06451-10-310183	amarillo colza RAL 1021	mate texturado	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10	653.04 MXN
06451-10-310184	rojo tráfico RAL 3020	mate texturado	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10	653.04 MXN
06451-10-310185	verde señal RAL 6032	mate texturado	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10	653.04 MXN
06451-10-310186	azul tráfico RAL 5017	mate texturado	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10	653.04 MXN
06451-10-310187	gris claro RAL 7035	mate texturado	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10	653.04 MXN
06451-10-310188	gris ventana RAL 7040	mate texturado	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10	653.04 MXN
06451-10-410181	negro RAL 9005	mate texturado	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	712.32 MXN
06451-10-410182	naranja puro RAL 2004	mate texturado	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	712.32 MXN
06451-10-410183	amarillo colza RAL 1021	mate texturado	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	712.32 MXN
06451-10-410184	rojo tráfico RAL 3020	mate texturado	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	712.32 MXN
06451-10-410185	verde señal RAL 6032	mate texturado	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	712.32 MXN
06451-10-410186	azul tráfico RAL 5017	mate texturado	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	712.32 MXN
06451-10-410187	gris claro RAL 7035	mate texturado	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	712.32 MXN
06451-10-410188	gris ventana RAL 7040	mate texturado	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	712.32 MXN
06451-10-512181	negro RAL 9005	mate texturado	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	782.64 MXN
06451-10-512182	naranja puro RAL 2004	mate texturado	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	782.64 MXN
06451-10-512183	amarillo colza RAL 1021	mate texturado	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	782.64 MXN
06451-10-512184	rojo tráfico RAL 3020	mate texturado	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	782.64 MXN
06451-10-512185	verde señal RAL 6032	mate texturado	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	782.64 MXN
06451-10-512186	azul tráfico RAL 5017	mate texturado	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	782.64 MXN
06451-10-512187	gris claro RAL 7035	mate texturado	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	782.64 MXN
06451-10-512188	gris ventana RAL 7040	mate texturado	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	782.64 MXN
