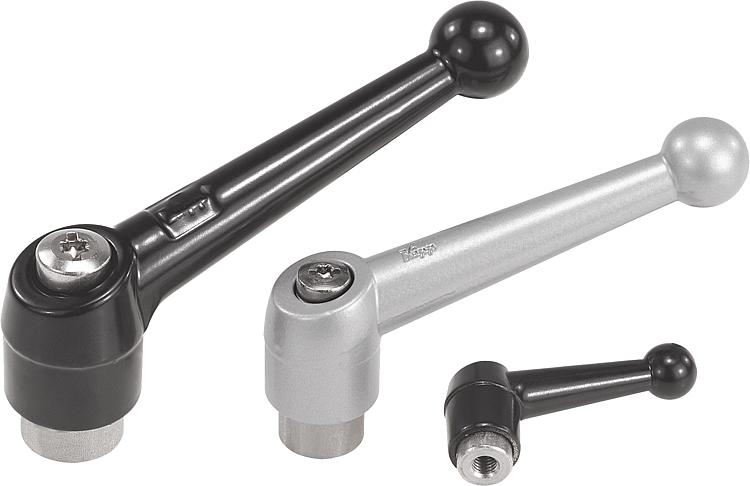

        Palancas de sujeción de fundición inyectada de cinc con rosca interior, inserto roscado de acero inoxidable

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Empuñadura de fundición inyectada de cinc según DIN EN 12844.
Partes de acero inoxidable 1.4305.

Versión:Empuñadura recubierta con plástico.
Piezas de acero inoxidable con acabado natural.Indicación:Colores suministrados de serie:
negro con acabado satinado, plata metalizada.A petición:Otras roscas interiores, colores y modelos especiales.
Medida "H1" disponible en otras longitudes con un recargo.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06411 Palancas de sujeción de fundición inyectada de cinc con rosca interior, inserto roscado de acero inoxidable

210 kB

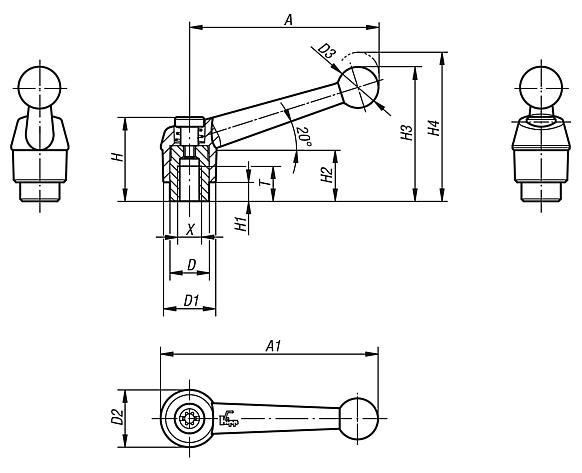

Planos

Selección/filtro de artículos

Referencia	Color del cuerpo de base	Tamaño	X	T	D	D1	D2	D3	H	H1	H2	H3	H4	A	A1	Número de dientes	Precio
06411-1041	negro con acabado satinado	1	M4	9	10	13	14	10,5	24,5	4	15	32,5	35,5	39	46	16	172.32 MXN
06411-1051	negro con acabado satinado	1	M5	9	10	13	14	10,5	24,5	4	15	32,5	35,5	39	46	16	172.32 MXN
06411-1061	negro con acabado satinado	1	M6	9	10	13	14	10,5	24,5	4	15	32,5	35,5	39	46	16	172.32 MXN
06411-2061	negro con acabado satinado	2	M6	12	13,5	18	18,5	15,5	28,5	6,5	16,5	45,5	49,5	64	73	20	214.56 MXN
06411-2081	negro con acabado satinado	2	M8	12	13,5	18	18,5	15,5	28,5	6,5	16,5	45,5	49,5	64	73	20	214.56 MXN
06411-3081	negro con acabado satinado	3	M8	14	16	21	22	17	37	10	23	57,5	61,5	79	90	22	243.12 MXN
06411-3101	negro con acabado satinado	3	M10	14	16	21	22	17	37	10	23	57,5	61,5	79	90	22	243.12 MXN
06411-4101	negro con acabado satinado	4	M10	17	19	25	26	19	42,5	10	26	67	72	95	108	24	315.84 MXN
06411-4121	negro con acabado satinado	4	M12	17	19	25	26	19	42,5	10	26	67	72	95	108	24	315.84 MXN
06411-5121	negro con acabado satinado	5	M12	23	23	30	31	22	49	12	32	79	84	110	126	26	392.16 MXN
06411-5161	negro con acabado satinado	5	M16	23	23	30	31	22	49	12	32	79	84	110	126	26	392.16 MXN
06411-1043	plata metalizada	1	M4	9	10	13	14	10,5	24,5	4	15	32,5	35,5	39	46	16	172.32 MXN
06411-1053	plata metalizada	1	M5	9	10	13	14	10,5	24,5	4	15	32,5	35,5	39	46	16	172.32 MXN
06411-1063	plata metalizada	1	M6	9	10	13	14	10,5	24,5	4	15	32,5	35,5	39	46	16	172.32 MXN
06411-2063	plata metalizada	2	M6	12	13,5	18	18,5	15,5	28,5	6,5	16,5	45,5	49,5	64	73	20	214.56 MXN
06411-2083	plata metalizada	2	M8	12	13,5	18	18,5	15,5	28,5	6,5	16,5	45,5	49,5	64	73	20	214.56 MXN
06411-3083	plata metalizada	3	M8	14	16	21	22	17	37	10	23	57,5	61,5	79	90	22	243.12 MXN
06411-3103	plata metalizada	3	M10	14	16	21	22	17	37	10	23	57,5	61,5	79	90	22	243.12 MXN
06411-4103	plata metalizada	4	M10	17	19	25	26	19	42,5	10	26	67	72	95	108	24	315.84 MXN
06411-4123	plata metalizada	4	M12	17	19	25	26	19	42,5	10	26	67	72	95	108	24	315.84 MXN
06411-5123	plata metalizada	5	M12	23	23	30	31	22	49	12	32	79	84	110	126	26	392.16 MXN
06411-5163	plata metalizada	5	M16	23	23	30	31	22	49	12	32	79	84	110	126	26	392.16 MXN
