        Palancas de sujeción de fundición inyectada de cinc con rosca interior, inserto roscado de acero inoxidable
        Palancas de sujeción con rosca interior, partes de acero inoxidable, mate estructurado

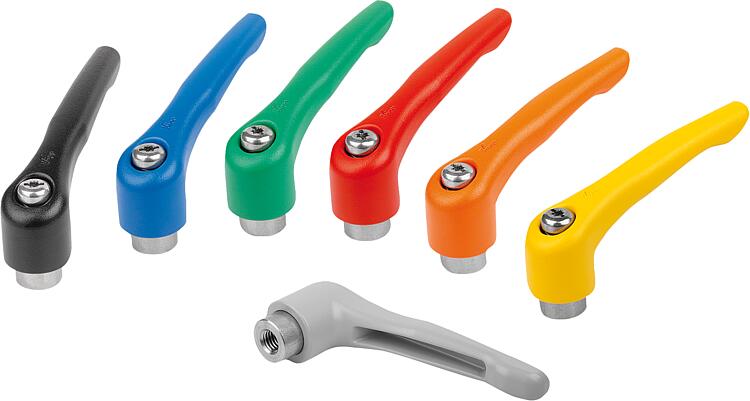

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Empuñadura de fundición inyectada de cinc según DIN EN 12844.
Partes de acero inoxidable 1.4305.

Versión:Empuñadura recubierta con plástico.
Partes de acero con acabado natural.A petición:Otras roscas interiores, colores y modelos especiales.
Medida "H1" disponible en otras longitudes con un recargo.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06451_STM Palancas de sujeción con rosca interior, partes de acero inoxidable, mate estructurado

230 kB

Planos

Selección/filtro de artículos

Referencia	Color del cuerpo de base	Superficie cuerpo de base	Tamaño	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Número de dientes	Precio
06451-003181	negro RAL 9005	mate texturado	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	154.80 MXN
06451-003182	naranja puro RAL 2004	mate texturado	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	154.80 MXN
06451-003183	amarillo colza RAL 1021	mate texturado	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	154.80 MXN
06451-003184	rojo tráfico RAL 3020	mate texturado	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	154.80 MXN
06451-003185	verde señal RAL 6032	mate texturado	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	154.80 MXN
06451-003186	azul tráfico RAL 5017	mate texturado	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	154.80 MXN
06451-003187	gris claro RAL 7035	mate texturado	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	154.80 MXN
06451-003188	gris ventana RAL 7040	mate texturado	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	154.80 MXN
06451-004181	negro RAL 9005	mate texturado	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	154.80 MXN
06451-004182	naranja puro RAL 2004	mate texturado	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	154.80 MXN
06451-004183	amarillo colza RAL 1021	mate texturado	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	154.80 MXN
06451-004184	rojo tráfico RAL 3020	mate texturado	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	154.80 MXN
06451-004185	verde señal RAL 6032	mate texturado	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	154.80 MXN
06451-004186	azul tráfico RAL 5017	mate texturado	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	154.80 MXN
06451-004187	gris claro RAL 7035	mate texturado	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	154.80 MXN
06451-004188	gris ventana RAL 7040	mate texturado	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	154.80 MXN
06451-005181	negro RAL 9005	mate texturado	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	154.80 MXN
06451-005182	naranja puro RAL 2004	mate texturado	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	154.80 MXN
06451-005183	amarillo colza RAL 1021	mate texturado	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	154.80 MXN
06451-005184	rojo tráfico RAL 3020	mate texturado	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	154.80 MXN
06451-005185	verde señal RAL 6032	mate texturado	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	154.80 MXN
06451-005186	azul tráfico RAL 5017	mate texturado	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	154.80 MXN
06451-005187	gris claro RAL 7035	mate texturado	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	154.80 MXN
06451-005188	gris ventana RAL 7040	mate texturado	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	154.80 MXN
06451-104181	negro RAL 9005	mate texturado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	154.80 MXN
06451-104182	naranja puro RAL 2004	mate texturado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	154.80 MXN
06451-104183	amarillo colza RAL 1021	mate texturado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	154.80 MXN
06451-104184	rojo tráfico RAL 3020	mate texturado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	154.80 MXN
06451-104185	verde señal RAL 6032	mate texturado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	154.80 MXN
06451-104186	azul tráfico RAL 5017	mate texturado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	154.80 MXN
06451-104187	gris claro RAL 7035	mate texturado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	154.80 MXN
06451-104188	gris ventana RAL 7040	mate texturado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	154.80 MXN
06451-105181	negro RAL 9005	mate texturado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	154.80 MXN
06451-105182	naranja puro RAL 2004	mate texturado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	154.80 MXN
06451-105183	amarillo colza RAL 1021	mate texturado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	154.80 MXN
06451-105184	rojo tráfico RAL 3020	mate texturado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	154.80 MXN
06451-105185	verde señal RAL 6032	mate texturado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	154.80 MXN
06451-105186	azul tráfico RAL 5017	mate texturado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	154.80 MXN
06451-105187	gris claro RAL 7035	mate texturado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	154.80 MXN
06451-105188	gris ventana RAL 7040	mate texturado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	154.80 MXN
06451-106181	negro RAL 9005	mate texturado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	154.80 MXN
06451-106182	naranja puro RAL 2004	mate texturado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	154.80 MXN
06451-106183	amarillo colza RAL 1021	mate texturado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	154.80 MXN
06451-106184	rojo tráfico RAL 3020	mate texturado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	154.80 MXN
06451-106185	verde señal RAL 6032	mate texturado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	154.80 MXN
06451-106186	azul tráfico RAL 5017	mate texturado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	154.80 MXN
06451-106187	gris claro RAL 7035	mate texturado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	154.80 MXN
06451-106188	gris ventana RAL 7040	mate texturado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	154.80 MXN
06451-206181	negro RAL 9005	mate texturado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	192.48 MXN
06451-206182	naranja puro RAL 2004	mate texturado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	192.48 MXN
06451-206183	amarillo colza RAL 1021	mate texturado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	192.48 MXN
06451-206184	rojo tráfico RAL 3020	mate texturado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	192.48 MXN
06451-206185	verde señal RAL 6032	mate texturado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	192.48 MXN
06451-206186	azul tráfico RAL 5017	mate texturado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	192.48 MXN
06451-206187	gris claro RAL 7035	mate texturado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	192.48 MXN
06451-206188	gris ventana RAL 7040	mate texturado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	192.48 MXN
06451-208181	negro RAL 9005	mate texturado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	192.48 MXN
06451-208182	naranja puro RAL 2004	mate texturado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	192.48 MXN
06451-208183	amarillo colza RAL 1021	mate texturado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	192.48 MXN
06451-208184	rojo tráfico RAL 3020	mate texturado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	192.48 MXN
06451-208185	verde señal RAL 6032	mate texturado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	192.48 MXN
06451-208186	azul tráfico RAL 5017	mate texturado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	192.48 MXN
06451-208187	gris claro RAL 7035	mate texturado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	192.48 MXN
06451-208188	gris ventana RAL 7040	mate texturado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	192.48 MXN
06451-308181	negro RAL 9005	mate texturado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	218.16 MXN
06451-308182	naranja puro RAL 2004	mate texturado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	218.16 MXN
06451-308183	amarillo colza RAL 1021	mate texturado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	218.16 MXN
06451-308184	rojo tráfico RAL 3020	mate texturado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	218.16 MXN
06451-308185	verde señal RAL 6032	mate texturado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	218.16 MXN
06451-308186	azul tráfico RAL 5017	mate texturado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	218.16 MXN
06451-308187	gris claro RAL 7035	mate texturado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	218.16 MXN
06451-308188	gris ventana RAL 7040	mate texturado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	218.16 MXN
06451-310181	negro RAL 9005	mate texturado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	218.16 MXN
06451-310182	naranja puro RAL 2004	mate texturado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	218.16 MXN
06451-310183	amarillo colza RAL 1021	mate texturado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	218.16 MXN
06451-310184	rojo tráfico RAL 3020	mate texturado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	218.16 MXN
06451-310185	verde señal RAL 6032	mate texturado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	218.16 MXN
06451-310186	azul tráfico RAL 5017	mate texturado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	218.16 MXN
06451-310187	gris claro RAL 7035	mate texturado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	218.16 MXN
06451-310188	gris ventana RAL 7040	mate texturado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	218.16 MXN
06451-410181	negro RAL 9005	mate texturado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	293.04 MXN
06451-410182	naranja puro RAL 2004	mate texturado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	293.04 MXN
06451-410183	amarillo colza RAL 1021	mate texturado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	293.04 MXN
06451-410184	rojo tráfico RAL 3020	mate texturado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	293.04 MXN
06451-410185	verde señal RAL 6032	mate texturado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	293.04 MXN
06451-410186	azul tráfico RAL 5017	mate texturado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	293.04 MXN
06451-410187	gris claro RAL 7035	mate texturado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	293.04 MXN
06451-410188	gris ventana RAL 7040	mate texturado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	293.04 MXN
06451-412181	negro RAL 9005	mate texturado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	293.04 MXN
06451-412182	naranja puro RAL 2004	mate texturado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	293.04 MXN
06451-412183	amarillo colza RAL 1021	mate texturado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	293.04 MXN
06451-412184	rojo tráfico RAL 3020	mate texturado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	293.04 MXN
06451-412185	verde señal RAL 6032	mate texturado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	293.04 MXN
06451-412186	azul tráfico RAL 5017	mate texturado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	293.04 MXN
06451-412187	gris claro RAL 7035	mate texturado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	293.04 MXN
06451-412188	gris ventana RAL 7040	mate texturado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	293.04 MXN
06451-512181	negro RAL 9005	mate texturado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	363.84 MXN
06451-512182	naranja puro RAL 2004	mate texturado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	363.84 MXN
06451-512183	amarillo colza RAL 1021	mate texturado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	363.84 MXN
06451-512184	rojo tráfico RAL 3020	mate texturado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	363.84 MXN
06451-512185	verde señal RAL 6032	mate texturado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	363.84 MXN
06451-512186	azul tráfico RAL 5017	mate texturado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	363.84 MXN
06451-512187	gris claro RAL 7035	mate texturado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	363.84 MXN
06451-512188	gris ventana RAL 7040	mate texturado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	363.84 MXN
06451-516181	negro RAL 9005	mate texturado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	363.84 MXN
06451-516182	naranja puro RAL 2004	mate texturado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	363.84 MXN
06451-516183	amarillo colza RAL 1021	mate texturado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	363.84 MXN
06451-516184	rojo tráfico RAL 3020	mate texturado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	363.84 MXN
06451-516185	verde señal RAL 6032	mate texturado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	363.84 MXN
06451-516186	azul tráfico RAL 5017	mate texturado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	363.84 MXN
06451-516187	gris claro RAL 7035	mate texturado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	363.84 MXN
06451-516188	gris ventana RAL 7040	mate texturado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	363.84 MXN
