        Palancas de sujeción de fundición inyectada de cinc con rosca interior y tapa protectora, inserto roscado de acero bruñido

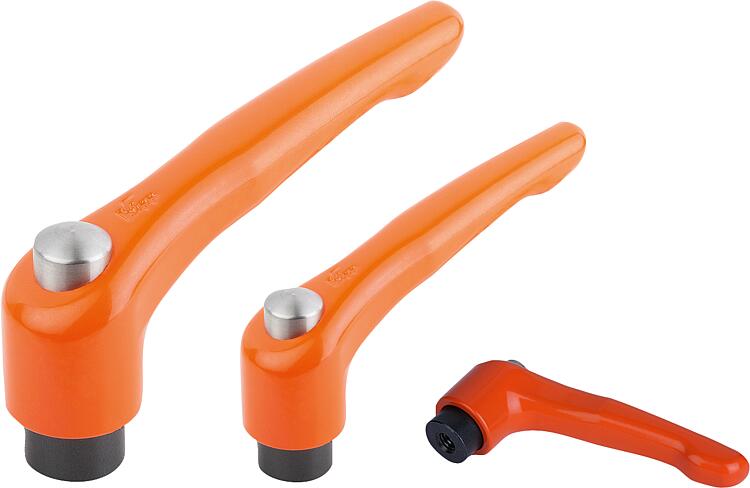

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Empuñadura de fundición inyectada según DIN EN 12844.
Partes de acero con clase de resistencia 5.8.
Tapa protectora de acero inoxidable 1.4305.

Versión:Empuñadura recubierta con plástico.
Partes de acero bruñido.
Tapa protectora de acero inoxidable, acabado naturalIndicación:Colores estándar suministrados:
naranja RAL 2004.A petición:Otras roscas interiores, colores y modelos especiales.
Medida "H1" disponible en otras longitudes con un recargo.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06450 Palancas de sujeción de fundición inyectada de cinc con rosca interior y tapa protectora, inserto roscado de acero bruñido

138 kB

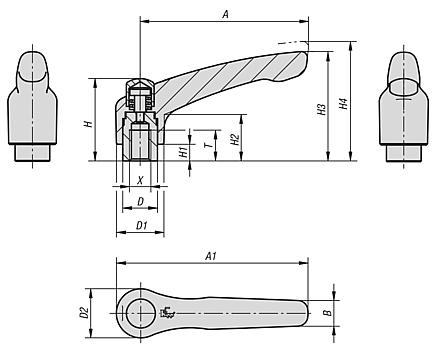

Planos

Vista general de artículos (comprimida)

Selección/filtro de artículos

Referencia	Color del cuerpo de base	Tamaño	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Número de dientes	Precio
06450-92062	naranja puro RAL 2004	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	173.28 MXN
06450-92082	naranja puro RAL 2004	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	173.28 MXN
06450-93082	naranja puro RAL 2004	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	191.28 MXN
06450-93102	naranja puro RAL 2004	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	191.28 MXN
