        Palancas de sujeción plana de acero inoxidable con rosca exterior

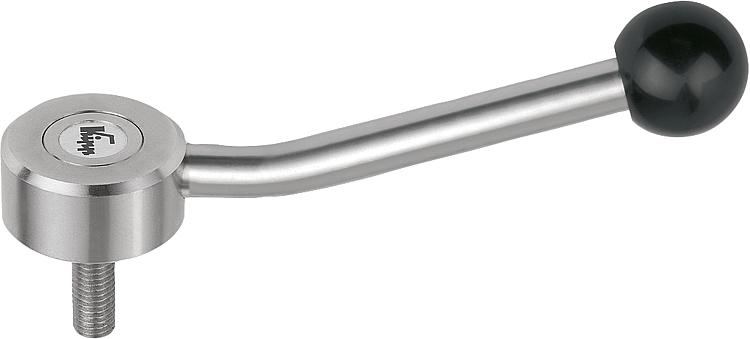

        Palanca de sujeción plana de acero inoxidable con rosca exterior, 15 grados

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Partes de acero inoxidable 1.4305.
Botón esférico de plástico negro.

Versión:Partes de acero con acabado natural.A petición:Otras roscas exteriores, longitudes de tornillo y modelos especiales.

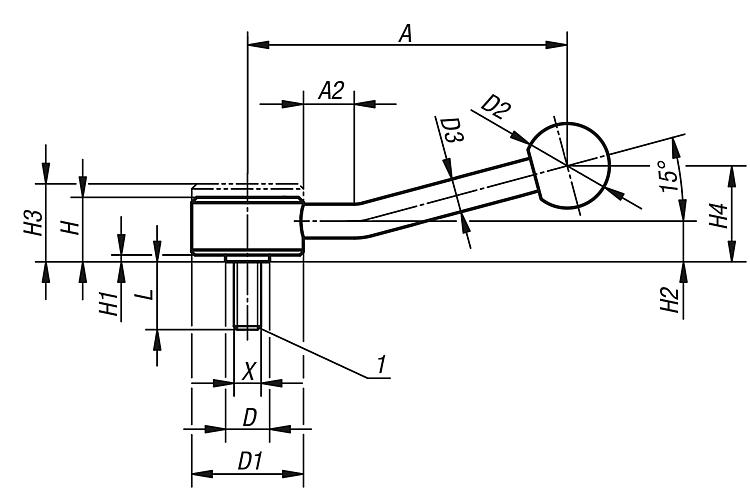

A petición, medidas "H1" y "A" disponibles en otras longitudes con un recargo.Indicación sobre el dibujo:

1) Extremo achaflanado DIN EN ISO 4753

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06401_15 Palanca de sujeción plana de acero inoxidable con rosca exterior, 15 grados

137 kB

Planos

Selección/filtro de artículos

Referencia	Forma	X	A=Longitud de empuñadura	A2	D	D1	D2	D3	H	H1	H2	H3	H4	Número de dientes	L	Precio
06401-1082X30	15°	M8	100	15	13,5	33	25	10	19	2	12	23	29	26	30	647.04 MXN
06401-1082X40	15°	M8	100	15	13,5	33	25	10	19	2	12	23	29	26	40	677.76 MXN
06401-1082X50	15°	M8	100	15	13,5	33	25	10	19	2	12	23	29	26	50	677.76 MXN
06401-2102X30	15°	M10	127	15	19	41	30	12	22	2	13,5	26	38	30	30	789.60 MXN
06401-2102X40	15°	M10	127	15	19	41	30	12	22	2	13,5	26	38	30	40	832.32 MXN
06401-2102X50	15°	M10	127	15	19	41	30	12	22	2	13,5	26	38	30	50	832.32 MXN
06401-2102X60	15°	M10	127	15	19	41	30	12	22	2	13,5	26	38	30	60	832.32 MXN
06401-2122X30	15°	M12	127	15	19	41	30	12	22	2	13,5	26	38	30	30	789.60 MXN
06401-2122X40	15°	M12	127	15	19	41	30	12	22	2	13,5	26	38	30	40	832.32 MXN
06401-2122X50	15°	M12	127	15	19	41	30	12	22	2	13,5	26	38	30	50	832.32 MXN
06401-2122X60	15°	M12	127	15	19	41	30	12	22	2	13,5	26	38	30	60	832.32 MXN
06401-3162X40	15°	M16	145	15	23	45	37	14	28	2	17	33	48	36	40	984.24 MXN
06401-3162X50	15°	M16	145	15	23	45	37	14	28	2	17	33	48	36	50	984.24 MXN
06401-3162X60	15°	M16	145	15	23	45	37	14	28	2	17	33	48	36	60	984.24 MXN
