        Palancas de sujeción de acero con rosca interior

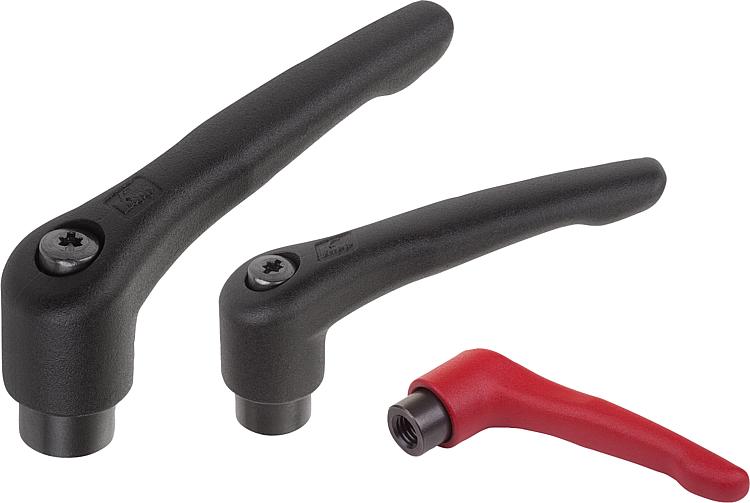

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Empuñadura de 1.0401.
Otras partes de acero con clase de resistencia 5.8.Versión:Empuñadura recubierta con plástico de estructura fina.
Partes de acero bruñido.Indicación:Colores estándar suministrados:
Negro de estructura fina,
rojo RAL 3003 de estructura fina.

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06442 Palancas de sujeción de acero con rosca interior

220 kB

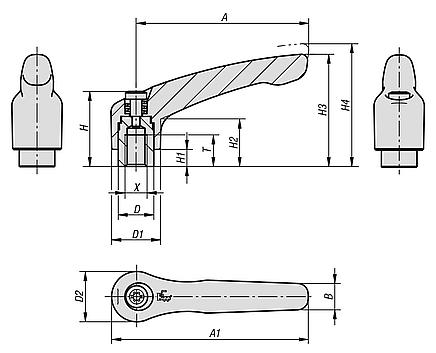

Planos

Vista general de artículos (comprimida)

Selección/filtro de artículos

Referencia	Color del cuerpo de base	Tamaño	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Número de dientes	Precio
06442-1041	negro RAL 9005	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	162.96 MXN
06442-1051	negro RAL 9005	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	162.96 MXN
06442-1061	negro RAL 9005	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	162.96 MXN
06442-2061	negro RAL 9005	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	219.84 MXN
06442-2081	negro RAL 9005	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	219.84 MXN
06442-3081	negro RAL 9005	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	263.28 MXN
06442-3101	negro RAL 9005	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	263.28 MXN
06442-4101	negro RAL 9005	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	339.12 MXN
06442-4121	negro RAL 9005	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	339.12 MXN
06442-5121	negro RAL 9005	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	534.72 MXN
06442-5161	negro RAL 9005	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	534.72 MXN
06442-10427	rojo rubí RAL 3003	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	162.96 MXN
06442-10527	rojo rubí RAL 3003	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	162.96 MXN
06442-10627	rojo rubí RAL 3003	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	162.96 MXN
06442-20627	rojo rubí RAL 3003	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	219.84 MXN
06442-20827	rojo rubí RAL 3003	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	219.84 MXN
06442-30827	rojo rubí RAL 3003	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	263.28 MXN
06442-31027	rojo rubí RAL 3003	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	263.28 MXN
06442-41027	rojo rubí RAL 3003	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	339.12 MXN
06442-41227	rojo rubí RAL 3003	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	339.12 MXN
06442-51227	rojo rubí RAL 3003	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	534.72 MXN
06442-51627	rojo rubí RAL 3003	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	534.72 MXN
