        Palancas de sujeción de fundición inyectada de cinc con rosca interior, inserto roscado de acero bruñido

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Empuñadura de fundición inyectada de cinc según DIN EN 12844.
Partes de acero con clase de resistencia 5.8.Versión:Empuñadura recubierta con plástico.

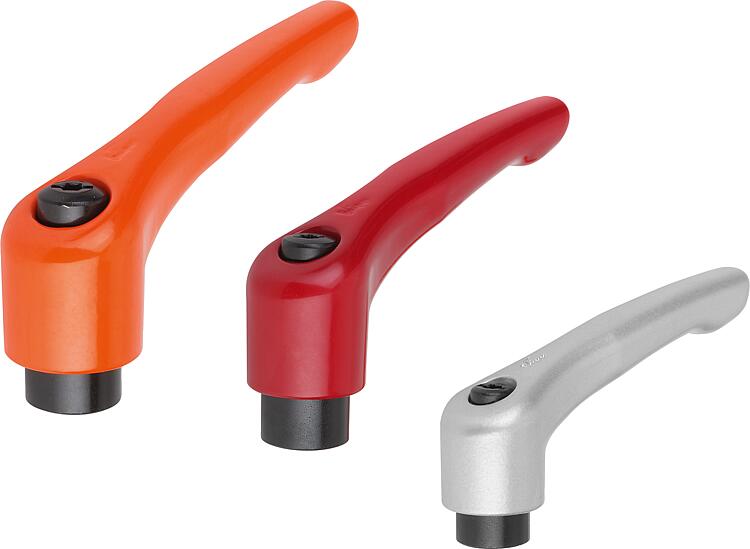

Partes de acero bruñido.Indicación:Colores suministrados de serie:

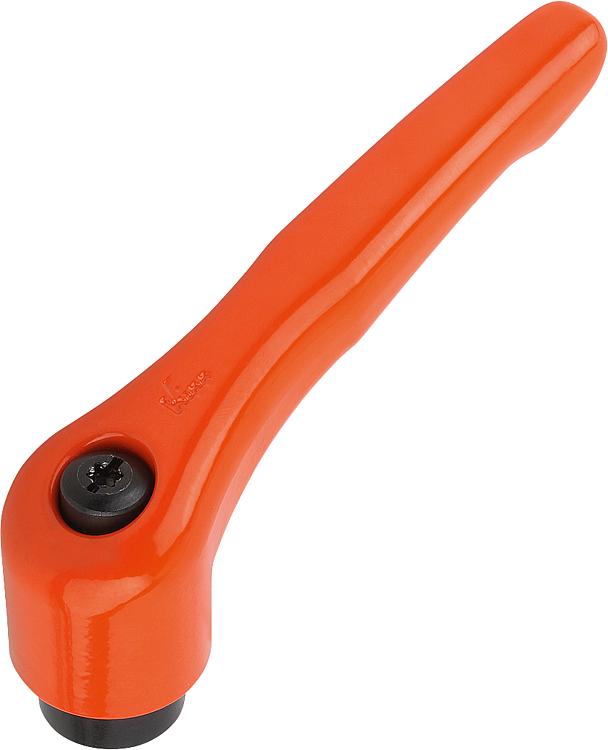

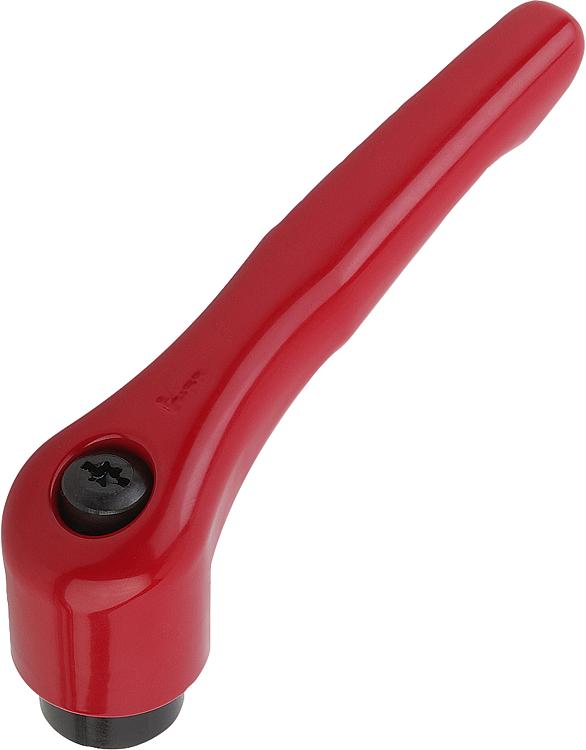

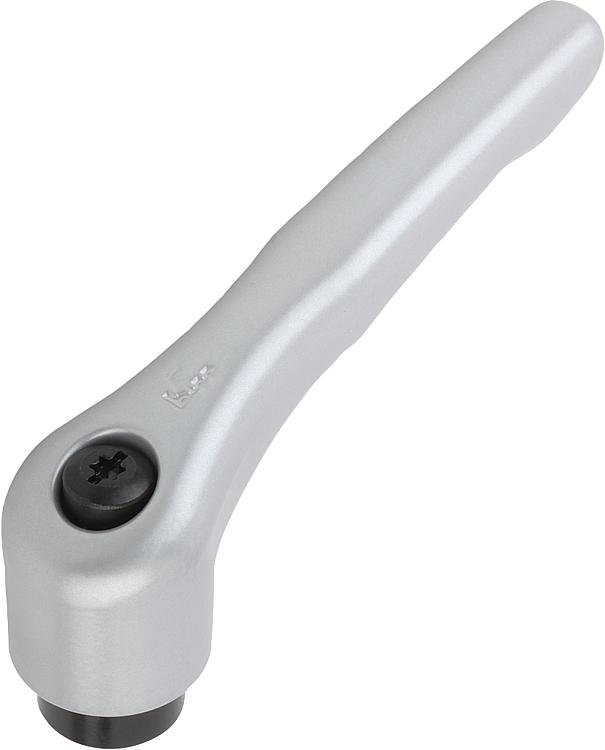

naranja RAL 2004, rojo rubí RAL 3003, plata metalizada.A petición:Otras roscas interiores, colores y modelos especiales.
Medida "H1" disponible en otras longitudes con un recargo.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06450 Palancas de sujeción de fundición inyectada de cinc con rosca interior, inserto roscado de acero bruñido

324 kB

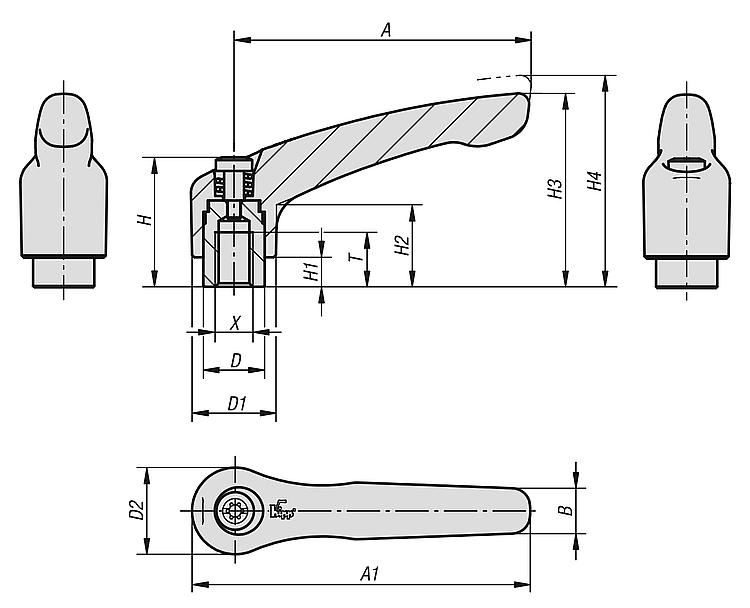

Planos

Vista general de artículos (comprimida)

Selección/filtro de artículos

Referencia	Color del cuerpo de base	Material del cuerpo de base	Tamaño	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Número de dientes	Precio
06450-0032	naranja puro RAL 2004	cinc	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	108.24 MXN
06450-00327	rojo rubí RAL 3003	cinc	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	108.24 MXN
06450-0033	plata metalizada	cinc	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	108.24 MXN
06450-0042	naranja puro RAL 2004	cinc	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	108.24 MXN
06450-00427	rojo rubí RAL 3003	cinc	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	108.24 MXN
06450-0043	plata metalizada	cinc	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	108.24 MXN
06450-0052	naranja puro RAL 2004	cinc	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	108.24 MXN
06450-00527	rojo rubí RAL 3003	cinc	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	108.24 MXN
06450-0053	plata metalizada	cinc	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	108.24 MXN
06450-1042	naranja puro RAL 2004	cinc	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	108.24 MXN
06450-10427	rojo rubí RAL 3003	cinc	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	108.24 MXN
06450-1043	plata metalizada	cinc	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	108.24 MXN
06450-1052	naranja puro RAL 2004	cinc	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	108.24 MXN
06450-10527	rojo rubí RAL 3003	cinc	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	108.24 MXN
06450-1053	plata metalizada	cinc	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	108.24 MXN
06450-1062	naranja puro RAL 2004	cinc	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	108.24 MXN
06450-10627	rojo rubí RAL 3003	cinc	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	108.24 MXN
06450-1063	plata metalizada	cinc	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	108.24 MXN
06450-2062	naranja puro RAL 2004	cinc	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	136.08 MXN
06450-20627	rojo rubí RAL 3003	cinc	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	136.08 MXN
06450-2063	plata metalizada	cinc	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	136.08 MXN
06450-2082	naranja puro RAL 2004	cinc	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	136.08 MXN
06450-20827	rojo rubí RAL 3003	cinc	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	136.08 MXN
06450-2083	plata metalizada	cinc	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	136.08 MXN
06450-3082	naranja puro RAL 2004	cinc	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	148.56 MXN
06450-30827	rojo rubí RAL 3003	cinc	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	148.56 MXN
06450-3083	plata metalizada	cinc	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	148.56 MXN
06450-3102	naranja puro RAL 2004	cinc	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	148.56 MXN
06450-31027	rojo rubí RAL 3003	cinc	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	148.56 MXN
06450-3103	plata metalizada	cinc	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	148.56 MXN
06450-4102	naranja puro RAL 2004	cinc	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	173.76 MXN
06450-41027	rojo rubí RAL 3003	cinc	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	173.76 MXN
06450-4103	plata metalizada	cinc	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	173.76 MXN
06450-4122	naranja puro RAL 2004	cinc	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	173.76 MXN
06450-41227	rojo rubí RAL 3003	cinc	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	173.76 MXN
06450-4123	plata metalizada	cinc	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	173.76 MXN
06450-5122	naranja puro RAL 2004	cinc	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	217.20 MXN
06450-51227	rojo rubí RAL 3003	cinc	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	217.20 MXN
06450-5123	plata metalizada	cinc	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	217.20 MXN
06450-5162	naranja puro RAL 2004	cinc	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	217.20 MXN
06450-51627	rojo rubí RAL 3003	cinc	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	217.20 MXN
06450-5163	plata metalizada	cinc	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	217.20 MXN
