        Ruedas de mano de dos radios de aluminio con empuñadura cilíndrica plegable

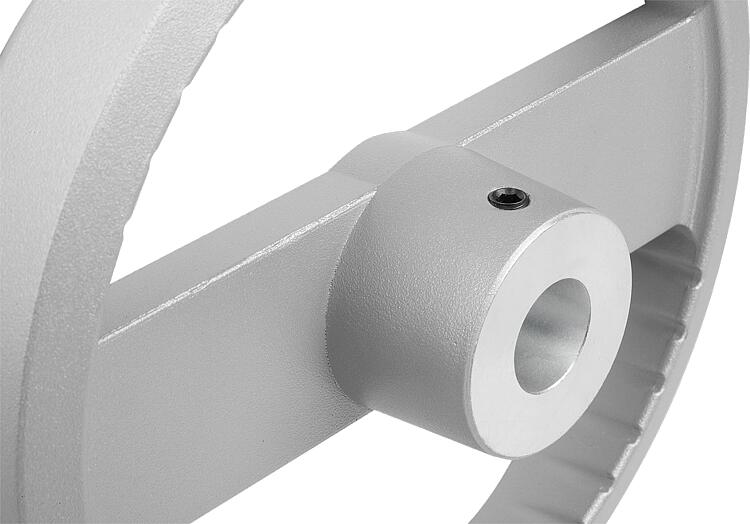

        Ruedas de mano de dos radios de aluminio con empuñadura cilíndrica plegable, forma A, con agujero de referencia y perforación transversal

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Volante de aluminio.
Empuñadura cilíndrica y cubierta de cubo de termoplástico, negro.
Eje de la empuñadura cilíndrica de acero inoxidable bruñido.

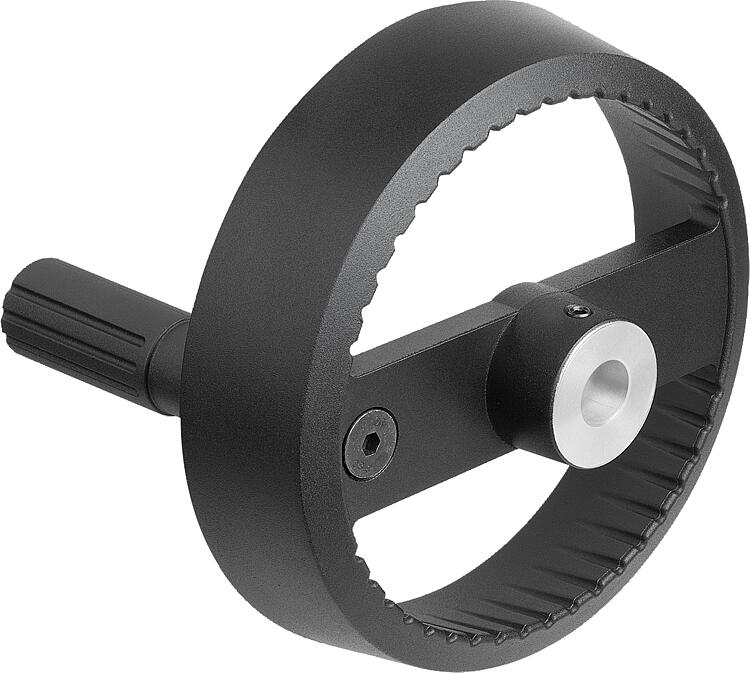

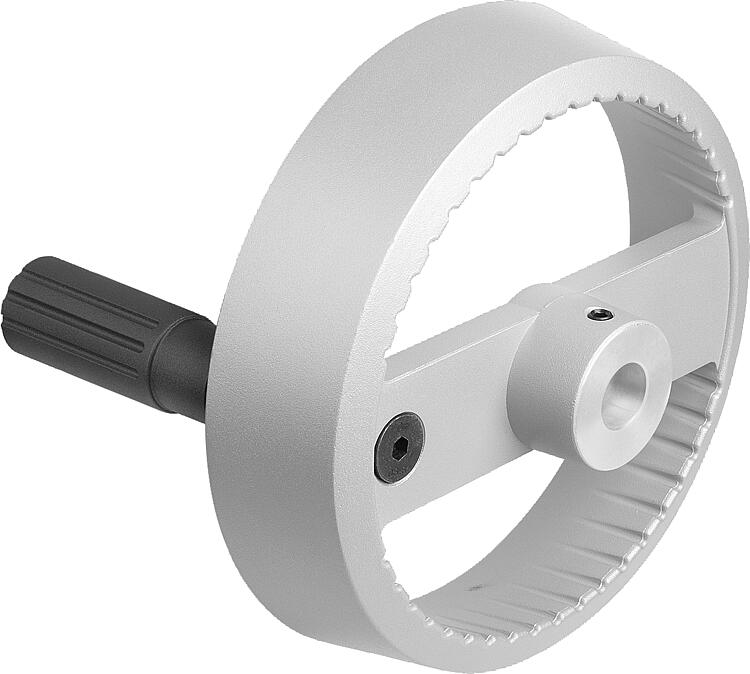

Tornillo prisionero ISO 4027 de acero con clase de resistencia 45 H, negro.Versión:Con recubrimiento de polvo negro o plata.Indicación:Marcha circular y excentricidad axial de la llanta de la rueda ≤ 0,4 mm.Montaje:La cubierta del cubo se suministra sin montar.
Los volantes se tienen que asegurar axialmente o fijar mediante un tornillo de cabeza cilíndrica DIN 6912 y una arandela de apoyo 07375 mediante la conexión del chavetero en el árbol.
En las versiones con perforación transversal la sujeción se realiza mediante un tornillo de sujeción atornillado ISO 4027.Accesorios:07375 Arandelas de apoyo.
07161 Tornillos de cabeza cilíndrica con hexágono interior, cabeza baja DIN 6912.Volumen de suministroVolante de aluminio.
Cubierta del cubo.
Empuñadura cilíndrica giratoria.
Tornillo prisionero ISO 4027 (versiones con perforación transversal).Indicación sobre el dibujo:

1) Posición de la perforación transversal desplazada 90° con respecto al chavetero

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06276-12_A Ruedas de mano de dos radios de aluminio con empuñadura cilíndrica plegable, forma A, con agujero de referencia y perforación transversal

836 kB

Planos

Selección/filtro de artículos

Referencia	Color del cuerpo de base	Forma	Modelo de forma	A	D1	D2	D3	D4	D5	D6	D7	H	H2	L	L1	L2	L3	Precio
06276-12-1251216	negro	A	agujero de referencia con perforación transversal	42	125	12	31	19,9	M6	20	M6	17,6	6,5	105	18	56	49	912.48 MXN
06276-12-1251416	negro	A	agujero de referencia con perforación transversal	42	125	14	31	19,9	M6	20	M6	17,6	6,5	105	18	56	49	912.48 MXN
06276-12-1601416	negro	A	agujero de referencia con perforación transversal	55	160	14	36	26	M8	26	M6	17,8	6,5	137	20	80	57	1,132.56 MXN
06276-12-1601616	negro	A	agujero de referencia con perforación transversal	55	160	16	36	26	M8	26	M6	17,8	8	137	20	80	57	1,132.56 MXN
06276-12-1251226	plata	A	agujero de referencia con perforación transversal	42	125	12	31	19,9	M6	20	M6	17,6	6,5	105	18	56	49	912.48 MXN
06276-12-1251426	plata	A	agujero de referencia con perforación transversal	42	125	14	31	19,9	M6	20	M6	17,6	6,5	105	18	56	49	912.48 MXN
06276-12-1601426	plata	A	agujero de referencia con perforación transversal	55	160	14	36	26	M8	26	M6	17,8	6,5	137	20	80	57	1,132.56 MXN
06276-12-1601626	plata	A	agujero de referencia con perforación transversal	55	160	16	36	26	M8	26	M6	17,8	8	137	20	80	57	1,132.56 MXN
