        Volantes DIN 950 de aluminio

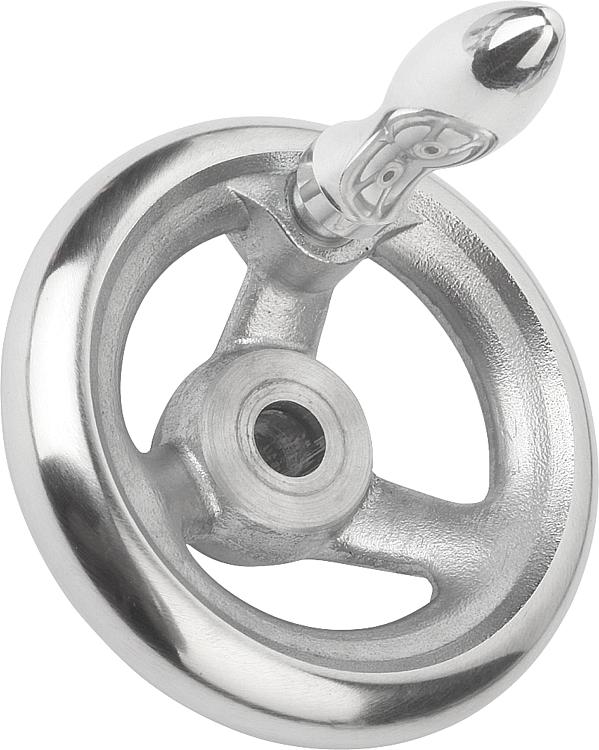

        Volantes DIN 950 de aluminio con empuñadura bombeada giratoria

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Volante de aluminio.
Empuñadura bombeada fija de aluminio, parte del eje de acero bruñido.
Empuñadura bombeada giratoria de aluminio, parte del eje de acero galvanizado y cromado en azul.Versión:Llanta de la rueda girada y pulida.
A petición:Cubos con hembra cuadrada o volantes recubiertos con plástico.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06273_MDG Volantes DIN 950 de aluminio con empuñadura bombeada giratoria

290 kB

Planos

Selección/filtro de artículos

Referencia	Versión 1	D1	D2	D3≈	L1	L3	B3	T	Número de radios	Empuñadura bombeada giratoria DIN 98, forma E	Precio
06273-4080X10	agujero de referencia	80	10H7	24	16	29	-	-	3	ø16 x M6 x 54.5	408.24 MXN
06273-4080X12	agujero de referencia	80	12H7	24	16	29	-	-	3	ø16 x M6 x 54.5	408.24 MXN
06273-4100X10	agujero de referencia	100	10H7	26	17	33	-	-	3	ø16 x M6 x 54.5	425.28 MXN
06273-4100X12	agujero de referencia	100	12H7	26	17	33	-	-	3	ø16 x M6 x 54.5	425.28 MXN
06273-4125X12	agujero de referencia	125	12H7	28	18	36	-	-	3	ø20 x M8 x 67	517.44 MXN
06273-4125X14	agujero de referencia	125	14H7	28	18	36	-	-	3	ø20 x M8 x 67	517.44 MXN
06273-4140X14	agujero de referencia	140	14H7	30	19	39	-	-	3	ø20 x M8 x 67	578.64 MXN
06273-4140X16	agujero de referencia	140	16H7	30	19	39	-	-	3	ø20 x M8 x 67	578.64 MXN
06273-4160X14	agujero de referencia	160	14H7	32	20	40	-	-	3	ø25 x M10 x 83	671.04 MXN
06273-4160X16	agujero de referencia	160	16H7	32	20	40	-	-	3	ø25 x M10 x 83	671.04 MXN
06273-4180X16	agujero de referencia	180	16H7	37	22	43	-	-	3	ø25 x M10 x 83	816.48 MXN
06273-4180X18	agujero de referencia	180	18H7	37	22	43	-	-	3	ø25 x M10 x 83	816.48 MXN
06273-4200X18	agujero de referencia	200	18H7	38	24	45	-	-	3	ø25 x M10 x 83	871.20 MXN
06273-4200X22	agujero de referencia	200	22H7	38	24	45	-	-	3	ø25 x M10 x 83	871.20 MXN
06273-4250X22	agujero de referencia	250	22H7	45	28	50	-	-	5	ø32 x M12 x 105,5	1,322.40 MXN
06273-4250X26	agujero de referencia	250	26H7	45	28	50	-	-	5	ø32 x M12 x 105,5	1,322.40 MXN
06273-4315X26	agujero de referencia	315	26H7	53	33	56	-	-	5	ø32 x M12 x 105,5	1,912.80 MXN
06273-4315X30	agujero de referencia	315	30H7	53	33	56	-	-	5	ø32 x M12 x 105,5	1,912.80 MXN
06273-4400X30	agujero de referencia	400	30H7	65	38	63	-	-	5	ø36 x M16 x 117	3,188.40 MXN
06273-4400X34	agujero de referencia	400	34H7	65	38	63	-	-	5	ø36 x M16 x 117	3,188.40 MXN
06273-4500X34	agujero de referencia	500	34H7	78	45	72	-	-	5	ø36 x M16 x 117	4,933.44 MXN
06273-4500X40	agujero de referencia	500	40H7	78	45	72	-	-	5	ø36 x M16 x 117	4,933.44 MXN
06273-5080X10	agujero de referencia con ranura	80	10H7	24	16	29	3	11,4	3	ø16 x M6 x 54.5	442.56 MXN
06273-5080X12	agujero de referencia con ranura	80	12H7	24	16	29	4	13,8	3	ø16 x M6 x 54.5	442.56 MXN
06273-5100X10	agujero de referencia con ranura	100	10H7	26	17	33	3	11,4	3	ø16 x M6 x 54.5	473.04 MXN
06273-5100X12	agujero de referencia con ranura	100	12H7	26	17	33	4	13,8	3	ø16 x M6 x 54.5	473.04 MXN
06273-5125X12	agujero de referencia con ranura	125	12H7	28	18	36	4	13,8	3	ø20 x M8 x 67	568.32 MXN
06273-5125X14	agujero de referencia con ranura	125	14H7	28	18	36	5	16,3	3	ø20 x M8 x 67	568.32 MXN
06273-5140X14	agujero de referencia con ranura	140	14H7	30	19	39	5	16,3	3	ø20 x M8 x 67	633.60 MXN
06273-5140X16	agujero de referencia con ranura	140	16H7	30	19	39	5	18,3	3	ø20 x M8 x 67	633.60 MXN
06273-5160X14	agujero de referencia con ranura	160	14H7	32	20	40	5	16,3	3	ø25 x M10 x 83	706.56 MXN
06273-5160X16	agujero de referencia con ranura	160	16H7	32	20	40	5	18,3	3	ø25 x M10 x 83	706.56 MXN
06273-5180X16	agujero de referencia con ranura	180	16H7	37	22	43	5	18,3	3	ø25 x M10 x 83	857.28 MXN
06273-5180X18	agujero de referencia con ranura	180	18H7	37	22	43	6	20,8	3	ø25 x M10 x 83	857.28 MXN
06273-5200X18	agujero de referencia con ranura	200	18H7	38	24	45	6	20,8	3	ø25 x M10 x 83	914.16 MXN
06273-5200X22	agujero de referencia con ranura	200	22H7	38	24	45	6	24,8	3	ø25 x M10 x 83	914.16 MXN
06273-5250X22	agujero de referencia con ranura	250	22H7	45	28	50	6	24,8	5	ø32 x M12 x 105,5	1,370.88 MXN
06273-5250X26	agujero de referencia con ranura	250	26H7	45	28	50	8	29,3	5	ø32 x M12 x 105,5	1,370.88 MXN
06273-5315X26	agujero de referencia con ranura	315	26H7	53	33	56	8	29,3	5	ø32 x M12 x 105,5	1,966.56 MXN
06273-5315X30	agujero de referencia con ranura	315	30H7	53	33	56	8	33,3	5	ø32 x M12 x 105,5	1,966.56 MXN
06273-5400X30	agujero de referencia con ranura	400	30H7	65	38	63	8	33,3	5	ø36 x M16 x 117	3,249.36 MXN
06273-5400X34	agujero de referencia con ranura	400	34H7	65	38	63	10	37,3	5	ø36 x M16 x 117	3,249.36 MXN
06273-5500X34	agujero de referencia con ranura	500	34H7	78	45	72	10	37,3	5	ø36 x M16 x 117	5,070.00 MXN
06273-5500X40	agujero de referencia con ranura	500	40H7	78	45	72	12	43,3	5	ø36 x M16 x 117	5,070.00 MXN
