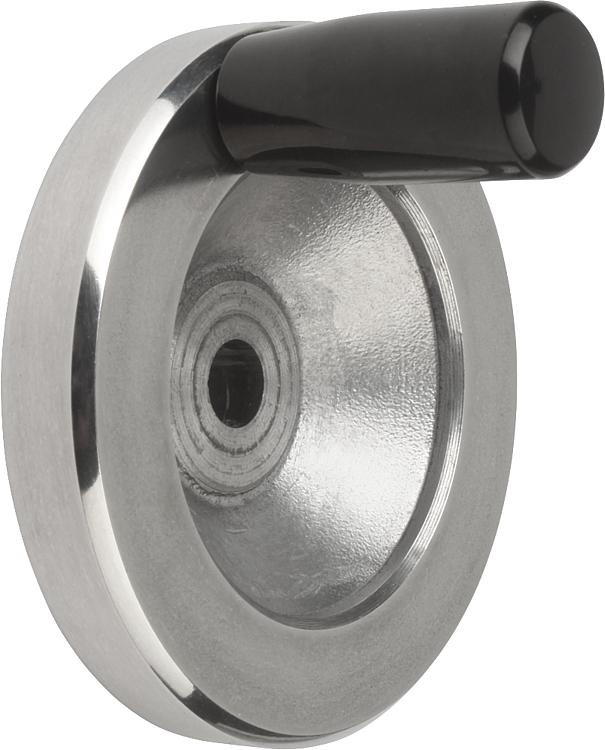

        Volantes de disco de aluminio, con empuñadura cilíndrica fija

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Volante de disco de aluminio.
Empuñadura cilíndrica de duroplast PF 31-DIN 7708, negro, parte del eje de acero galvanizado.Versión:Llanta de la rueda girada y pulida.
Marcha circular y excentricidad axial de la llanta de la rueda por debajo de IT 12.A petición:Cubos con hembra cuadrada o volantes de disco recubiertos con plástico.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06275_MFG Volantes de disco de aluminio, con empuñadura cilíndrica fija

228 kB

Planos

Selección/filtro de artículos

Referencia	Versión 1	D1	D2	D3	L1	L3	B3	T	Empuñadura cilíndrica fija	Precio
06275-2080X10	agujero de referencia	80	10H7	26	16	31	-	-	ø18 x M6 x 40	316.08 MXN
06275-2080X12	agujero de referencia	80	12H7	26	16	31	-	-	ø18 x M6 x 40	316.08 MXN
06275-2100X10	agujero de referencia	100	10H7	31	17	34	-	-	ø18 x M6 x 40	353.52 MXN
06275-2100X12	agujero de referencia	100	12H7	31	17	34	-	-	ø18 x M6 x 40	353.52 MXN
06275-2125X12	agujero de referencia	125	12H7	30	18	37	-	-	ø21 x M8 x 50	442.80 MXN
06275-2125X14	agujero de referencia	125	14H7	30	18	37	-	-	ø21 x M8 x 50	442.80 MXN
06275-2140X14	agujero de referencia	140	14H7	34	19	34	-	-	ø21 x M8 x 50	493.68 MXN
06275-2140X15	agujero de referencia	140	15H7	34	19	34	-	-	ø21 x M8 x 50	493.68 MXN
06275-2160X15	agujero de referencia	160	15H7	40	20	40	-	-	ø26 x M10 x 80	689.28 MXN
06275-2160X16	agujero de referencia	160	16H7	40	20	40	-	-	ø26 x M10 x 80	689.28 MXN
06275-2200X18	agujero de referencia	200	18H7	50	24	46	-	-	ø26 x M10 x 80	828.96 MXN
06275-2200X20	agujero de referencia	200	20H7	50	24	46	-	-	ø26 x M10 x 80	828.96 MXN
06275-2250X22	agujero de referencia	250	22H7	50	28	49	-	-	ø28 x M12 x 90	1,365.12 MXN
06275-2250X24	agujero de referencia	250	24H7	50	28	49	-	-	ø28 x M12 x 90	1,365.12 MXN
06275-3080X10	agujero de referencia con ranura	80	10H7	26	16	31	3	11,4	ø18 x M6 x 40	354.72 MXN
06275-3080X12	agujero de referencia con ranura	80	12H7	26	16	31	4	13,8	ø18 x M6 x 40	354.72 MXN
06275-3100X10	agujero de referencia con ranura	100	10H7	31	17	34	3	11,4	ø18 x M6 x 40	389.52 MXN
06275-3100X12	agujero de referencia con ranura	100	12H7	31	17	34	4	13,8	ø18 x M6 x 40	389.52 MXN
06275-3125X12	agujero de referencia con ranura	125	12H7	30	18	37	4	13,8	ø21 x M8 x 50	482.64 MXN
06275-3125X14	agujero de referencia con ranura	125	14H7	30	18	37	5	16,3	ø21 x M8 x 50	482.64 MXN
06275-3140X14	agujero de referencia con ranura	140	14H7	34	19	34	5	16,3	ø21 x M8 x 50	532.32 MXN
06275-3140X15	agujero de referencia con ranura	140	15H7	34	19	34	5	17,3	ø21 x M8 x 50	532.32 MXN
06275-3160X15	agujero de referencia con ranura	160	15H7	40	20	40	5	17,3	ø26 x M10 x 80	732.00 MXN
06275-3160X16	agujero de referencia con ranura	160	16H7	40	20	40	5	18,3	ø26 x M10 x 80	732.00 MXN
06275-3200X18	agujero de referencia con ranura	200	18H7	50	24	46	6	20,8	ø26 x M10 x 80	875.52 MXN
06275-3200X20	agujero de referencia con ranura	200	20H7	50	24	46	6	22,8	ø26 x M10 x 80	875.52 MXN
06275-3250X22	agujero de referencia con ranura	250	22H7	50	28	49	6	24,8	ø28 x M12 x 90	1,425.12 MXN
06275-3250X24	agujero de referencia con ranura	250	24H7	50	28	49	8	27,3	ø28 x M12 x 90	1,425.12 MXN
