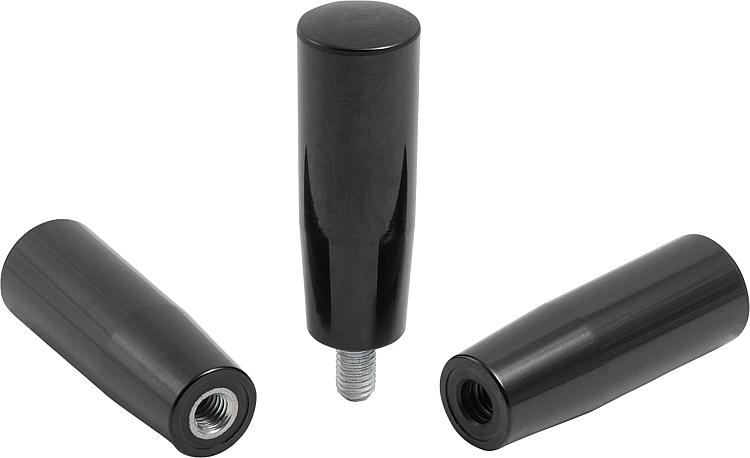

        Empuñaduras cónicas

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Duroplast PF 31, negro.

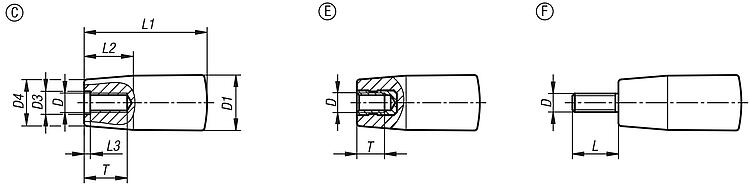

Casquillo o perno roscado de acero galvanizado.Versión:Con un brillo intenso.A petición:Otros colores.Indicación sobre el dibujo:

Forma C: rosca prensada
Forma E: casquillo roscado

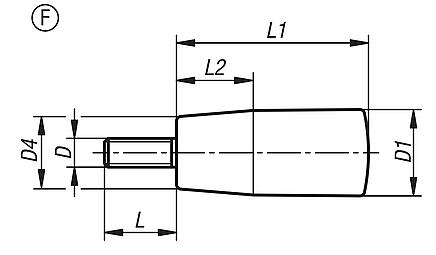

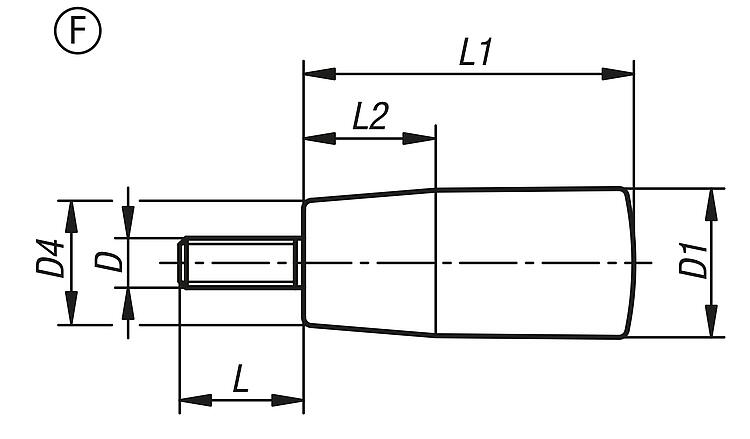

Forma F: rosca exterior

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06319 Empuñaduras cónicas

106 kB

Planos (vista completa)

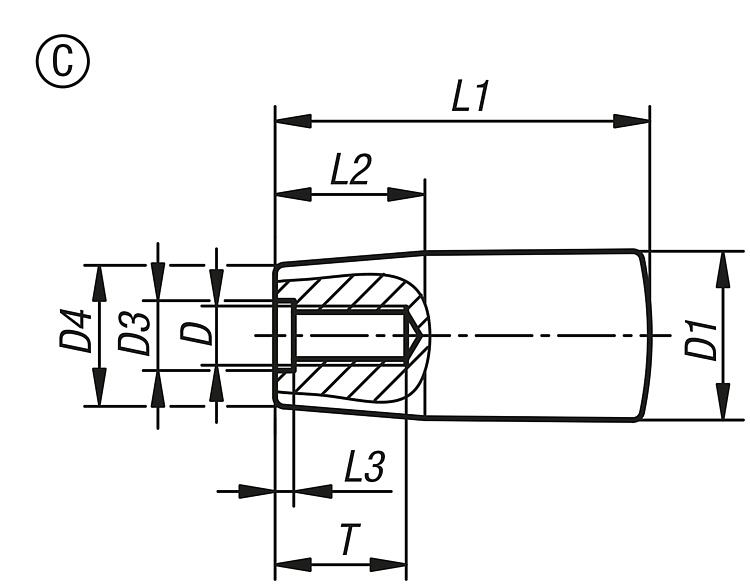

Empuñaduras cónicas con rosca prensada, forma C

Más información

Planos

Empuñaduras cónicas con rosca prensada, forma C

Selección/filtro de artículos

Referencia	Forma	D	D1	D3	D4	L1	L2	L3	T	Precio
06319-10618	C	M6	18	6,2	15	40	16	2	14	34.08 MXN
06319-10818	C	M8	18	8,5	15	40	16	2	18	43.44 MXN
06319-10823	C	M8	23	8,5	19	65	24	2	18	51.36 MXN
06319-11028	C	M10	28	10,5	22	90	32	3,5	22	68.88 MXN

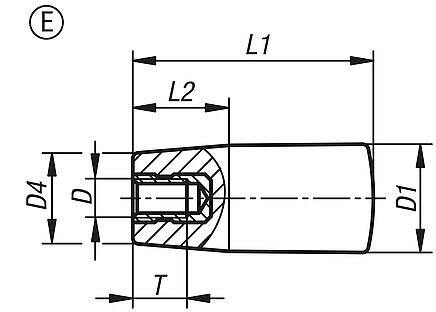

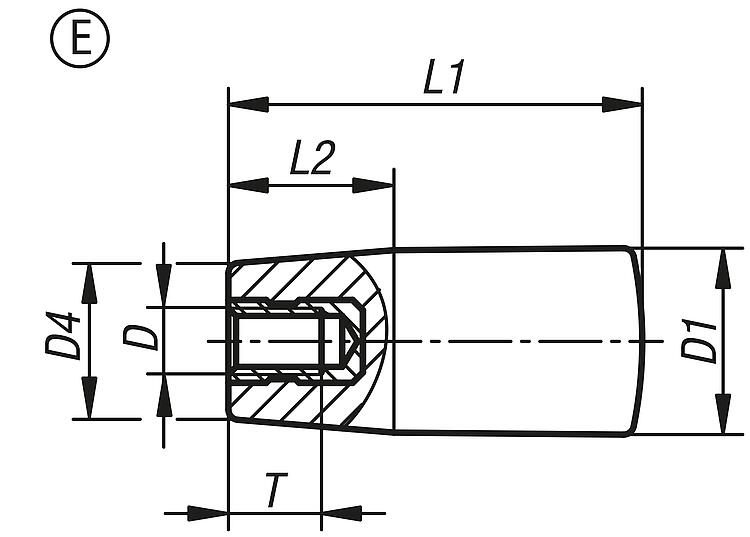

Empuñaduras cónicas con casquillo roscado, forma E

Más información

Planos

Empuñaduras cónicas con casquillo roscado, forma E

Selección/filtro de artículos

Referencia	Forma	D	D1	D4	L1	L2	T	Precio
06319-20518	E	M5	18	15	40	16	7,5	44.88 MXN
06319-20618	E	M6	18	15	40	16	9	46.56 MXN
06319-20823	E	M8	23	19	65	24	12	59.28 MXN
06319-20828	E	M8	28	22	90	32	12	77.52 MXN
06319-21028	E	M10	28	22	90	32	15	81.12 MXN
