        Volantes

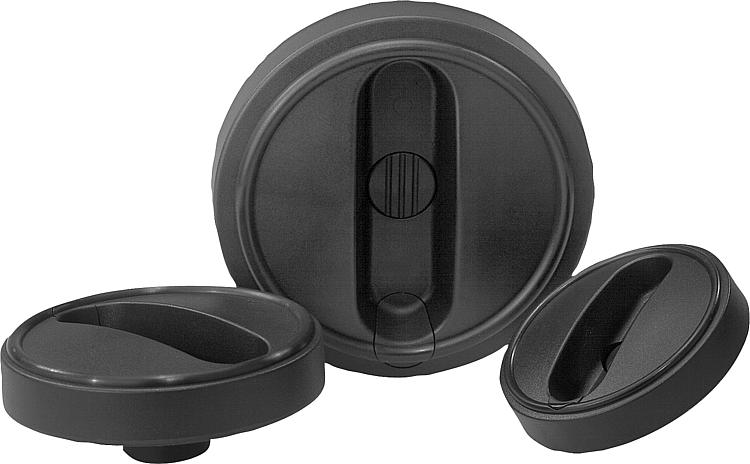

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Empuñadura de termoplástico.
Cubo de acero con clase de resistencia 5.8 o de acero inoxidable 1.4404.

Versión:Termoplástico gris antracita.
Partes de acero bruñido.
Acero inoxidable de acabado natural.Indicación:La cubierta del cubo se suministra sin montar.
Los volantes se tienen que asegurar axialmente o fijar mediante un tornillo de cabeza cilíndrica DIN 6912 y una arandela DIN 7349 mediante una conexión de chavetero en el árbol.
En las versiones con perforación transversal, la sujeción se realiza mediante un tornillo de sujeción atornillado ISO 4027 (DIN 914).Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06262 Volantes

394 kB

Planos

Vista general de artículos (comprimida)

Selección/filtro de artículos

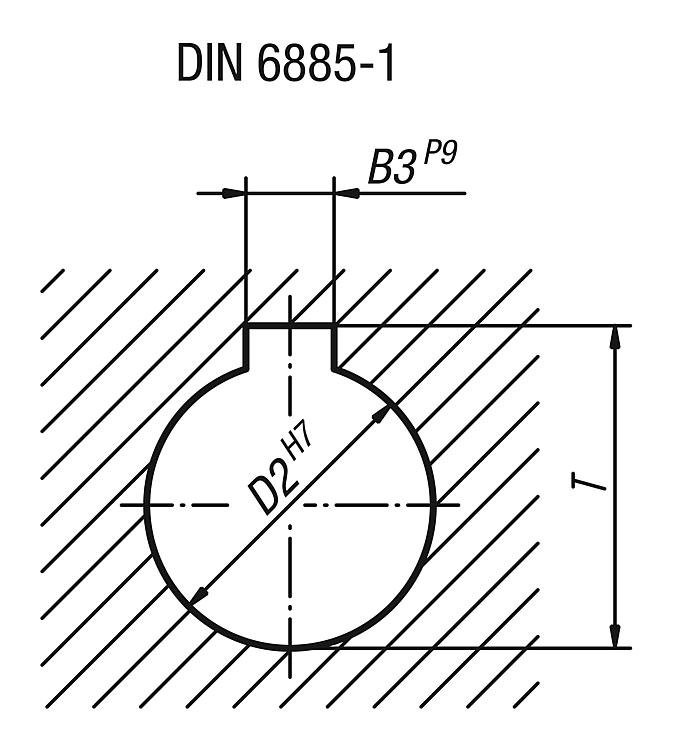

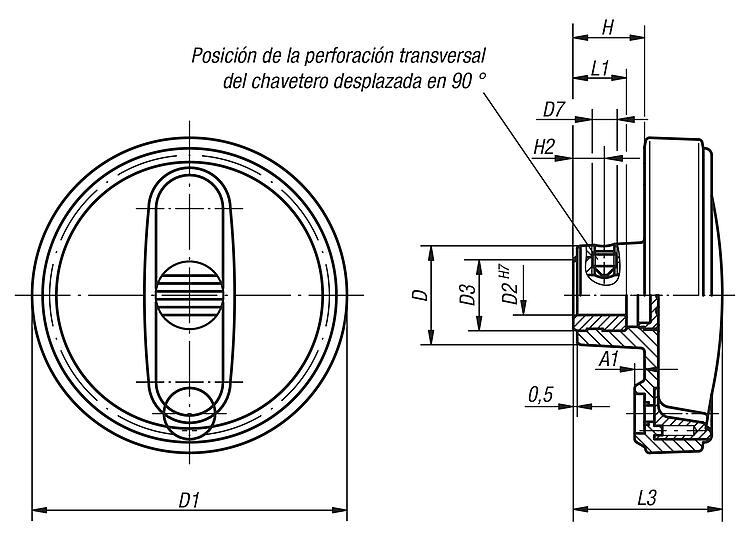

Referencia	Versión 1	Versión 2	Material del componente	D	D1	D2	D3	D7	A1	H	H2	L1	L3	B3	T	Precio
06262-108008	agujero de referencia	sin perforación transversal	acero	25	80	8H7	19	-	2,5	17,5	-	13	37,5	-	-	204.24 MXN
06262-108010	agujero de referencia	sin perforación transversal	acero	25	80	10H7	19	-	2,5	17,5	-	13	37,5	-	-	204.24 MXN
06262-108012	agujero de referencia	sin perforación transversal	acero	25	80	12H7	19	-	2,5	17,5	-	13	37,5	-	-	204.24 MXN
06262-210010	agujero de referencia	sin perforación transversal	acero	28	100	10H7	19	-	3	20	-	13	44	-	-	260.40 MXN
06262-210012	agujero de referencia	sin perforación transversal	acero	28	100	12H7	19	-	3	20	-	13	44	-	-	260.40 MXN
06262-312512	agujero de referencia	sin perforación transversal	acero	35	125	12H7	25	-	4	23,5	-	18,5	53	-	-	363.36 MXN
06262-312514	agujero de referencia	sin perforación transversal	acero	35	125	14H7	25	-	4	23,5	-	18,5	53	-	-	363.36 MXN
06262-312516	agujero de referencia	sin perforación transversal	acero	35	125	16H7	25	-	4	23,5	-	18,5	53	-	-	363.36 MXN
06262-416014	agujero de referencia	sin perforación transversal	acero	45	160	14H7	25	-	5,6	28	-	18,5	64,5	-	-	415.68 MXN
06262-416016	agujero de referencia	sin perforación transversal	acero	45	160	16H7	25	-	5,6	28	-	18,5	64,5	-	-	415.68 MXN
06262-10800802	agujero de referencia con ranura	sin perforación transversal	acero	25	80	8H7	19	-	2,5	17,5	-	13	37,5	2	9	260.64 MXN
06262-10801003	agujero de referencia con ranura	sin perforación transversal	acero	25	80	10H7	19	-	2,5	17,5	-	13	37,5	3	11,4	260.64 MXN
06262-10801204	agujero de referencia con ranura	sin perforación transversal	acero	25	80	12H7	19	-	2,5	17,5	-	13	37,5	4	13,8	260.64 MXN
06262-21001003	agujero de referencia con ranura	sin perforación transversal	acero	28	100	10H7	19	-	3	20	-	13	44	3	11,4	314.88 MXN
06262-21001204	agujero de referencia con ranura	sin perforación transversal	acero	28	100	12H7	19	-	3	20	-	13	44	4	13,8	314.88 MXN
06262-31251204	agujero de referencia con ranura	sin perforación transversal	acero	35	125	12H7	25	-	4	23,5	-	18,5	53	4	13,8	414.00 MXN
06262-31251405	agujero de referencia con ranura	sin perforación transversal	acero	35	125	14H7	25	-	4	23,5	-	18,5	53	5	16,3	414.00 MXN
06262-31251605	agujero de referencia con ranura	sin perforación transversal	acero	35	125	16H7	25	-	4	23,5	-	18,5	53	5	18,3	414.00 MXN
06262-41601405	agujero de referencia con ranura	sin perforación transversal	acero	45	160	14H7	25	-	5,6	28	-	18,5	64,5	5	16,3	463.92 MXN
06262-41601605	agujero de referencia con ranura	sin perforación transversal	acero	45	160	16H7	25	-	5,6	28	-	18,5	64,5	5	18,3	463.92 MXN
06262-1080086	agujero de referencia	con perforación transversal	acero	25	80	8H7	19	M6	2,5	17,5	7,5	13	37,5	-	-	282.48 MXN
06262-1080106	agujero de referencia	con perforación transversal	acero	25	80	10H7	19	M6	2,5	17,5	7,5	13	37,5	-	-	282.48 MXN
06262-1080126	agujero de referencia	con perforación transversal	acero	25	80	12H7	19	M6	2,5	17,5	7,5	13	37,5	-	-	282.48 MXN
06262-2100106	agujero de referencia	con perforación transversal	acero	28	100	10H7	19	M6	3	20	7,5	13	44	-	-	338.16 MXN
06262-2100126	agujero de referencia	con perforación transversal	acero	28	100	12H7	19	M6	3	20	7,5	13	44	-	-	338.16 MXN
06262-3125126	agujero de referencia	con perforación transversal	acero	35	125	12H7	25	M6	4	23,5	7,5	18,5	53	-	-	440.88 MXN
06262-3125146	agujero de referencia	con perforación transversal	acero	35	125	14H7	25	M6	4	23,5	7,5	18,5	53	-	-	440.88 MXN
06262-3125166	agujero de referencia	con perforación transversal	acero	35	125	16H7	25	M6	4	23,5	7,5	18,5	53	-	-	440.88 MXN
06262-4160146	agujero de referencia	con perforación transversal	acero	45	160	14H7	25	M6	5,6	28	7,5	18,5	64,5	-	-	493.68 MXN
06262-4160166	agujero de referencia	con perforación transversal	acero	45	160	16H7	25	M6	5,6	28	7,5	18,5	64,5	-	-	493.68 MXN
06262-108008026	agujero de referencia con ranura	con perforación transversal	acero	25	80	8H7	19	M6	2,5	17,5	7,5	13	37,5	2	9	338.40 MXN
06262-108010036	agujero de referencia con ranura	con perforación transversal	acero	25	80	10H7	19	M6	2,5	17,5	7,5	13	37,5	3	11,4	338.40 MXN
06262-108012046	agujero de referencia con ranura	con perforación transversal	acero	25	80	12H7	19	M6	2,5	17,5	7,5	13	37,5	4	13,8	338.40 MXN
06262-210010036	agujero de referencia con ranura	con perforación transversal	acero	28	100	10H7	19	M6	3	20	7,5	13	44	3	11,4	393.12 MXN
06262-210012046	agujero de referencia con ranura	con perforación transversal	acero	28	100	12H7	19	M6	3	20	7,5	13	44	4	13,8	393.12 MXN
06262-312512046	agujero de referencia con ranura	con perforación transversal	acero	35	125	12H7	25	M6	4	23,5	7,5	18,5	53	4	13,8	491.76 MXN
06262-312514056	agujero de referencia con ranura	con perforación transversal	acero	35	125	14H7	25	M6	4	23,5	7,5	18,5	53	5	16,3	491.76 MXN
06262-312516056	agujero de referencia con ranura	con perforación transversal	acero	35	125	16H7	25	M6	4	23,5	7,5	18,5	53	5	18,3	491.76 MXN
06262-416014056	agujero de referencia con ranura	con perforación transversal	acero	45	160	14H7	25	M6	5,6	28	7,5	18,5	64,5	5	16,3	542.16 MXN
06262-416016056	agujero de referencia con ranura	con perforación transversal	acero	45	160	16H7	25	M6	5,6	28	7,5	18,5	64,5	5	18,3	542.16 MXN
06262-0108008	agujero de referencia	sin perforación transversal	acero inoxidable	25	80	8H7	19	-	2,5	17,5	-	13	37,5	-	-	306.00 MXN
06262-0108010	agujero de referencia	sin perforación transversal	acero inoxidable	25	80	10H7	19	-	2,5	17,5	-	13	37,5	-	-	306.00 MXN
06262-0108012	agujero de referencia	sin perforación transversal	acero inoxidable	25	80	12H7	19	-	2,5	17,5	-	13	37,5	-	-	306.00 MXN
06262-0210010	agujero de referencia	sin perforación transversal	acero inoxidable	28	100	10H7	19	-	3	20	-	13	44	-	-	391.20 MXN
06262-0210012	agujero de referencia	sin perforación transversal	acero inoxidable	28	100	12H7	19	-	3	20	-	13	44	-	-	391.20 MXN
06262-0312512	agujero de referencia	sin perforación transversal	acero inoxidable	35	125	12H7	25	-	4	23,5	-	18,5	53	-	-	544.56 MXN
06262-0312514	agujero de referencia	sin perforación transversal	acero inoxidable	35	125	14H7	25	-	4	23,5	-	18,5	53	-	-	544.56 MXN
06262-0312516	agujero de referencia	sin perforación transversal	acero inoxidable	35	125	16H7	25	-	4	23,5	-	18,5	53	-	-	544.56 MXN
06262-0416014	agujero de referencia	sin perforación transversal	acero inoxidable	45	160	14H7	25	-	5,6	28	-	18,5	64,5	-	-	621.12 MXN
06262-0416016	agujero de referencia	sin perforación transversal	acero inoxidable	45	160	16H7	25	-	5,6	28	-	18,5	64,5	-	-	621.12 MXN
06262-010800802	agujero de referencia con ranura	sin perforación transversal	acero inoxidable	25	80	8H7	19	-	2,5	17,5	-	13	37,5	2	9	375.60 MXN
06262-010801003	agujero de referencia con ranura	sin perforación transversal	acero inoxidable	25	80	10H7	19	-	2,5	17,5	-	13	37,5	3	11,4	375.60 MXN
06262-010801204	agujero de referencia con ranura	sin perforación transversal	acero inoxidable	25	80	12H7	19	-	2,5	17,5	-	13	37,5	4	13,8	375.60 MXN
06262-021001003	agujero de referencia con ranura	sin perforación transversal	acero inoxidable	28	100	10H7	19	-	3	20	-	13	44	3	11,4	454.08 MXN
06262-021001204	agujero de referencia con ranura	sin perforación transversal	acero inoxidable	28	100	12H7	19	-	3	20	-	13	44	4	13,8	454.08 MXN
06262-031251204	agujero de referencia con ranura	sin perforación transversal	acero inoxidable	35	125	12H7	25	-	4	23,5	-	18,5	53	4	13,8	596.64 MXN
06262-031251405	agujero de referencia con ranura	sin perforación transversal	acero inoxidable	35	125	14H7	25	-	4	23,5	-	18,5	53	5	16,3	596.64 MXN
06262-031251605	agujero de referencia con ranura	sin perforación transversal	acero inoxidable	35	125	16H7	25	-	4	23,5	-	18,5	53	5	18,3	596.64 MXN
06262-041601405	agujero de referencia con ranura	sin perforación transversal	acero inoxidable	45	160	14H7	25	-	5,6	28	-	18,5	64,5	5	16,3	668.88 MXN
06262-041601605	agujero de referencia con ranura	sin perforación transversal	acero inoxidable	45	160	16H7	25	-	5,6	28	-	18,5	64,5	5	18,3	668.88 MXN
06262-01080086	agujero de referencia	con perforación transversal	acero inoxidable	25	80	8H7	19	M6	2,5	17,5	7,5	13	37,5	-	-	398.16 MXN
06262-01080106	agujero de referencia	con perforación transversal	acero inoxidable	25	80	10H7	19	M6	2,5	17,5	7,5	13	37,5	-	-	398.16 MXN
06262-01080126	agujero de referencia	con perforación transversal	acero inoxidable	25	80	12H7	19	M6	2,5	17,5	7,5	13	37,5	-	-	398.16 MXN
06262-02100106	agujero de referencia	con perforación transversal	acero inoxidable	28	100	10H7	19	M6	3	20	7,5	13	44	-	-	426.48 MXN
06262-02100126	agujero de referencia	con perforación transversal	acero inoxidable	28	100	12H7	19	M6	3	20	7,5	13	44	-	-	426.48 MXN
06262-03125126	agujero de referencia	con perforación transversal	acero inoxidable	35	125	12H7	25	M6	4	23,5	7,5	18,5	53	-	-	620.88 MXN
06262-03125146	agujero de referencia	con perforación transversal	acero inoxidable	35	125	14H7	25	M6	4	23,5	7,5	18,5	53	-	-	620.88 MXN
06262-03125166	agujero de referencia	con perforación transversal	acero inoxidable	35	125	16H7	25	M6	4	23,5	7,5	18,5	53	-	-	620.88 MXN
06262-04160146	agujero de referencia	con perforación transversal	acero inoxidable	45	160	14H7	25	M6	5,6	28	7,5	18,5	64,5	-	-	692.88 MXN
06262-04160166	agujero de referencia	con perforación transversal	acero inoxidable	45	160	16H7	25	M6	5,6	28	7,5	18,5	64,5	-	-	692.88 MXN
06262-0108008026	agujero de referencia con ranura	con perforación transversal	acero inoxidable	25	80	8H7	19	M6	2,5	17,5	7,5	13	37,5	2	9	488.16 MXN
06262-0108010036	agujero de referencia con ranura	con perforación transversal	acero inoxidable	25	80	10H7	19	M6	2,5	17,5	7,5	13	37,5	3	11,4	488.16 MXN
06262-0108012046	agujero de referencia con ranura	con perforación transversal	acero inoxidable	25	80	12H7	19	M6	2,5	17,5	7,5	13	37,5	4	13,8	488.16 MXN
06262-0210010036	agujero de referencia con ranura	con perforación transversal	acero inoxidable	28	100	10H7	19	M6	3	20	7,5	13	44	3	11,4	445.44 MXN
06262-0210012046	agujero de referencia con ranura	con perforación transversal	acero inoxidable	28	100	12H7	19	M6	3	20	7,5	13	44	4	13,8	566.88 MXN
06262-0312512046	agujero de referencia con ranura	con perforación transversal	acero inoxidable	35	125	12H7	25	M6	4	23,5	7,5	18,5	53	4	13,8	708.96 MXN
06262-0312514056	agujero de referencia con ranura	con perforación transversal	acero inoxidable	35	125	14H7	25	M6	4	23,5	7,5	18,5	53	5	16,3	708.96 MXN
06262-0312516056	agujero de referencia con ranura	con perforación transversal	acero inoxidable	35	125	16H7	25	M6	4	23,5	7,5	18,5	53	5	18,3	708.96 MXN
06262-0416014056	agujero de referencia con ranura	con perforación transversal	acero inoxidable	45	160	14H7	25	M6	5,6	28	7,5	18,5	64,5	5	16,3	781.92 MXN
06262-0416016056	agujero de referencia con ranura	con perforación transversal	acero inoxidable	45	160	16H7	25	M6	5,6	28	7,5	18,5	64,5	5	18,3	781.92 MXN
