        Anillos de sujeción de acero o acero inoxidable divididos con superficie de apoyo

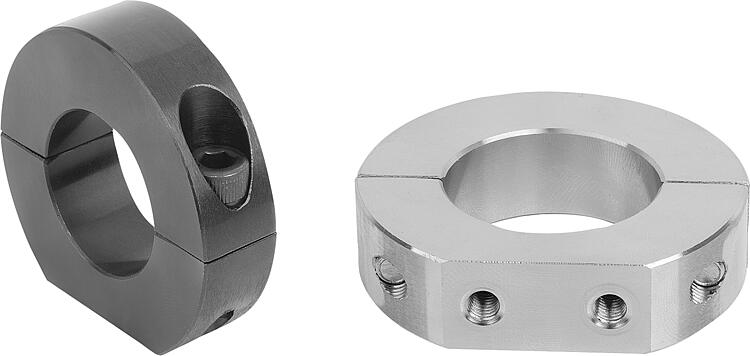

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Acero.
Acero inoxidable 1.4305.

Versión:Acero bruñido.
Acero inoxidable con acabado natural.Indicación:Los anillos de sujeción divididos con superficie de apoyo envuelven el árbol distribuyendo las fuerzas de apriete de forma regular. Esto favorece un ajuste de alta precisión y fuerzas de retención muy elevadas sin dañar el árbol.

La tolerancia del árbol debe estar dentro de h11.

La versión de dos piezas permite un montaje rápido y sencillo sin tener que desmontar los componentes adyacentes.

Con las perforaciones roscadas montadas de los anillos de sujeción divididos se pueden fijar otros elementos, como p. ej. palancas de mando o levas en los árboles y ejes. Se pueden montar de forma fácil, segura y con una intensa fuerza de apriete reduciendo la altura de ranura, sin dañar la superficie de los árboles y los ejes.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07812-05 Anillos de sujeción de acero o acero inoxidable divididos con superficie de apoyo

193 kB

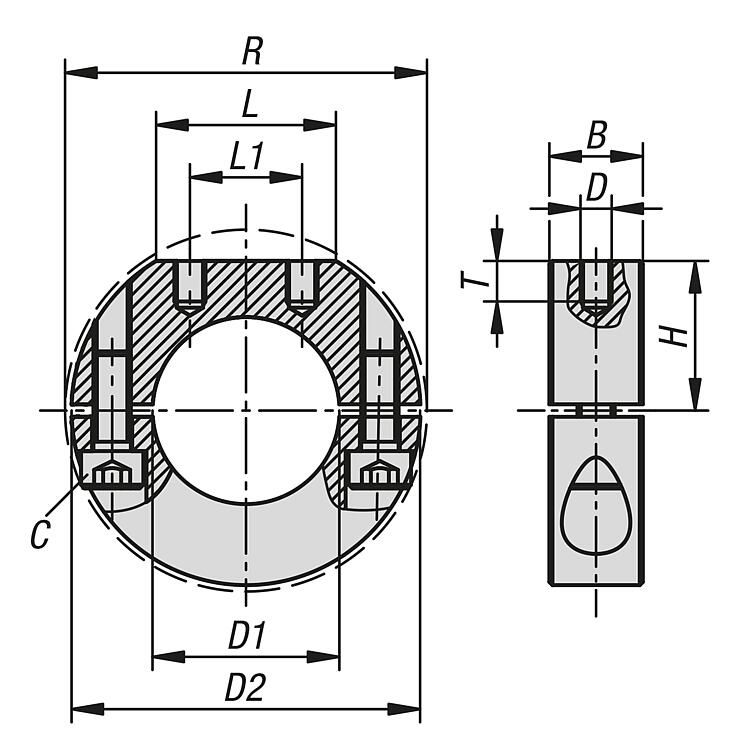

Planos

Selección/filtro de artículos

Referencia	Material del cuerpo de base	Llave del acero	B	C (DIN 912)	D	D1	D2	H	L	L1	R	T	Precio
07812-05-01001	acero	1.0503	9	M3x10	M3	10	28	12	14,5	8	-	4	230.04 MXN
07812-05-01201	acero	1.0503	11	M4x12	M3	12	30	13	15	8	31,8	4	236.74 MXN
07812-05-01401	acero	1.0503	11	M04X14	M3	14	32	14	15	9	33,9	4	236.74 MXN
07812-05-01501	acero	1.0503	13	M5x16	M4	15	36	15	19,5	12	39,4	5,5	246.52 MXN
07812-05-01601	acero	1.0503	13	M5x16	M4	16	38	16	20	13	39,4	5,5	265.53 MXN
07812-05-01801	acero	1.0503	13	M5x16	M4	18	40	17	21	12,5	42,2	5,5	273.91 MXN
07812-05-02001	acero	1.0503	15	M06X16	M4	20	42	18	21,5	14	46,4	5,5	277.82 MXN
07812-05-02201	acero	1.0503	15	M06X16	M4	22	46	20	22,5	12	48,1	5,5	287.33 MXN
07812-05-02501	acero	1.0503	15	M06X16	M4	25	48	21	23	12,5	50,8	5,5	287.33 MXN
07812-05-02801	acero	1.0503	15	M06X16	M5	28	54	22,5	29	18,5	-	7	287.05 MXN
07812-05-03001	acero	1.0503	15	M6x18	M5	30	56	24	28,5	18	58,6	7	321.43 MXN
07812-05-03201	acero	1.0503	15	M6x18	M5	32	58	25	29	18	58,6	7	314.72 MXN
07812-05-03501	acero	1.0503	15	M6x18	M5	35	60	26	30	20	61,6	7	342.39 MXN
07812-05-03801	acero	1.0503	15	M6x18	M5	38	66	27	37	27	-	7	383.20 MXN
07812-05-04001	acero	1.0503	15	M6x18	M5	40	66	27	37	27	-	7	375.38 MXN
07812-05-04501	acero	1.0503	19	M8x25	M6	45	76	31	41,5	28	79,4	8,5	434.90 MXN
07812-05-05001	acero	1.0503	19	M8x25	M6	50	82	34,5	43,5	29	84,2	8,5	499.19 MXN
07812-05-01002	acero inoxidable	1.4305	9	M3x10	M3	10	28	12	14,5	8	-	4	292.36 MXN
07812-05-01202	acero inoxidable	1.4305	11	M4x12	M3	12	30	13	15	8	31,8	4	320.59 MXN
07812-05-01402	acero inoxidable	1.4305	11	M04X14	M3	14	32	14	15	9	33,9	4	320.59 MXN
07812-05-01502	acero inoxidable	1.4305	13	M5x16	M4	15	36	15	19,5	12	39,4	5,5	362.23 MXN
07812-05-01602	acero inoxidable	1.4305	13	M5x16	M4	16	38	16	20	13	39,4	5,5	399.13 MXN
07812-05-01802	acero inoxidable	1.4305	13	M5x16	M4	18	40	17	21	12,5	42,2	5,5	414.51 MXN
07812-05-02002	acero inoxidable	1.4305	15	M06X16	M4	20	42	18	21,5	14	46,4	5,5	446.64 MXN
07812-05-02202	acero inoxidable	1.4305	15	M06X16	M4	22	46	20	22,5	12	48,1	5,5	487.18 MXN
07812-05-02502	acero inoxidable	1.4305	15	M06X16	M4	25	48	21	23	12,5	50,8	5,5	491.92 MXN
07812-05-02802	acero inoxidable	1.4305	15	M06X16	M5	28	54	22,5	29	18,5	-	7	542.23 MXN
07812-05-03002	acero inoxidable	1.4305	15	M6x18	M5	30	56	24	28,5	18	58,6	7	597.86 MXN
07812-05-03202	acero inoxidable	1.4305	15	M6x18	M5	32	58	25	29	18	58,6	7	602.33 MXN
07812-05-03502	acero inoxidable	1.4305	15	M6x18	M5	35	60	26	30	20	61,6	7	668.85 MXN
07812-05-03802	acero inoxidable	1.4305	15	M6x18	M5	38	66	27	37	27	-	7	761.09 MXN
07812-05-04002	acero inoxidable	1.4305	15	M6x18	M5	40	66	27	37	27	-	7	772.54 MXN
07812-05-04502	acero inoxidable	1.4305	19	M8x25	M6	45	76	31	41,5	28	79,4	8,5	1,290.17 MXN
07812-05-05002	acero inoxidable	1.4305	19	M8x25	M6	50	82	34,5	43,5	29	84,2	8,5	1,625.57 MXN
