        Anillos de sujeción de acero o acero inoxidable ranurados, interiores con superficie de apoyo

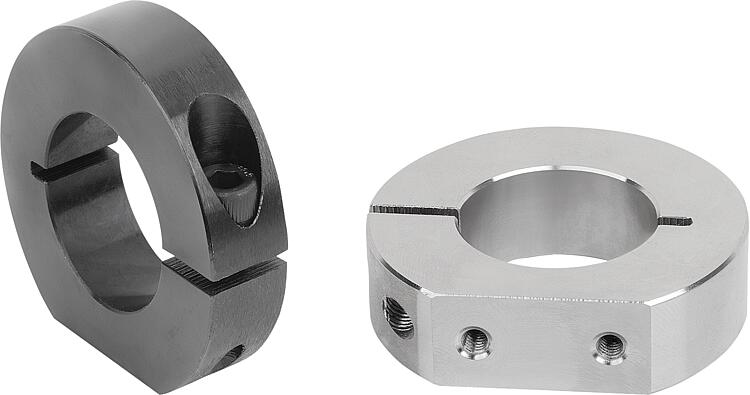

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Acero.
Acero inoxidable 1.4305.

Versión:Acero bruñido.
Acero inoxidable con acabado natural.Indicación:Los anillos de sujeción ranurados, interiores con superficie de apoyo, envuelven el árbol por dentro distribuyendo las fuerzas de sujeción de forma regular. Esto favorece un ajuste de alta precisión y fuerzas de retención muy elevadas sin dañar el árbol.

La tolerancia del árbol debe estar dentro de h11.

Con las perforaciones roscadas montadas de los anillos de sujeción ranurados se pueden fijar otros elementos, como p. ej. palancas de mando o levas en los árboles y ejes. Se pueden montar de forma fácil, segura y con una intensa fuerza de apriete reduciendo la altura de ranura, sin dañar la superficie de los árboles y los ejes.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07810-03 Anillos de sujeción de acero o acero inoxidable ranurados, interiores con superficie de apoyo

184 kB

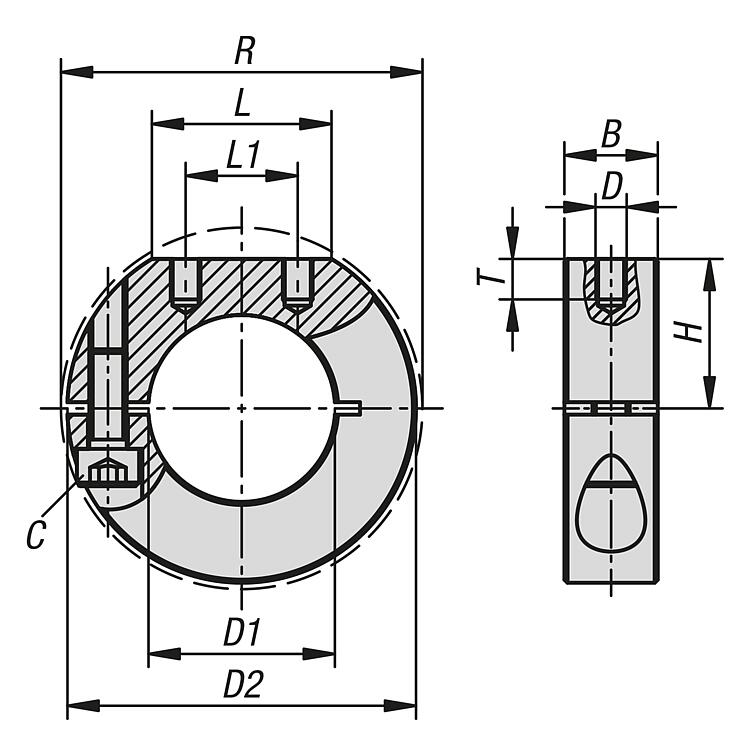

Planos

Selección/filtro de artículos

Referencia	Material del cuerpo de base	Llave del acero	B	C (DIN 912)	D	D1	D2	H	L	L1	R	T	Precio
07810-03-01001	acero	1.0503	9	M3x10	M3	10	28	12	14,5	8	-	4	169.52 MXN
07810-03-01201	acero	1.0503	11	M4x12	M3	12	30	13	15	8	31,8	4	175.50 MXN
07810-03-01401	acero	1.0503	11	M04X14	M3	14	32	14	15	9	33,9	4	175.50 MXN
07810-03-01501	acero	1.0503	13	M5x16	M4	15	36	15	19,5	12	39,4	5,5	185.38 MXN
07810-03-01601	acero	1.0503	13	M5x16	M4	16	38	16	20	13	39,4	5,5	191.36 MXN
07810-03-01801	acero	1.0503	13	M5x16	M4	18	40	17	21	12,5	42,2	5,5	202.02 MXN
07810-03-02001	acero	1.0503	15	M06X16	M4	20	42	18	21,5	14	46,4	5,5	206.18 MXN
07810-03-02201	acero	1.0503	15	M06X16	M4	22	46	20	22,5	12	48,1	5,5	216.06 MXN
07810-03-02501	acero	1.0503	15	M06X16	M4	25	48	21	23	12,5	50,8	5,5	224.12 MXN
07810-03-02801	acero	1.0503	15	M06X16	M5	28	54	22,5	29	18,5	-	7	243.62 MXN
07810-03-03001	acero	1.0503	15	M6x18	M5	30	56	24	28,5	18	58,6	7	259.74 MXN
07810-03-03201	acero	1.0503	15	M6x18	M5	32	58	25	29	18	58,6	7	261.56 MXN
07810-03-03501	acero	1.0503	15	M6x18	M5	35	60	26	30	20	61,6	7	250.64 MXN
07810-03-03801	acero	1.0503	15	M6x18	M5	38	66	27	37	27	-	7	295.62 MXN
07810-03-04001	acero	1.0503	15	M6x18	M5	40	66	27	37	27	-	7	297.18 MXN
07810-03-04501	acero	1.0503	19	M8x25	M6	45	76	31	41,5	28	79,4	8,5	383.24 MXN
07810-03-05001	acero	1.0503	19	M8x25	M6	50	82	34,5	43,5	29	84,2	8,5	423.02 MXN
07810-03-01002	acero inoxidable	1.4305	9	M3x10	M3	10	28	12	14,5	8	-	4	232.96 MXN
07810-03-01202	acero inoxidable	1.4305	11	M4x12	M3	12	30	13	15	8	31,8	4	259.22 MXN
07810-03-01402	acero inoxidable	1.4305	11	M04X14	M3	14	32	14	15	9	33,9	4	259.22 MXN
07810-03-01502	acero inoxidable	1.4305	13	M5x16	M4	15	36	15	19,5	12	39,4	5,5	295.36 MXN
07810-03-01602	acero inoxidable	1.4305	13	M5x16	M4	16	38	16	20	13	39,4	5,5	295.36 MXN
07810-03-01802	acero inoxidable	1.4305	13	M5x16	M4	18	40	17	21	12,5	42,2	5,5	323.44 MXN
07810-03-02002	acero inoxidable	1.4305	15	M06X16	M4	20	42	18	21,5	14	46,4	5,5	336.18 MXN
07810-03-02202	acero inoxidable	1.4305	15	M06X16	M4	22	46	20	22,5	12	48,1	5,5	371.02 MXN
07810-03-02502	acero inoxidable	1.4305	15	M06X16	M4	25	48	21	23	12,5	50,8	5,5	400.92 MXN
07810-03-02802	acero inoxidable	1.4305	15	M06X16	M5	28	54	22,5	29	18,5	-	7	482.04 MXN
07810-03-03002	acero inoxidable	1.4305	15	M6x18	M5	30	56	24	28,5	18	58,6	7	496.08 MXN
07810-03-03202	acero inoxidable	1.4305	15	M6x18	M5	32	58	25	29	18	58,6	7	500.24 MXN
07810-03-03502	acero inoxidable	1.4305	15	M6x18	M5	35	60	26	30	20	61,6	7	570.96 MXN
07810-03-03802	acero inoxidable	1.4305	15	M6x18	M5	38	66	27	37	27	-	7	612.82 MXN
07810-03-04002	acero inoxidable	1.4305	15	M6x18	M5	40	66	27	37	27	-	7	614.12 MXN
07810-03-04502	acero inoxidable	1.4305	19	M8x25	M6	45	76	31	41,5	28	79,4	8,5	925.34 MXN
07810-03-05002	acero inoxidable	1.4305	19	M8x25	M6	50	82	34,5	43,5	29	84,2	8,5	1,157.00 MXN
