        Tornillos con cabeza semicircular aplastada DIN EN ISO 7380

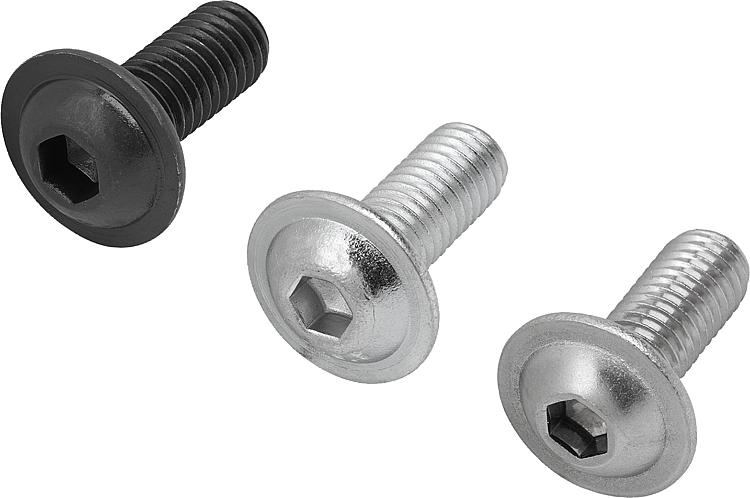

        Tornillos con cabeza semicircular aplanada con hexágono interior y collar DIN EN ISO 7380-2, forma B

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero o acero inoxidable A2.Versión:Acero con clase de resistencia 10.9, acabado natural (negro) o cincado.
Acero inoxidable A2-70, acabado natural.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07174_B Tornillos con cabeza semicircular aplanada con hexágono interior y collar DIN EN ISO 7380-2, forma B

175 kB

Clases de resistencia

126 kB

Sinopsis de las normas de los elementos de unión

689 kB

Planos

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	Superficie cuerpo de base	Clase de resistencia	D	L	Ls mín.	Lg máx.	D1	K	SW	Precio
07174-2304X8	B	acero	acabado natural (negro)	10.9	M4	8	0	2,1	9,4	2,2	2,5	8.06 MXN
07174-2304X10	B	acero	acabado natural (negro)	10.9	M4	10	0	2,1	9,4	2,2	2,5	8.58 MXN
07174-2304X12	B	acero	acabado natural (negro)	10.9	M4	12	0	2,1	9,4	2,2	2,5	8.58 MXN
07174-2304X16	B	acero	acabado natural (negro)	10.9	M4	16	0	2,1	9,4	2,2	2,5	8.58 MXN
07174-2304X20	B	acero	acabado natural (negro)	10.9	M4	20	0	2,1	9,4	2,2	2,5	9.62 MXN
07174-2304X25	B	acero	acabado natural (negro)	10.9	M4	25	0	2,1	9,4	2,2	2,5	10.40 MXN
07174-2304X30	B	acero	acabado natural (negro)	10.9	M4	30	6,5	10	9,4	2,2	2,5	11.44 MXN
07174-2305X8	B	acero	acabado natural (negro)	10.9	M5	8	0	0,24	11,8	2,75	3	10.40 MXN
07174-2305X10	B	acero	acabado natural (negro)	10.9	M5	10	0	0,24	11,8	2,75	3	9.88 MXN
07174-2305X12	B	acero	acabado natural (negro)	10.9	M5	12	0	0,24	11,8	2,75	3	9.88 MXN
07174-2305X16	B	acero	acabado natural (negro)	10.9	M5	16	0	0,24	11,8	2,75	3	10.14 MXN
07174-2305X20	B	acero	acabado natural (negro)	10.9	M5	20	0	0,24	11,8	2,75	3	10.66 MXN
07174-2305X25	B	acero	acabado natural (negro)	10.9	M5	25	0	0,24	11,8	2,75	3	11.18 MXN
07174-2305X30	B	acero	acabado natural (negro)	10.9	M5	30	4	8	11,8	2,75	3	14.04 MXN
07174-2305X35	B	acero	acabado natural (negro)	10.9	M5	35	9	13	11,8	2,75	3	16.90 MXN
07174-2306X8	B	acero	acabado natural (negro)	10.9	M6	8	0	3	13,6	3,3	4	10.92 MXN
07174-2306X10	B	acero	acabado natural (negro)	10.9	M6	10	0	3	13,6	3,3	4	10.66 MXN
07174-2306X12	B	acero	acabado natural (negro)	10.9	M6	12	0	3	13,6	3,3	4	11.18 MXN
07174-2306X16	B	acero	acabado natural (negro)	10.9	M6	16	0	3	13,6	3,3	4	11.18 MXN
07174-2306X20	B	acero	acabado natural (negro)	10.9	M6	20	0	3	13,6	3,3	4	14.04 MXN
07174-2306X25	B	acero	acabado natural (negro)	10.9	M6	25	0	3	13,6	3,3	4	15.08 MXN
07174-2306X30	B	acero	acabado natural (negro)	10.9	M6	30	0	3	13,6	3,3	4	16.38 MXN
07174-2306X35	B	acero	acabado natural (negro)	10.9	M6	35	6	11	13,6	3,3	4	18.20 MXN
07174-2306X40	B	acero	acabado natural (negro)	10.9	M6	40	11	16	13,6	3,3	4	21.84 MXN
07174-2308X12	B	acero	acabado natural (negro)	10.9	M8	12	0	3,75	17,8	4,4	5	9.88 MXN
07174-2308X16	B	acero	acabado natural (negro)	10.9	M8	16	0	3,75	17,8	4,4	5	11.18 MXN
07174-2308X20	B	acero	acabado natural (negro)	10.9	M8	20	0	3,75	17,8	4,4	5	11.44 MXN
07174-2308X25	B	acero	acabado natural (negro)	10.9	M8	25	0	3,75	17,8	4,4	5	13.52 MXN
07174-2308X30	B	acero	acabado natural (negro)	10.9	M8	30	0	3,75	17,8	4,4	5	14.82 MXN
07174-2308X35	B	acero	acabado natural (negro)	10.9	M8	35	0	3,75	17,8	4,4	5	16.38 MXN
07174-2308X40	B	acero	acabado natural (negro)	10.9	M8	40	5,75	12	17,8	4,4	5	21.06 MXN
07174-2308X50	B	acero	acabado natural (negro)	10.9	M8	50	15,75	22	17,8	4,4	5	23.40 MXN
07174-2308X60	B	acero	acabado natural (negro)	10.9	M8	60	25,75	32	17,8	4,4	5	23.92 MXN
07174-2310X25	B	acero	acabado natural (negro)	10.9	M10	25	0	4,5	21,9	5,5	6	22.62 MXN
07174-2310X30	B	acero	acabado natural (negro)	10.9	M10	30	0	4,5	21,9	5,5	6	25.48 MXN
07174-2310X35	B	acero	acabado natural (negro)	10.9	M10	35	0	4,5	21,9	5,5	6	28.60 MXN
07174-2504X8	B	acero	cincado mediante procedimiento galvánico	10.9	M4	8	0	2,1	9,4	2,2	2,5	8.32 MXN
07174-2504X10	B	acero	cincado mediante procedimiento galvánico	10.9	M4	10	0	2,1	9,4	2,2	2,5	8.84 MXN
07174-2504X12	B	acero	cincado mediante procedimiento galvánico	10.9	M4	12	0	2,1	9,4	2,2	2,5	8.84 MXN
07174-2504X16	B	acero	cincado mediante procedimiento galvánico	10.9	M4	16	0	2,1	9,4	2,2	2,5	8.84 MXN
07174-2504X20	B	acero	cincado mediante procedimiento galvánico	10.9	M4	20	0	2,1	9,4	2,2	2,5	9.88 MXN
07174-2504X25	B	acero	cincado mediante procedimiento galvánico	10.9	M4	25	0	2,1	9,4	2,2	2,5	10.66 MXN
07174-2504X30	B	acero	cincado mediante procedimiento galvánico	10.9	M4	30	6,5	10	9,4	2,2	2,5	12.22 MXN
07174-2505X8	B	acero	cincado mediante procedimiento galvánico	10.9	M5	8	0	2,4	11,8	2,75	3	10.66 MXN
07174-2505X10	B	acero	cincado mediante procedimiento galvánico	10.9	M5	10	0	2,4	11,8	2,75	3	10.14 MXN
07174-2505X12	B	acero	cincado mediante procedimiento galvánico	10.9	M5	12	0	2,4	11,8	2,75	3	10.14 MXN
07174-2505X16	B	acero	cincado mediante procedimiento galvánico	10.9	M5	16	0	2,4	11,8	2,75	3	10.40 MXN
07174-2505X20	B	acero	cincado mediante procedimiento galvánico	10.9	M5	20	0	2,4	11,8	2,75	3	10.92 MXN
07174-2505X25	B	acero	cincado mediante procedimiento galvánico	10.9	M5	25	0	2,4	11,8	2,75	3	11.44 MXN
07174-2505X30	B	acero	cincado mediante procedimiento galvánico	10.9	M5	30	4	8	11,8	2,75	3	14.30 MXN
07174-2505X35	B	acero	cincado mediante procedimiento galvánico	10.9	M5	35	9	13	11,8	2,75	3	17.42 MXN
07174-2506X8	B	acero	cincado mediante procedimiento galvánico	10.9	M6	8	0	3	13,6	3,3	4	11.18 MXN
07174-2506X10	B	acero	cincado mediante procedimiento galvánico	10.9	M6	10	0	3	13,6	3,3	4	10.92 MXN
07174-2506X12	B	acero	cincado mediante procedimiento galvánico	10.9	M6	12	0	3	13,6	3,3	4	11.44 MXN
07174-2506X16	B	acero	cincado mediante procedimiento galvánico	10.9	M6	16	0	3	13,6	3,3	4	11.44 MXN
07174-2506X20	B	acero	cincado mediante procedimiento galvánico	10.9	M6	20	0	3	13,6	3,3	4	14.30 MXN
07174-2506X25	B	acero	cincado mediante procedimiento galvánico	10.9	M6	25	0	3	13,6	3,3	4	15.34 MXN
07174-2506X30	B	acero	cincado mediante procedimiento galvánico	10.9	M6	30	0	3	13,6	3,3	4	16.90 MXN
07174-2506X35	B	acero	cincado mediante procedimiento galvánico	10.9	M6	35	6	11	13,6	3,3	4	18.46 MXN
07174-2506X40	B	acero	cincado mediante procedimiento galvánico	10.9	M6	40	11	16	13,6	3,3	4	22.10 MXN
07174-2508X12	B	acero	cincado mediante procedimiento galvánico	10.9	M8	12	0	3,75	17,8	4,4	5	10.14 MXN
07174-2508X16	B	acero	cincado mediante procedimiento galvánico	10.9	M8	16	0	3,75	17,8	4,4	5	11.44 MXN
07174-2508X20	B	acero	cincado mediante procedimiento galvánico	10.9	M8	20	0	3,75	17,8	4,4	5	12.22 MXN
07174-2508X25	B	acero	cincado mediante procedimiento galvánico	10.9	M8	25	0	3,75	17,8	4,4	5	13.78 MXN
07174-2508X30	B	acero	cincado mediante procedimiento galvánico	10.9	M8	30	0	3,75	17,8	4,4	5	15.08 MXN
07174-2508X35	B	acero	cincado mediante procedimiento galvánico	10.9	M8	35	0	3,75	17,8	4,4	5	16.90 MXN
07174-2508X40	B	acero	cincado mediante procedimiento galvánico	10.9	M8	40	5,75	12	17,8	4,4	5	21.32 MXN
07174-2508X50	B	acero	cincado mediante procedimiento galvánico	10.9	M8	50	15,75	22	17,8	4,4	5	23.66 MXN
07174-2508X60	B	acero	cincado mediante procedimiento galvánico	10.9	M8	60	25,75	32	17,8	4,4	5	24.70 MXN
07174-2510X20	B	acero	cincado mediante procedimiento galvánico	10.9	M10	20	0	4,5	21,9	5,5	6	25.22 MXN
07174-2510X30	B	acero	cincado mediante procedimiento galvánico	10.9	M10	30	0	4,5	21,9	5,5	6	26.78 MXN
07174-2510X35	B	acero	cincado mediante procedimiento galvánico	10.9	M10	35	0	4,5	21,9	5,5	6	29.12 MXN
07174-2510X40	B	acero	cincado mediante procedimiento galvánico	10.9	M10	40	0	4,5	21,9	5,5	6	30.16 MXN
07174-2510X50	B	acero	cincado mediante procedimiento galvánico	10.9	M10	50	10,5	18	21,9	5,5	6	31.72 MXN
07174-2512X20	B	acero	cincado mediante procedimiento galvánico	10.9	M12	20	0	5,25	26	6,6	8	42.90 MXN
07174-2512X25	B	acero	cincado mediante procedimiento galvánico	10.9	M12	25	0	5,25	26	6,6	8	43.94 MXN
07174-2512X30	B	acero	cincado mediante procedimiento galvánico	10.9	M12	30	0	5,25	26	6,6	8	44.98 MXN
07174-2512X40	B	acero	cincado mediante procedimiento galvánico	10.9	M12	40	0	5,25	26	6,6	8	52.26 MXN
07174-2512X50	B	acero	cincado mediante procedimiento galvánico	10.9	M12	50	0	5,25	26	6,6	8	63.44 MXN
07174-2512X60	B	acero	cincado mediante procedimiento galvánico	10.9	M12	60	15,25	24	26	6,6	8	68.64 MXN
07174-2103X8	B	acero inoxidable A2	acabado natural	70	M3	8	0	1,5	6,9	1,65	2	4.42 MXN
07174-2103X10	B	acero inoxidable A2	acabado natural	70	M3	10	0	1,5	6,9	1,65	2	6.76 MXN
07174-2104X8	B	acero inoxidable A2	acabado natural	70	M4	8	0	2,1	9,4	2,2	2,5	6.24 MXN
07174-2104X10	B	acero inoxidable A2	acabado natural	70	M4	10	0	2,1	9,4	2,2	2,5	6.24 MXN
07174-2104X12	B	acero inoxidable A2	acabado natural	70	M4	12	0	2,1	9,4	2,2	2,5	6.50 MXN
07174-2104X16	B	acero inoxidable A2	acabado natural	70	M4	16	0	2,1	9,4	2,2	2,5	7.54 MXN
07174-2104X20	B	acero inoxidable A2	acabado natural	70	M4	20	0	2,1	9,4	2,2	2,5	8.32 MXN
07174-2104X25	B	acero inoxidable A2	acabado natural	70	M4	25	0	2,1	9,4	2,2	2,5	10.14 MXN
07174-2105X8	B	acero inoxidable A2	acabado natural	70	M5	8	0	2,4	11,8	2,75	3	10.40 MXN
07174-2105X10	B	acero inoxidable A2	acabado natural	70	M5	10	0	2,4	11,8	2,75	3	8.32 MXN
07174-2105X12	B	acero inoxidable A2	acabado natural	70	M5	12	0	2,4	11,8	2,75	3	9.10 MXN
07174-2105X16	B	acero inoxidable A2	acabado natural	70	M5	16	0	2,4	11,8	2,75	3	9.10 MXN
07174-2105X20	B	acero inoxidable A2	acabado natural	70	M5	20	0	2,4	11,8	2,75	3	11.44 MXN
07174-2105X25	B	acero inoxidable A2	acabado natural	70	M5	25	0	2,4	11,8	2,75	3	14.04 MXN
07174-2106X8	B	acero inoxidable A2	acabado natural	70	M6	8	0	3	13,6	3,3	4	7.02 MXN
07174-2106X10	B	acero inoxidable A2	acabado natural	70	M6	10	0	3	13,6	3,3	4	9.10 MXN
07174-2106X12	B	acero inoxidable A2	acabado natural	70	M6	12	0	3	13,6	3,3	4	10.66 MXN
07174-2106X16	B	acero inoxidable A2	acabado natural	70	M6	16	0	3	13,6	3,3	4	11.44 MXN
07174-2106X20	B	acero inoxidable A2	acabado natural	70	M6	20	0	3	13,6	3,3	4	14.04 MXN
07174-2106X25	B	acero inoxidable A2	acabado natural	70	M6	25	0	3	13,6	3,3	4	16.38 MXN
07174-2106X30	B	acero inoxidable A2	acabado natural	70	M6	30	0	3	13,6	3,3	4	18.98 MXN
07174-2106X35	B	acero inoxidable A2	acabado natural	70	M6	35	6	11	13,6	3,3	4	20.80 MXN
07174-2106X40	B	acero inoxidable A2	acabado natural	70	M6	40	11	6	13,6	3,3	4	22.88 MXN
07174-2106X45	B	acero inoxidable A2	acabado natural	70	M6	45	16	21	13,6	3,3	4	26.00 MXN
07174-2108X10	B	acero inoxidable A2	acabado natural	70	M8	10	0	3,75	17,8	4,4	5	15.60 MXN
07174-2108X12	B	acero inoxidable A2	acabado natural	70	M8	12	0	3,75	17,8	4,4	5	13.52 MXN
07174-2108X16	B	acero inoxidable A2	acabado natural	70	M8	16	0	3,75	17,8	4,4	5	14.04 MXN
07174-2108X20	B	acero inoxidable A2	acabado natural	70	M8	20	0	3,75	17,8	4,4	5	16.12 MXN
07174-2108X25	B	acero inoxidable A2	acabado natural	70	M8	25	0	3,75	17,8	4,4	5	18.72 MXN
