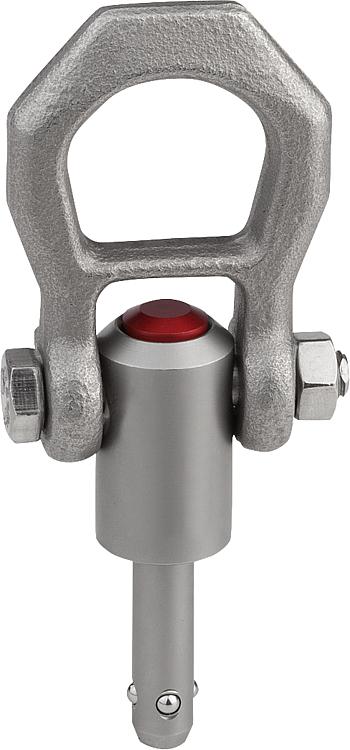

07780Pernos portadores esféricos autobloqueantes, acero inoxidable |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:Perno de acero inoxidable 1.4542.
Grillete de acero inoxidable 1.4571.
Botón pulsador de aluminio. Versión:Perno endurecido.Indicación:Los pernos portadores esféricos se utilizan a modo de elemento portador rápido y sencillo con grillete móvil.
Las bolas se desenclavan al pulsar el botón pulsador.
Y, al liberar el botón pulsador, las bolas vuelven a enclavarse.
- Protección contra la corrosión y la intemperie.
- Pernos endurecidos, de alta resistencia y extremadamente duraderos.
- Certificación TÜV.

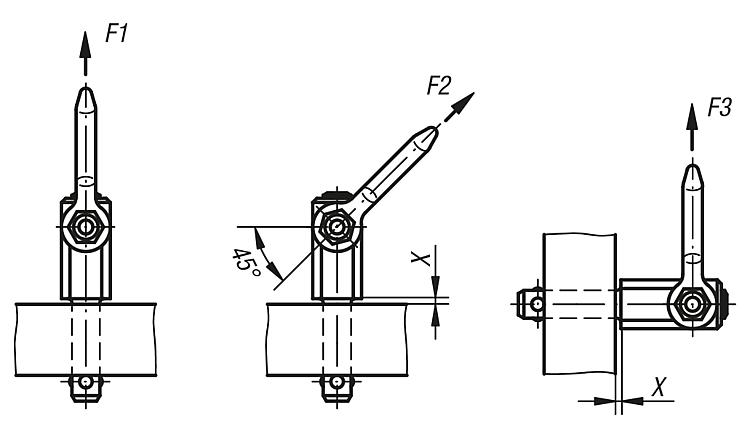

Las indicaciones X mín., F1, F2 y F3 están comprobadas según DIN EN 13155 y la carga de ensayo se corresponde con 3 veces la carga nominal.Rango de temperatura:+250 °C máx.Accesorios:Casquillos receptores 07781.Características especiales: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|

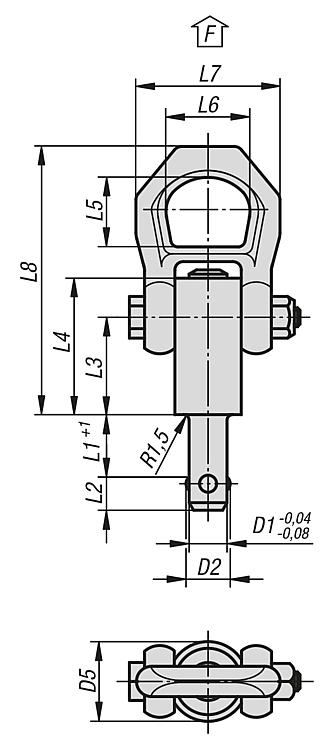

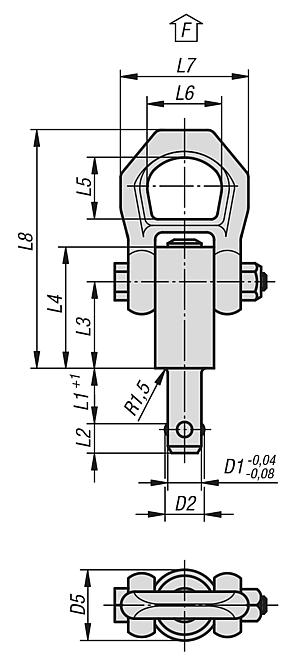

| Referencia | D1
| D2 | D5 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | X
mín. | X
máx. | Perforación de
alojamiento
H11 | F1
kN | F2
kN | F3
kN | CAD | Acc. | Precio | Pedir |
|---|
| 07780-12108X10 | 8 | 9,35 | 21,5 | 10 | 8,75 | 25,7 | 36 | 27 | 30 | 49 | 87,5 | 1,5 | 5 | 8 | 1,5 | 1,2 | 0,5 |  |  | 3,002.74 MXN | | | 07780-12108X15 | 8 | 9,35 | 21,5 | 15 | 8,75 | 25,7 | 36 | 27 | 30 | 49 | 87,5 | 1,5 | 10 | 8 | 1,5 | 1,2 | 0,5 | | | 3,002.74 MXN | | | 07780-12108X25 | 8 | 9,35 | 21,5 | 25 | 8,75 | 25,7 | 36 | 27 | 30 | 49 | 87,5 | 1,5 | 15 | 8 | 1,5 | 1,2 | 0,5 | | | 3,002.74 MXN | | | 07780-12108X35 | 8 | 9,35 | 21,5 | 35 | 8,75 | 25,7 | 36 | 27 | 30 | 49 | 87,5 | 1,5 | 15 | 8 | 1,5 | 1,2 | 0,5 | | | 3,002.74 MXN | | | 07780-12110X15 | 10 | 11,7 | 21,5 | 15 | 10,2 | 25,7 | 36 | 27 | 30 | 49 | 87,5 | 1,5 | 10 | 10 | 2,7 | 2,4 | 2,1 | | | 3,137.42 MXN | | | 07780-12110X25 | 10 | 11,7 | 21,5 | 25 | 10,2 | 25,7 | 36 | 27 | 30 | 49 | 87,5 | 1,5 | 10 | 10 | 2,7 | 2,4 | 2,1 | | | 3,137.42 MXN | | | 07780-12110X35 | 10 | 11,7 | 21,5 | 35 | 10,2 | 25,7 | 36 | 27 | 30 | 49 | 87,5 | 1,5 | 10 | 10 | 2,7 | 2,4 | 2,1 | | | 3,137.42 MXN | | | 07780-12110X50 | 10 | 11,7 | 21,5 | 50 | 10,2 | 25,7 | 36 | 27 | 30 | 49 | 87,5 | 1,5 | 10 | 10 | 2,7 | 2,4 | 2,1 | | | 3,137.42 MXN | | | 07780-12112X15 | 12 | 14,2 | 21,5 | 15 | 11 | 25,7 | 36 | 27 | 30 | 49 | 87,5 | 1,5 | 10 | 12 | 3,5 | 3,2 | 2,8 | | | 3,349.84 MXN | | | 07780-12112X25 | 12 | 14,2 | 21,5 | 25 | 11 | 25,7 | 36 | 27 | 30 | 49 | 87,5 | 1,5 | 15 | 12 | 3,5 | 3,2 | 2,8 | | | 3,349.84 MXN | | | 07780-12112X35 | 12 | 14,2 | 21,5 | 35 | 11 | 25,7 | 36 | 27 | 30 | 49 | 87,5 | 1,5 | 15 | 12 | 3,5 | 3,2 | 2,8 | | | 3,349.84 MXN | | | 07780-12112X50 | 12 | 14,2 | 21,5 | 50 | 11 | 25,7 | 36 | 27 | 30 | 49 | 87,5 | 1,5 | 15 | 12 | 3,5 | 3,2 | 2,8 | | | 3,349.84 MXN | | | 07780-12516X25 | 16 | 18,6 | 25 | 25 | 15,1 | 31 | 44,5 | 27 | 30 | 49 | 92,8 | 1,5 | 15 | 16 | 4,8 | 4,5 | 4,1 | | | 3,767.92 MXN | | | 07780-12516X50 | 16 | 18,6 | 25 | 50 | 15,1 | 31 | 44,5 | 27 | 30 | 49 | 92,8 | 1,5 | 35 | 16 | 4,8 | 4,5 | 4,1 | | | 3,767.92 MXN | | | 07780-12516X75 | 16 | 18,6 | 25 | 75 | 15,1 | 31 | 44,5 | 27 | 30 | 49 | 92,8 | 1,5 | 40 | 16 | 4,8 | 4,5 | 4,1 | | | 3,767.92 MXN | | | 07780-13020X50 | 20 | 24,5 | 30 | 50 | 19,7 | 36,5 | 52 | 32,6 | 36 | 56 | 114 | 1,5 | 25 | 20 | 10 | 8,5 | 6,5 | | | 4,534.14 MXN | | | 07780-13020X75 | 20 | 24,5 | 30 | 75 | 19,7 | 36,5 | 52 | 32,6 | 36 | 56 | 114 | 1,5 | 30 | 20 | 10 | 8,5 | 6,5 | | | 4,596.54 MXN | |
