        Tornillos de presión esféricos sin cabeza versión corta

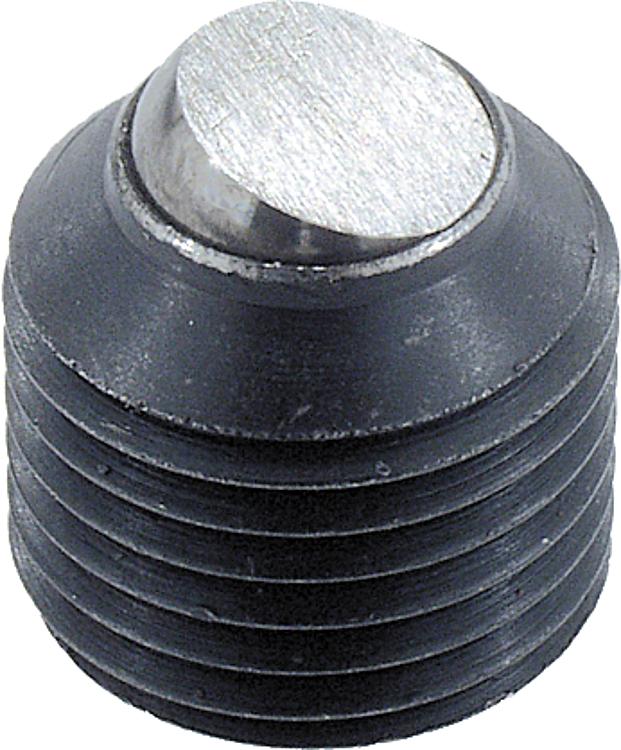

Descripción del artículo/Imágenes del producto

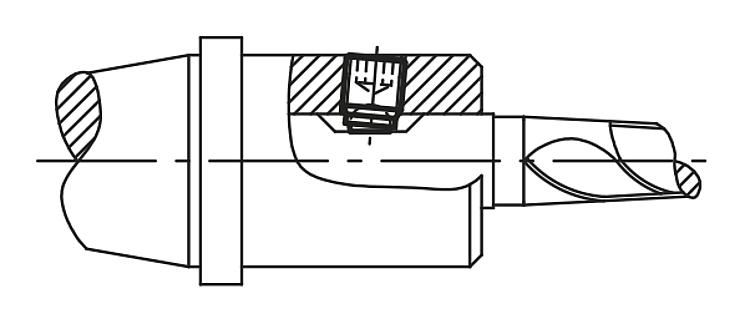

DescripciónMaterial:Tornillo de acero para temple y revenido, bola de acero del apoyo de cilindros.Versión:Tornillo con clase de resistencia 12.9, bruñido. Bola endurecida, acabado natural.Indicación:La versión corta de los tornillos de presión esféricos es especialmente adecuada para vástagos cilíndricos DIN 1835 E en combinación con alojamientos de herramienta Whistle Notch o Weldon, por ejemplo.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07109 Tornillos de presión esféricos sin cabeza versión corta

226 kB

Clases de resistencia

126 kB

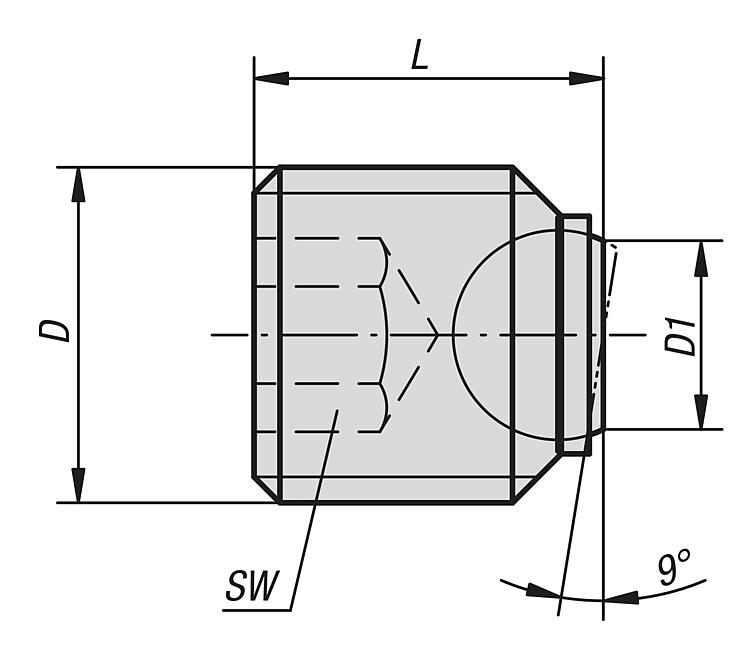

Planos

Selección/filtro de artículos

Referencia	D	D1	L	Ø de bola	SW	Capacidad de carga máx. kN (solo con carga estática)	Precio
07109-1416	M14	7,2	16	8,5	6	30	224.12 MXN
07109-1616	M16	7,2	16	8,5	8	30	230.62 MXN
07109-1820	M18X2	10,7	20	12	10	60	288.34 MXN
07109-2020	M20X2	10,7	20	12	10	60	355.68 MXN
07109-2025	M20X2	10,7	25	12	10	60	362.70 MXN
07109-2425	M24x2	13,5	25	15	12	90	472.94 MXN
