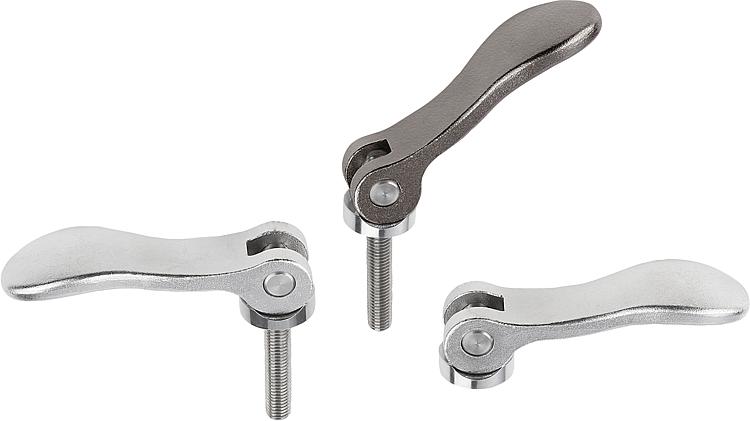

        Palancas excéntricas de acero inoxidable con rosca interior y rosca exterior, arandela de presión y tornillo prisionero de acero inoxidable

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:

Palanca de agarre 1.4308.
Arandela de presión de acero inoxidable 1.4034 endurecida.
Perno del eje, tornillo prisionero de acero inoxidable 1.4305.

Versión:Palanca de agarre pulida electrolíticamente o tratada con chorro.
Arandela de presión, perno de eje y tornillo prisionero de acabado natural.Indicación:La superficie de sujeción de la arandela de presión se suministra ligeramente engrasada.
La grasa lubricante es conforme a la FDA y, por lo tanto, es apta para la industria alimentaria y farmacéutica.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 04232 Palancas excéntricas de acero inoxidable con rosca interior y rosca exterior, arandela de presión y tornillo prisionero de acero inoxidable

173 kB

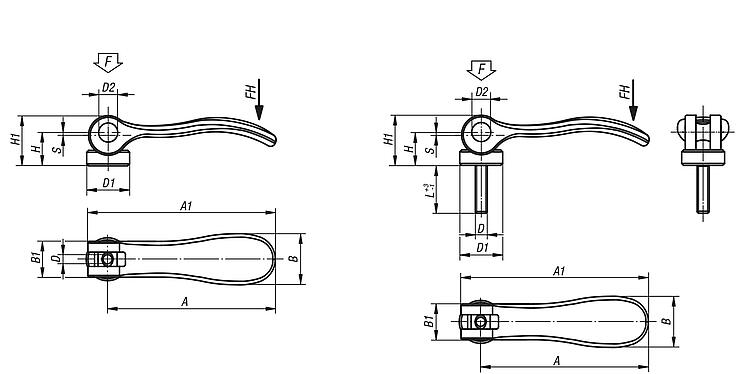

Planos (vista completa)

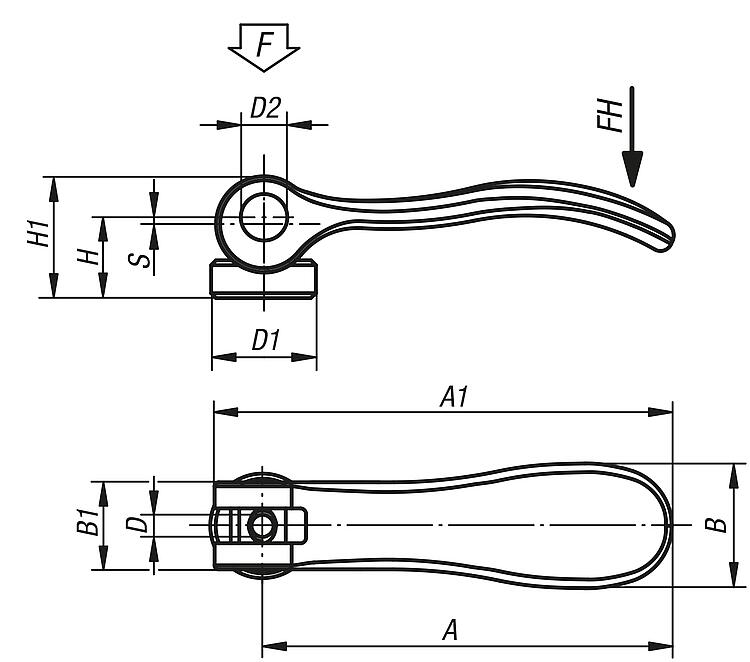

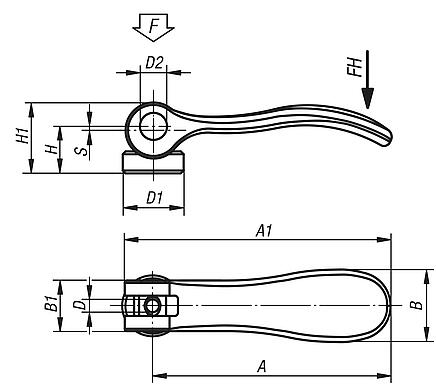

Palancas excéntricas de acero inoxidable con rosca interior, arandela de presión de acero inoxidable

Más información

Planos

Palancas excéntricas de acero inoxidable con rosca interior, arandela de presión de acero inoxidable

Selección/filtro de artículos

Referencia	Superficie cuerpo de base	D	D1	D2	B	B1	H	H1	A	A1	Carrera S	Fuerza de sujeción F (kN)	Fuerza manual FH N	Precio
04232-9541003	pulido electrolítico	M3	12	6	14,4	11,5	9	13,5	36,2	41,7	1	1,5	90	355.04 MXN
04232-9541004	pulido electrolítico	M4	12	6	14,4	11,5	9	13,5	36,2	41,7	1	1,5	90	355.04 MXN
04232-0541004	pulido electrolítico	M4	15,4	8	18	13	11,4	17,2	52,3	59,1	1	2,5	100	376.88 MXN
04232-0541005	pulido electrolítico	M5	15,4	8	18	13	11,4	17,2	52,3	59,1	1	2,5	100	376.88 MXN
04232-1541005	pulido electrolítico	M5	18	9	21,5	15	14,7	22	70,4	79,2	1,2	4	120	444.08 MXN
04232-1541006	pulido electrolítico	M6	18	9	21,5	15	14,7	22	70,4	79,2	1,2	4	120	444.08 MXN
04232-2541008	pulido electrolítico	M8	27	11	33,3	24	18,3	28,8	96	108	1,5	8	350	615.44 MXN
04232-9541303	tratado con chorro	M3	12	6	14,4	11,5	9	13,5	36,2	41,7	1	1,5	90	319.48 MXN
04232-9541304	tratado con chorro	M4	12	6	14,4	11,5	9	13,5	36,2	41,7	1	1,5	90	319.48 MXN
04232-0541304	tratado con chorro	M4	15,4	8	18	13	11,4	17,2	52,3	59,1	1	2,5	100	339.92 MXN
04232-0541305	tratado con chorro	M5	15,4	8	18	13	11,4	17,2	52,3	59,1	1	2,5	100	339.92 MXN
04232-1541305	tratado con chorro	M5	18	9	21,5	15	14,7	22	70,4	79,2	1,2	4	120	400.12 MXN
04232-1541306	tratado con chorro	M6	18	9	21,5	15	14,7	22	70,4	79,2	1,2	4	120	400.12 MXN
04232-2541308	tratado con chorro	M8	27	11	33,3	24	18,3	28,8	96	108	1,5	8	350	553.84 MXN

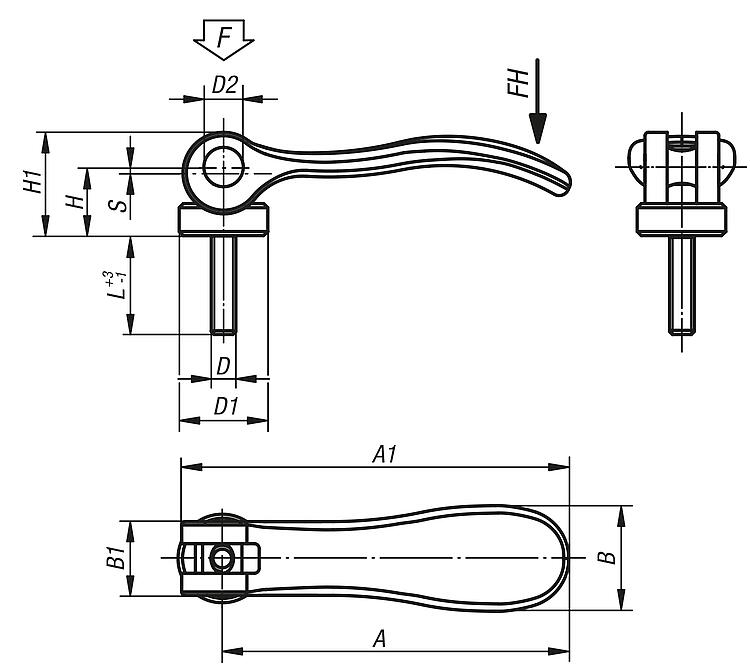

Palancas excéntricas de acero inoxidable con rosca exterior, arandela de presión y tornillo prisionero de acero inoxidable

Más información

Planos

Palancas excéntricas de acero inoxidable con rosca exterior, arandela de presión y tornillo prisionero de acero inoxidable

Selección/filtro de artículos

Referencia	Superficie cuerpo de base	D	D1	D2	B	B1	H	H1	A	A1	L	Carrera S	Fuerza de sujeción F (kN)	Fuerza manual FH N	Precio
04232-9541003X10	pulido electrolítico	M3	12	6	14,4	11,5	9	13,5	36,2	41,7	10	1	1,5	90	367.08 MXN
04232-9541003X15	pulido electrolítico	M3	12	6	14,4	11,5	9	13,5	36,2	41,7	15	1	1,5	90	367.08 MXN
04232-9541003X30	pulido electrolítico	M3	12	6	14,4	11,5	9	13,5	36,2	41,7	30	1	1,5	90	367.08 MXN
04232-9541004X10	pulido electrolítico	M4	12	6	14,4	11,5	9	13,5	36,2	41,7	10	1	1,5	90	367.08 MXN
04232-9541004X15	pulido electrolítico	M4	12	6	14,4	11,5	9	13,5	36,2	41,7	15	1	1,5	90	367.08 MXN
04232-9541004X30	pulido electrolítico	M4	12	6	14,4	11,5	9	13,5	36,2	41,7	30	1	1,5	90	367.08 MXN
04232-0541004X15	pulido electrolítico	M4	15,4	8	18	13	11,4	17,2	52,3	59,1	15	1	2,5	100	390.32 MXN
04232-0541004X20	pulido electrolítico	M4	15,4	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100	390.32 MXN
04232-0541004X30	pulido electrolítico	M4	15,4	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100	390.32 MXN
04232-0541005X20	pulido electrolítico	M5	15,4	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100	390.32 MXN
04232-0541005X30	pulido electrolítico	M5	15,4	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100	390.32 MXN
04232-0541005X40	pulido electrolítico	M5	15,4	8	18	13	11,4	17,2	52,3	59,1	40	1	2,5	100	404.32 MXN
04232-0541005X50	pulido electrolítico	M5	15,4	8	18	13	11,4	17,2	52,3	59,1	50	1	2,5	100	404.32 MXN
04232-1541005X20	pulido electrolítico	M5	18	9	21,5	15	14,7	22	70,4	79,2	20	1,2	4	120	458.92 MXN
04232-1541005X30	pulido electrolítico	M5	18	9	21,5	15	14,7	22	70,4	79,2	30	1,2	4	120	458.92 MXN
04232-1541005X40	pulido electrolítico	M5	18	9	21,5	15	14,7	22	70,4	79,2	40	1,2	4	120	476.28 MXN
04232-1541005X50	pulido electrolítico	M5	18	9	21,5	15	14,7	22	70,4	79,2	50	1,2	4	120	476.28 MXN
04232-1541006X20	pulido electrolítico	M6	18	9	21,5	15	14,7	22	70,4	79,2	20	1,2	4	120	458.92 MXN
04232-1541006X30	pulido electrolítico	M6	18	9	21,5	15	14,7	22	70,4	79,2	30	1,2	4	120	458.92 MXN
04232-1541006X40	pulido electrolítico	M6	18	9	21,5	15	14,7	22	70,4	79,2	40	1,2	4	120	476.28 MXN
04232-1541006X50	pulido electrolítico	M6	18	9	21,5	15	14,7	22	70,4	79,2	50	1,2	4	120	476.28 MXN
04232-2541008X25	pulido electrolítico	M8	27	11	33,3	24	18,3	28,8	96	108	25	1,5	8	350	623.56 MXN
04232-2541008X30	pulido electrolítico	M8	27	11	33,3	24	18,3	28,8	96	108	30	1,5	8	350	623.56 MXN
04232-2541008X40	pulido electrolítico	M8	27	11	33,3	24	18,3	28,8	96	108	40	1,5	8	350	643.16 MXN
04232-2541008X50	pulido electrolítico	M8	27	11	33,3	24	18,3	28,8	96	108	50	1,5	8	350	643.16 MXN
04232-2541010X25	pulido electrolítico	M10	27	11	33,3	24	18,3	28,8	96	108	25	1,5	8	350	623.56 MXN
04232-2541010X30	pulido electrolítico	M10	27	11	33,3	24	18,3	28,8	96	108	30	1,5	8	350	623.56 MXN
04232-2541010X40	pulido electrolítico	M10	27	11	33,3	24	18,3	28,8	96	108	40	1,5	8	350	643.16 MXN
04232-2541010X50	pulido electrolítico	M10	27	11	33,3	24	18,3	28,8	96	108	50	1,5	8	350	643.16 MXN
04232-9541303X10	tratado con chorro	M3	12	6	14,4	11,5	9	13,5	36,2	41,7	10	1	1,5	90	330.40 MXN
04232-9541303X15	tratado con chorro	M3	12	6	14,4	11,5	9	13,5	36,2	41,7	15	1	1,5	90	330.40 MXN
04232-9541303X30	tratado con chorro	M3	12	6	14,4	11,5	9	13,5	36,2	41,7	30	1	1,5	90	330.40 MXN
04232-9541304X10	tratado con chorro	M4	12	6	14,4	11,5	9	13,5	36,2	41,7	10	1	1,5	90	330.40 MXN
04232-9541304X15	tratado con chorro	M4	12	6	14,4	11,5	9	13,5	36,2	41,7	15	1	1,5	90	330.40 MXN
04232-9541304X30	tratado con chorro	M4	12	6	14,4	11,5	9	13,5	36,2	41,7	30	1	1,5	90	330.40 MXN
04232-0541304X15	tratado con chorro	M4	15,4	8	18	13	11,4	17,2	52,3	59,1	15	1	2,5	100	351.12 MXN
04232-0541304X20	tratado con chorro	M4	15,4	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100	351.12 MXN
04232-0541304X30	tratado con chorro	M4	15,4	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100	351.12 MXN
04232-0541305X20	tratado con chorro	M5	15,4	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100	351.12 MXN
04232-0541305X30	tratado con chorro	M5	15,4	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100	351.12 MXN
04232-0541305X40	tratado con chorro	M5	15,4	8	18	13	11,4	17,2	52,3	59,1	40	1	2,5	100	364.56 MXN
04232-0541305X50	tratado con chorro	M5	15,4	8	18	13	11,4	17,2	52,3	59,1	50	1	2,5	100	364.56 MXN
04232-1541305X20	tratado con chorro	M5	18	9	21,5	15	14,7	22	70,4	79,2	20	1,2	4	120	412.72 MXN
04232-1541305X30	tratado con chorro	M5	18	9	21,5	15	14,7	22	70,4	79,2	30	1,2	4	120	412.72 MXN
04232-1541305X40	tratado con chorro	M5	18	9	21,5	15	14,7	22	70,4	79,2	40	1,2	4	120	428.40 MXN
04232-1541305X50	tratado con chorro	M5	18	9	21,5	15	14,7	22	70,4	79,2	50	1,2	4	120	428.40 MXN
04232-1541306X20	tratado con chorro	M6	18	9	21,5	15	14,7	22	70,4	79,2	20	1,2	4	120	412.72 MXN
04232-1541306X30	tratado con chorro	M6	18	9	21,5	15	14,7	22	70,4	79,2	30	1,2	4	120	412.72 MXN
04232-1541306X40	tratado con chorro	M6	18	9	21,5	15	14,7	22	70,4	79,2	40	1,2	4	120	428.40 MXN
04232-1541306X50	tratado con chorro	M6	18	9	21,5	15	14,7	22	70,4	79,2	50	1,2	4	120	428.40 MXN
04232-2541308X25	tratado con chorro	M8	27	11	33,3	24	18,3	28,8	96	108	25	1,5	8	350	561.12 MXN
04232-2541308X30	tratado con chorro	M8	27	11	33,3	24	18,3	28,8	96	108	30	1,5	8	350	561.12 MXN
04232-2541308X40	tratado con chorro	M8	27	11	33,3	24	18,3	28,8	96	108	40	1,5	8	350	578.48 MXN
04232-2541308X50	tratado con chorro	M8	27	11	33,3	24	18,3	28,8	96	108	50	1,5	8	350	578.48 MXN
04232-2541310X25	tratado con chorro	M10	27	11	33,3	24	18,3	28,8	96	108	25	1,5	8	350	561.12 MXN
04232-2541310X30	tratado con chorro	M10	27	11	33,3	24	18,3	28,8	96	108	30	1,5	8	350	561.12 MXN
04232-2541310X40	tratado con chorro	M10	27	11	33,3	24	18,3	28,8	96	108	40	1,5	8	350	578.48 MXN
04232-2541310X50	tratado con chorro	M10	27	11	33,3	24	18,3	28,8	96	108	50	1,5	8	350	578.48 MXN
