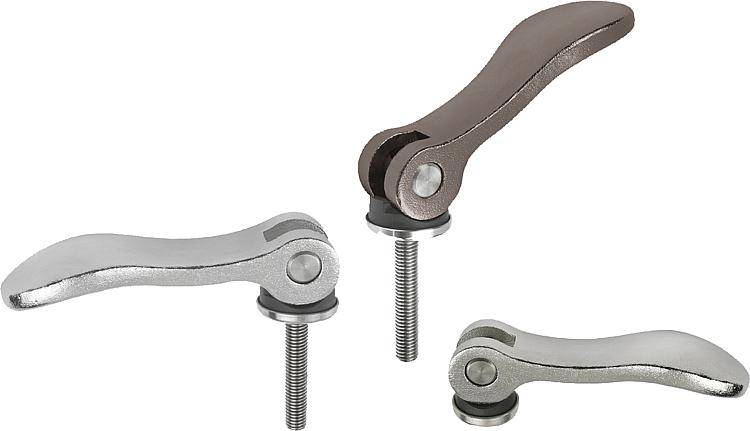

        Palancas excéntricas de acero inoxidable con rosca interior y rosca exterior, arandela de presión de plástico y tornillo prisionero de acero inoxidable

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:

Empuñadura de acero inoxidable 1.4308.
Arandela de presión de plástico PA 66 GF 35-X reforzado con fibra de vidrio.
Perno del eje, arandela y tornillo prisionero de acero inoxidable 1.4305.

Versión:Empuñadura con pulido electrolítico o tratado con chorro.
Arandela de presión negra.
Perno del eje, arandela y tornillo prisionero con acabado natural.Indicación:Los plásticos tienen la peculiaridad de presentar un alto índice de fluencia cuando se someten a cargas (cedencia).Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 04232 Palancas excéntricas de acero inoxidable con rosca interior y rosca exterior, arandela de presión de plástico y tornillo prisionero de acero inoxidable

174 kB

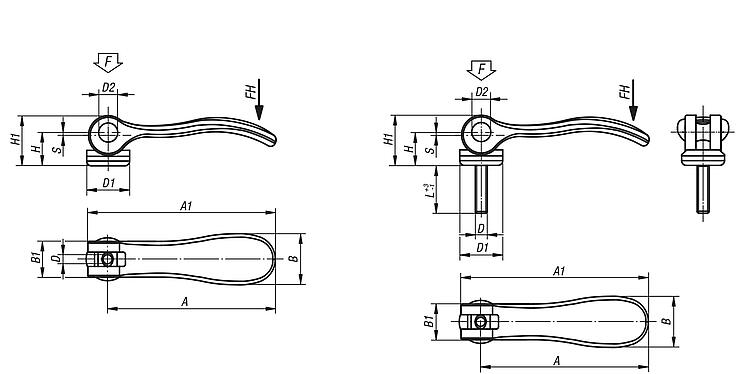

Planos (vista completa)

Palancas excéntricas de acero inoxidable con rosca interior y arandela de presión de plástico

Más información

Planos

Palancas excéntricas de acero inoxidable con rosca interior y arandela de presión de plástico

Selección/filtro de artículos

Referencia	Superficie cuerpo de base	D	D1	D2	B	B1	H	H1	A	A1	Carrera S	Fuerza de sujeción F (kN)	Fuerza manual FH N	Precio
04232-9512003	pulido electrolítico	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	337.96 MXN
04232-9512004	pulido electrolítico	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	337.96 MXN
04232-0512004	pulido electrolítico	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	358.96 MXN
04232-0512005	pulido electrolítico	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	358.96 MXN
04232-1512005	pulido electrolítico	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	423.36 MXN
04232-1512006	pulido electrolítico	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	423.36 MXN
04232-2512008	pulido electrolítico	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	8	350	586.04 MXN
04232-9512303	tratado con chorro	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	304.36 MXN
04232-9512304	tratado con chorro	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	304.36 MXN
04232-0512304	tratado con chorro	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	323.40 MXN
04232-0512305	tratado con chorro	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	323.40 MXN
04232-1512305	tratado con chorro	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	380.80 MXN
04232-1512306	tratado con chorro	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	380.80 MXN
04232-2512308	tratado con chorro	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	8	350	527.80 MXN

Palancas excéntricas de acero inoxidable con rosca exterior, arandela de presión de plástico y tornillo prisionero de acero inoxidable

Más información

Planos

Palancas excéntricas de acero inoxidable con rosca exterior, arandela de presión de plástico y tornillo prisionero de acero inoxidable

Selección/filtro de artículos

Referencia	Superficie cuerpo de base	D	D1	D2	B	B1	H	H1	A	A1	L	Carrera S	Fuerza de sujeción F (kN)	Fuerza manual FH N	Precio
04232-9512003X10	pulido electrolítico	M3	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90	349.44 MXN
04232-9512003X15	pulido electrolítico	M3	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90	349.44 MXN
04232-9512003X30	pulido electrolítico	M3	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90	349.44 MXN
04232-9512004X10	pulido electrolítico	M4	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90	349.44 MXN
04232-9512004X15	pulido electrolítico	M4	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90	349.44 MXN
04232-9512004X30	pulido electrolítico	M4	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90	349.44 MXN
04232-0512004X15	pulido electrolítico	M4	15,4	8	18	13	11,2	17	52,3	59,1	15	1	2,5	100	371.56 MXN
04232-0512004X20	pulido electrolítico	M4	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100	371.56 MXN
04232-0512004X30	pulido electrolítico	M4	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100	371.56 MXN
04232-0512005X20	pulido electrolítico	M5	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100	371.56 MXN
04232-0512005X30	pulido electrolítico	M5	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100	371.56 MXN
04232-0512005X40	pulido electrolítico	M5	15,4	8	18	13	11,2	17	52,3	59,1	40	1	2,5	100	385.56 MXN
04232-0512005X50	pulido electrolítico	M5	15,4	8	18	13	11,2	17	52,3	59,1	50	1	2,5	100	385.56 MXN
04232-1512005X20	pulido electrolítico	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120	436.80 MXN
04232-1512005X30	pulido electrolítico	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120	436.80 MXN
04232-1512005X40	pulido electrolítico	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120	453.32 MXN
04232-1512005X50	pulido electrolítico	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120	453.32 MXN
04232-1512006X20	pulido electrolítico	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120	436.80 MXN
04232-1512006X30	pulido electrolítico	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120	436.80 MXN
04232-1512006X40	pulido electrolítico	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120	453.32 MXN
04232-1512006X50	pulido electrolítico	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120	453.32 MXN
04232-2512008X25	pulido electrolítico	M8	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350	594.44 MXN
04232-2512008X30	pulido electrolítico	M8	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350	594.44 MXN
04232-2512008X40	pulido electrolítico	M8	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350	612.36 MXN
04232-2512008X50	pulido electrolítico	M8	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350	612.36 MXN
04232-2512010X25	pulido electrolítico	M10	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350	594.44 MXN
04232-2512010X30	pulido electrolítico	M10	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350	594.44 MXN
04232-2512010X40	pulido electrolítico	M10	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350	612.36 MXN
04232-2512010X50	pulido electrolítico	M10	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350	612.36 MXN
04232-9512303X10	tratado con chorro	M3	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90	314.44 MXN
04232-9512303X15	tratado con chorro	M3	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90	314.44 MXN
04232-9512303X30	tratado con chorro	M3	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90	314.44 MXN
04232-9512304X10	tratado con chorro	M4	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90	314.44 MXN
04232-9512304X15	tratado con chorro	M4	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90	314.44 MXN
04232-9512304X30	tratado con chorro	M4	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90	314.44 MXN
04232-0512304X15	tratado con chorro	M4	15,4	8	18	13	11,2	17	52,3	59,1	15	1	2,5	100	333.76 MXN
04232-0512304X20	tratado con chorro	M4	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100	333.76 MXN
04232-0512304X30	tratado con chorro	M4	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100	333.76 MXN
04232-0512305X20	tratado con chorro	M5	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100	333.76 MXN
04232-0512305X30	tratado con chorro	M5	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100	333.76 MXN
04232-0512305X40	tratado con chorro	M5	15,4	8	18	13	11,2	17	52,3	59,1	40	1	2,5	100	346.92 MXN
04232-0512305X50	tratado con chorro	M5	15,4	8	18	13	11,2	17	52,3	59,1	50	1	2,5	100	346.92 MXN
04232-1512305X20	tratado con chorro	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120	393.12 MXN
04232-1512305X30	tratado con chorro	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120	393.12 MXN
04232-1512305X40	tratado con chorro	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120	407.96 MXN
04232-1512305X50	tratado con chorro	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120	407.96 MXN
04232-1512306X20	tratado con chorro	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120	393.12 MXN
04232-1512306X30	tratado con chorro	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120	393.12 MXN
04232-1512306X40	tratado con chorro	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120	407.96 MXN
04232-1512306X50	tratado con chorro	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120	407.96 MXN
04232-2512308X25	tratado con chorro	M8	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350	534.52 MXN
04232-2512308X30	tratado con chorro	M8	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350	534.52 MXN
04232-2512308X40	tratado con chorro	M8	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350	551.32 MXN
04232-2512308X50	tratado con chorro	M8	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350	551.32 MXN
04232-2512310X25	tratado con chorro	M10	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350	534.52 MXN
04232-2512310X30	tratado con chorro	M10	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350	534.52 MXN
04232-2512310X40	tratado con chorro	M10	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350	551.32 MXN
04232-2512310X50	tratado con chorro	M10	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350	551.32 MXN
