        Alojamientos del gancho de sujeción

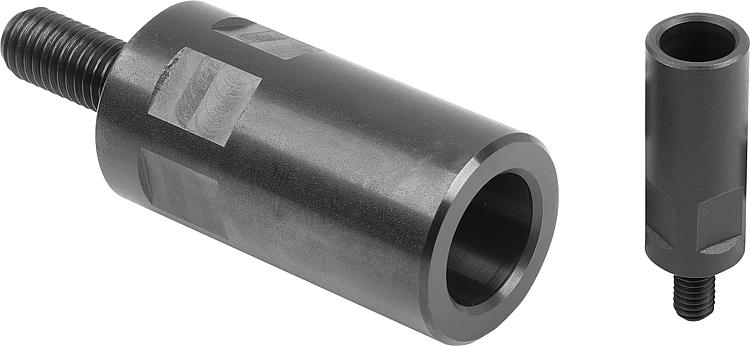

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero para temple y revenido.Versión:Bruñido.Indicación:Los alojamientos del gancho de sujeción sirven para guiar y elevar ganchos de sujeción.Accesorios:Gancho de sujeción 04372.
Eclisa 04378.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 04375 Alojamientos del gancho de sujeción

248 kB

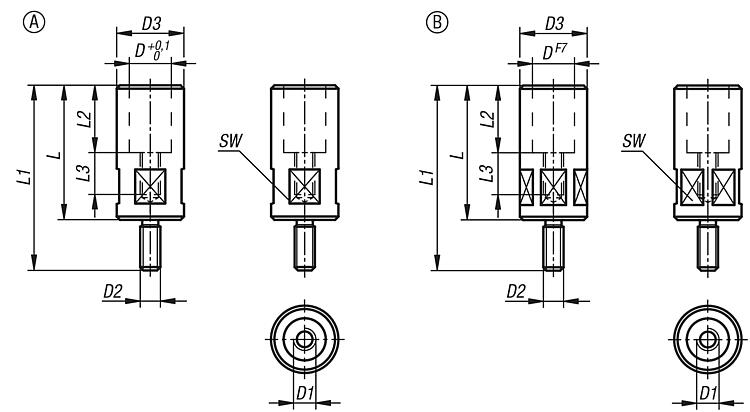

Planos (vista completa)

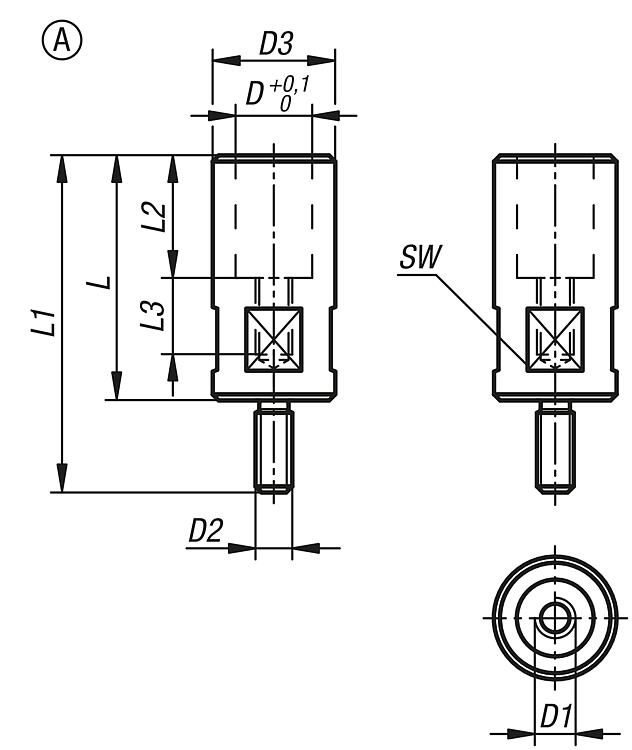

Alojamientos del gancho de sujeción, forma A, con cuadrado

Más información

Planos

Alojamientos del gancho de sujeción, forma A, con cuadrado

Selección/filtro de artículos

Referencia	Forma	Modelo de forma	D	D1	D2	D3	L	L1	L2	L3	SW	Par de apriete máx. Nm	CAD	Acc.	Precio	Pedir
04375-04035	A	con cuadrado	10	M4	M6	14	35	46	16	13	12	2,7			540.40 MXN
04375-06040	A	con cuadrado	12	M6	M8	16	40	54	19	14	13	7			607.60 MXN

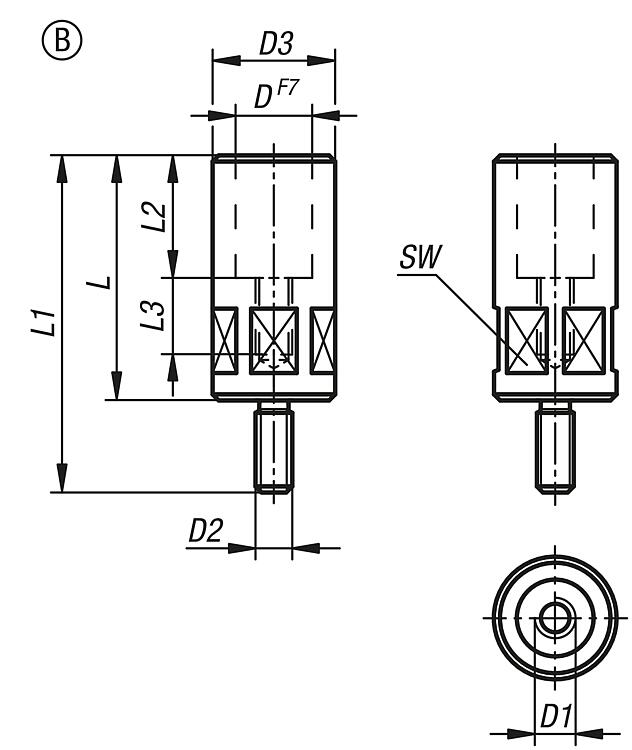

Alojamientos del gancho de sujeción, forma B, con hexágono

Más información

Planos

Alojamientos del gancho de sujeción, forma B, con hexágono

Selección/filtro de artículos

Referencia	Forma	Modelo de forma	D	D1	D2	D3	L	L1	L2	L3	SW	Par de apriete máx. Nm	Precio
04375-08055	B	con hexágono	18	M8	M8	24	55	74	25	20	22	29,4	641.20 MXN
04375-10063	B	con hexágono	20	M10	M12	32	63	93	30	21	30	39,2	734.44 MXN
04375-10080	B	con hexágono	20	M10	M12	32	80	110	30	23	30	39,2	793.80 MXN
04375-12080	B	con hexágono	25	M12	M12	40	80	110	40	25	36	49	921.20 MXN
04375-12100	B	con hexágono	25	M12	M12	40	100	130	40	28	36	49	1,006.60 MXN
04375-16080	B	con hexágono	32	M16	M16	50	80	110	40	25	46	78,4	1,193.64 MXN
04375-16100	B	con hexágono	32	M16	M16	50	100	130	40	28	46	78,4	1,304.24 MXN
