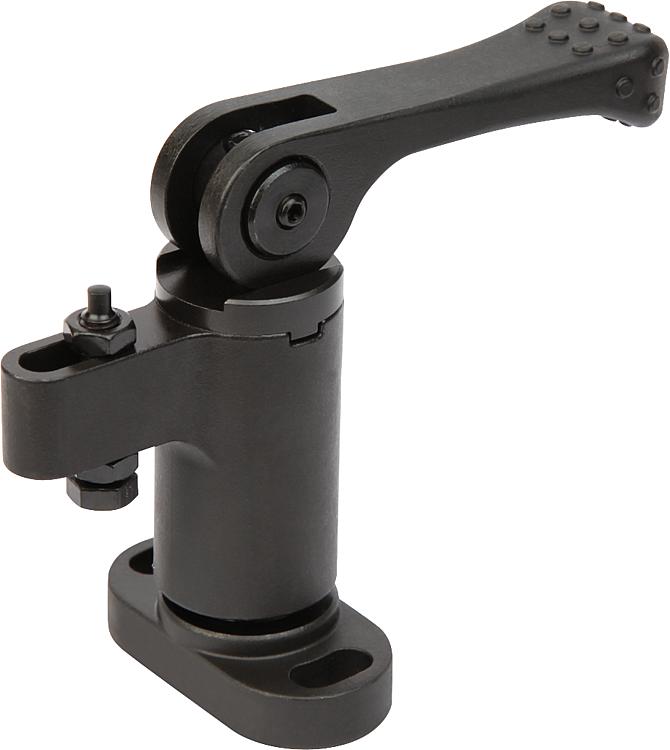

Dispositivos de sujeción pivotante mini con palanca excéntrica
04363

Dispositivos de sujeción pivotante mini con palanca excéntrica

Volver

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero para temple y revenido.Versión:Tratado en caliente y bruñido.Indicación:Los dispositivos de sujeción pivotante se utilizan principalmente cuando los puntos de sujeción para colocar y retirar piezas de trabajo deban estar libres.

* Fuerza manual admisible para la empuñadura.
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 04363 Dispositivos de sujeción pivotante mini con palanca excéntrica 204 kB
 Indicación técnica para dispositivo de sujeción pivotante 93,2 kB

Planos

Dispositivos de sujeción pivotante mini con palanca excéntrica

Vista general de artículos (comprimida)

Selección/filtro de artículos
Referencia
a la izquierda
Referencia
a la derecha
Superficie
cuerpo
de base
ABCD

EGHIJKLMNOPQRSTUVX
mín.
X
máx.
Y
mín.
Y
máx.
F=Fuerza
de sujeción
N
Fuerza
manual
FH N
Filtro
04363-010004363-1100bruñido301018185226220,8611,584,3501,21636622,8M44,32722,425,22224,8800100*
04363-015004363-1150bruñido401423236835301815,3105,3631,51945828,5M55,33430,833,831,734,71500150*
04363-020004363-1200bruñido501830308745371,2820,7168,4801,824651245,5M88,44831,939,632,940,62100200*
04363-030004363-1300bruñido6022404010755451,5825,42010,41002,330851557M1010,56435,746,738,249,22800300*
