Ganchos de sujeción con inserto protector

Volver

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Hierros de sujeción Elementos de sujeción
      - Ganchos de sujeción / alojamientos del gancho de sujeción
        Ganchos de sujeción con inserto protector

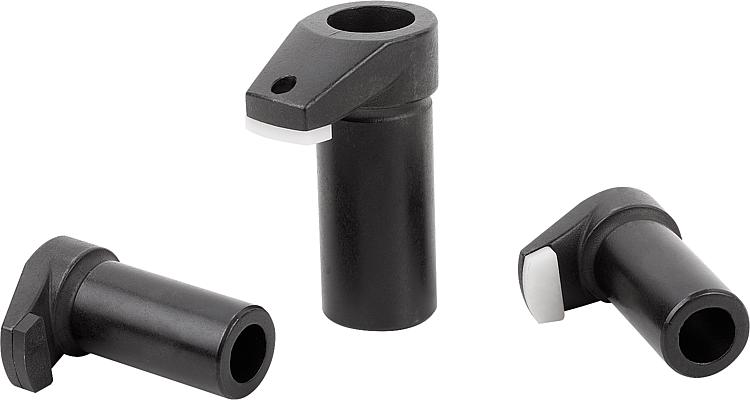

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero para temple y revenido.
Inserto protector POM o de poliuretano 99 Shore A.Versión:Tratado en caliente y bruñido.Indicación:El inserto protector de plástico incorporado ofrece una protección óptima contra posibles daños en superficies sensibles de la pieza.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 04370 Ganchos de sujeción con inserto protector

170 kB

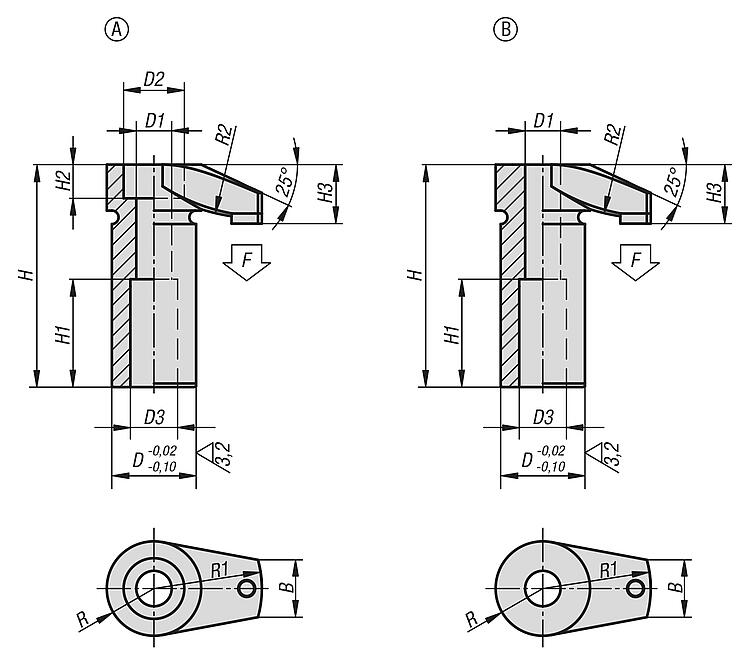

Planos

Selección/filtro de artículos

Referencia	Forma	Material del componente	D	D1	D2	D3	H	H1	H2	H3	B	R	R1	R2	F máx. kN	Precio
04370-206	A	poliacetal	16	6,5	11	10	42	20	6	10,5	11	9	20	30	4,8	803.60 MXN
04370-208	A	poliacetal	20	8,5	15	12	52	25	8	13,5	15	12	25	50	8,8	1,066.52 MXN
04370-210	A	poliacetal	25	10,5	18	14	66	32	10	17,5	17	14	32	60	11,6	1,734.88 MXN
04370-212	A	poliacetal	32	12,5	20	17	83	40	12	21	20	18	40	80	18,8	3,134.32 MXN
04370-2106	B	poliacetal	16	6,5	-	10	41,5	20	-	10	11	9	20	30	4,8	926.80 MXN
04370-2108	B	poliacetal	20	8,5	-	12	51,5	25	-	13	15	12	25	50	8,8	1,125.04 MXN
04370-2110	B	poliacetal	25	10,5	-	14	65,5	32	-	17	17	14	32	60	11,6	1,739.64 MXN
04370-2112	B	poliacetal	32	12,5	-	17	82,5	40	-	21	20	18	40	80	18,8	3,153.64 MXN
04370-306	A	poliuretano	16	6,5	11	10	42	20	6	10,5	11	9	20	30	4,8	909.72 MXN
04370-308	A	poliuretano	20	8,5	15	12	52	25	8	13,5	15	12	25	50	8,8	1,099.28 MXN
04370-310	A	poliuretano	25	10,5	18	14	66	32	10	17,5	17	14	32	60	11,6	1,738.80 MXN
04370-312	A	poliuretano	32	12,5	20	17	83	40	12	21	20	18	40	80	18,8	3,165.96 MXN
04370-3106	B	poliuretano	16	6,5	-	10	41,5	20	-	10	11	9	20	30	4,8	1,006.60 MXN
04370-3108	B	poliuretano	20	8,5	-	12	51,5	25	-	13	15	12	25	50	8,8	1,212.96 MXN
04370-3110	B	poliuretano	25	10,5	-	14	65,5	32	-	17	17	14	32	60	11,6	1,772.12 MXN
04370-3112	B	poliuretano	32	12,5	-	17	82,5	40	-	21	20	18	40	80	18,8	3,250.52 MXN
