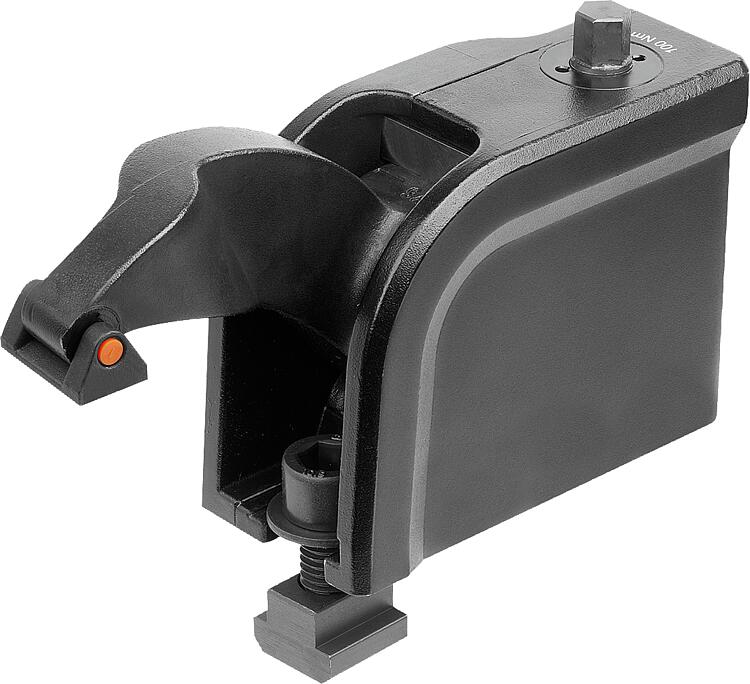

04627Tensores de fuerza, compactos |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:Acero para temple y revenido.Versión:Tratado en caliente, negro cincado.Indicación:En caso de utilizar el elemento de sujeción sin tuerca de ranura en T DIN508, la placa de alojamiento debe tener una resistencia a la extensión de 900 N/mm² por lo menos.
No limpiar con aire comprimido.Aplicación:Al accionar el tornillo de ajuste, el brazo de sujeción regula su altura de manera continua y sujeta la pieza de trabajo.Ventajas:- Sujeción en progresión continua.
- Fuerzas de sujeción 12 kN / 16 kN.
- Medidas compactas.
- Escala de alturas permite un rápido preajuste de la altura de sujeción.
- Pieza de presión con montaje imperdible.
- Repelente de la suciedad y las virutas.
- El brazo de sujeción curvado permite una sujeción vertical y segura para el proceso con un momento de torsión definido.
- El tensor de fuerza compacto se puede unir con la elevación 04627-05 sin tornillos, con un novedoso cierre rápido.Accesorios:Elevaciones con cierre rápido 04627-05.
Juego de piezas de presión 04627-10.
DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|

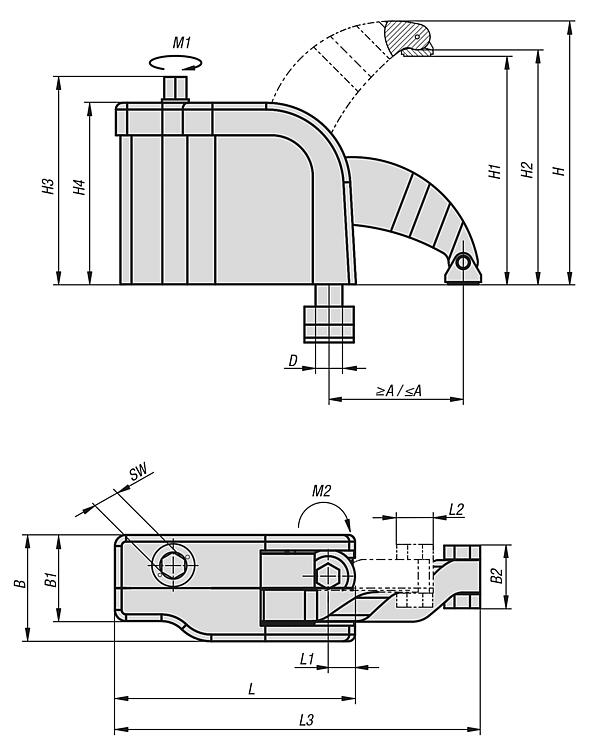

| Referencia | A
mín. | A
máx. | B | B1 | B2 | D | H | H1 | H2 | H3 | H4 | L
| L1 | L2 | L3 | Ancho
de
ranura | SW | Fuerza de
sujeción
kN | Par de apriete
M1
Nm | Par de apriete
M2
Nm | CAD | Acc. | Precio | Pedir |
|---|
| 04627-1212 | 38,5 | 59,5 | 47,5 | 38,5 | 28 | M12 | 56,5-118 | 0-100 | 3,5-103,5 | 92,5 | 81 | 107 | 12 | 16 | 141,5-163 | 14 | 10 | 12 | 100 | 40 | | | 12,376.00 MXN | | | 04627-1612 | 22,8 | 40,2 | 47,5 | 38,5 | 28 | M12 | 52-107 | 0-90 | 3,5-93,5 | 92,5 | 81 | 107 | 12 | 16 | 126-143,5 | 14 | 10 | 16 | 100 | 40 | | | 12,096.00 MXN | |
