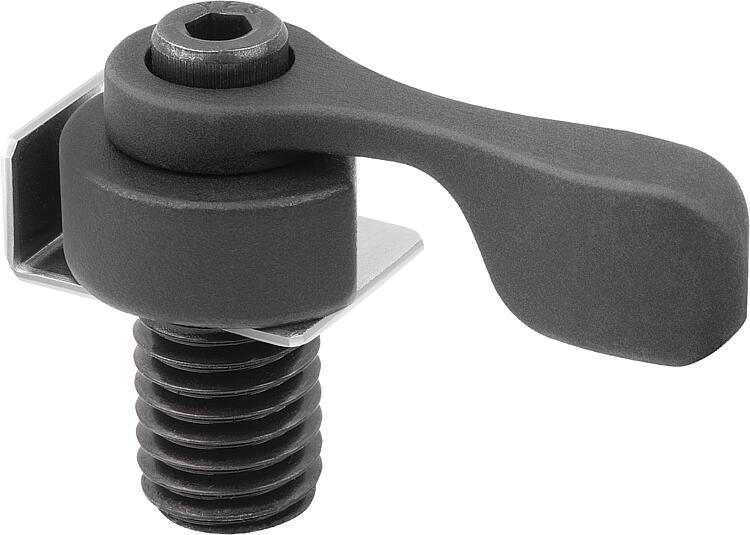

Dispositivo de sujeción de leva de acero con palanca tensora, forma B
04431-12_B

Dispositivo de sujeción de leva de acero con palanca tensora,...

Volver

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero para temple y revenido.Versión:Bruñido.Indicación:La medida A se refiere a la distancia desde la pieza de trabajo hasta el centro de la rosca (el tornillo tensor).

Para reducir al mínimo los arañazos en la pieza de trabajo, se recomienda la forma B con chapa de sujeción.

La palanca tensora se puede montar en pasos de 60° debido a su forma hexagonal, con lo que se puede alinear según los deseos del usuario.
Ventajas:- Diseño compacto
- Sujeción rápida y sencilla de componentes
- Sujeción sin herramientas mediante palanca tensora

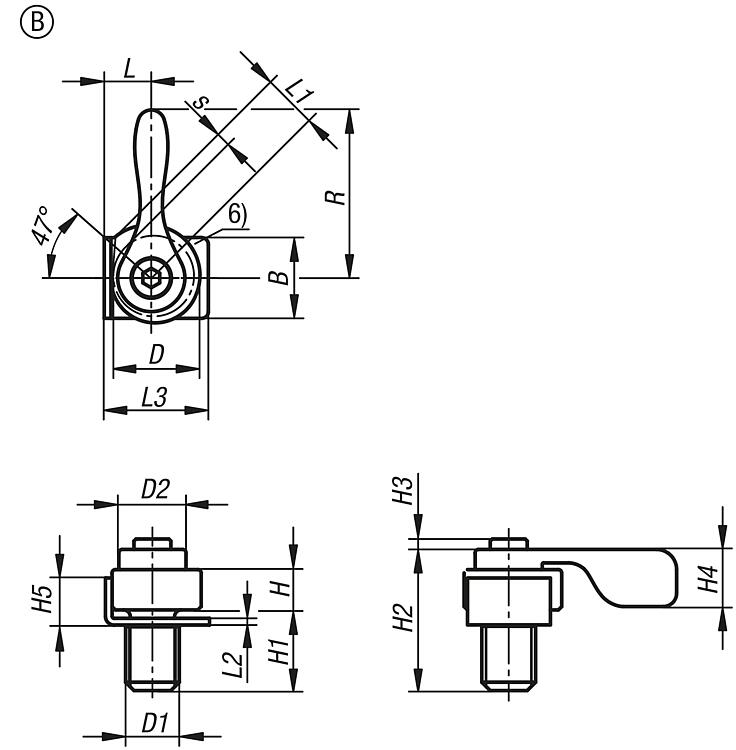

Accesorios:Chapa de sujeción 04431-15.Indicación sobre el dibujo:
(1) Tornillo de sujeción
(2) Arandela elástica
(3) Palanca tensora
(4) Llave hexagonal
(5) Dispositivo de sujeción de leva
(6) Chapa de sujeción
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 04431-12_B Dispositivo de sujeción de leva de acero con palanca tensora, forma B 95,7 kB

Planos

Dispositivo de sujeción de leva de acero con palanca tensora, forma B
