Hierros de sujeción ahorquillados DIN 6315, acero y aluminio

Volver

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Hierros de sujeción Elementos de sujeción
      - Hierros de sujeción
        Hierros de sujeción ahorquillados DIN 6315, acero y aluminio

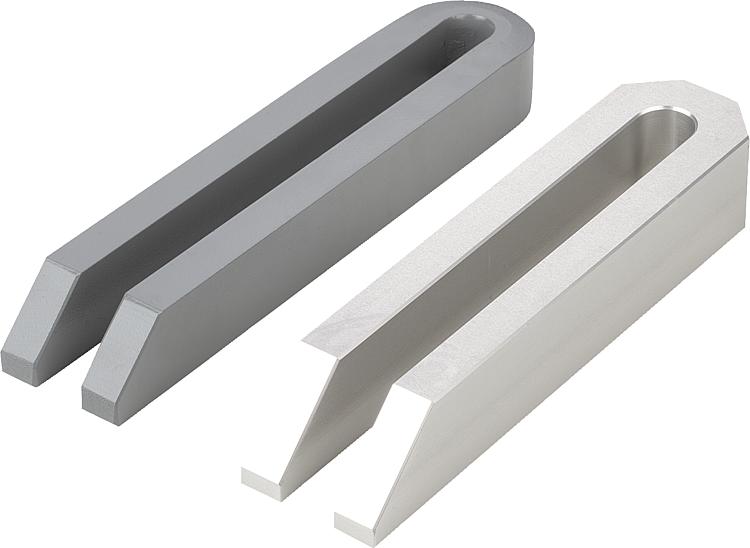

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Acero para temple y revenido o EN AW-7022.Versión:Lacado, aluminio con acabado natural.Indicación:Si se instalan cojinetes cónicos 07420, se utilizará la forma G.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 04110 Hierros de sujeción ahorquillados DIN 6315, acero y aluminio

163 kB

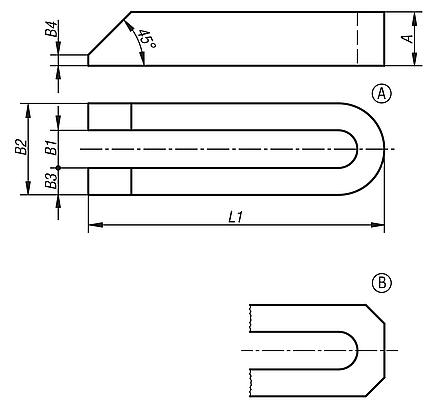

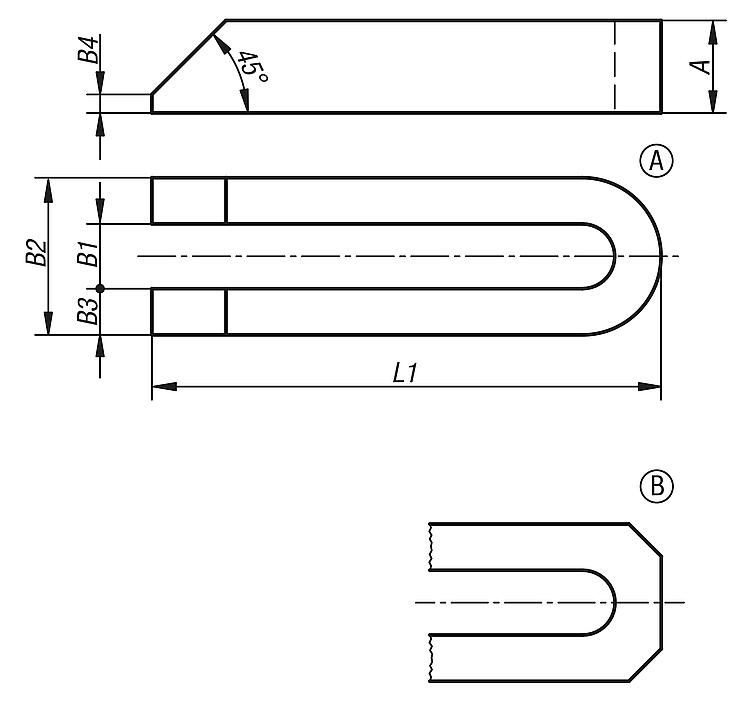

Planos (vista completa)

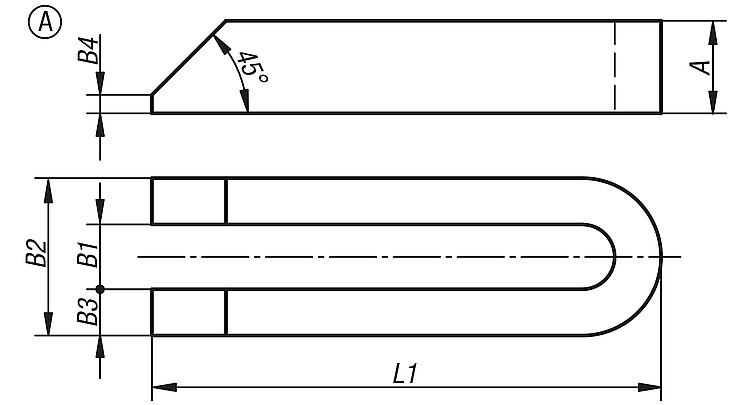

Hierros de sujeción ahorquillados DIN 6315, acero

Más información

Planos

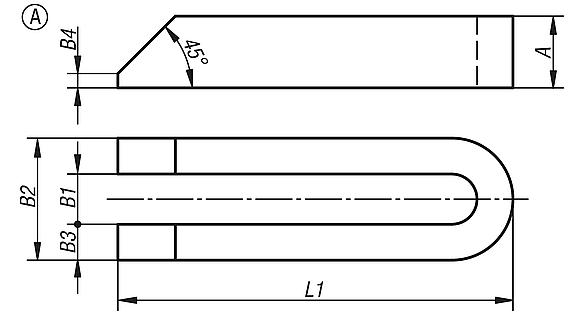

Hierros de sujeción ahorquillados DIN 6315, acero

Selección/filtro de artículos

Referencia	Material del cuerpo de base	Forma	L1	A	B1	B2	B3	B4	Para tornillo	Precio
04110-06	acero para temple y revenido	A	60	12	6,6	18	6	3	M6	242.20 MXN
04110-08	acero para temple y revenido	A	80	15	9	25	8	4	M8	245.28 MXN
04110-10	acero para temple y revenido	A	100	20	11	31	10	5	M10	277.48 MXN
04110-12	acero para temple y revenido	A	125	25	14	38	12	6	M12/M14	327.60 MXN
04110-121	acero para temple y revenido	A	160	25	14	38	12	6	M12/M14	376.32 MXN
04110-122	acero para temple y revenido	A	200	25	14	38	12	6	M12/M14	491.40 MXN
04110-16	acero para temple y revenido	A	160	30	18	48	15	8	M16/M18	462.84 MXN
04110-161	acero para temple y revenido	A	200	30	18	48	15	8	M16/M18	534.80 MXN
04110-162	acero para temple y revenido	A	250	40	18	48	15	10	M16/M18	771.12 MXN
04110-20	acero para temple y revenido	A	200	40	22	52	15	10	M20/M22	706.44 MXN
04110-201	acero para temple y revenido	A	250	40	22	62	20	10	M20/M22	953.12 MXN
04110-202	acero para temple y revenido	A	315	40	22	62	20	10	M20/M22	1,236.76 MXN
04110-24	acero para temple y revenido	A	200	40	26	66	20	10	M24	874.72 MXN
04110-241	acero para temple y revenido	A	250	40	26	66	20	10	M24	1,022.00 MXN
04110-242	acero para temple y revenido	A	315	40	26	66	20	10	M24	1,473.08 MXN
04110-301	acero para temple y revenido	A	250	50	33	73	20	12	M30/M32	1,456.28 MXN
04110-30	acero para temple y revenido	A	315	50	33	73	20	12	M30/M32	1,673.84 MXN
04110-302	acero para temple y revenido	A	400	50	33	73	20	12	M30/M32	2,222.36 MXN
04110-40	acero para temple y revenido	A	400	60	40	100	30	12	M36	4,373.04 MXN
04110-401	acero para temple y revenido	A	600	60	40	100	30	12	M36	5,806.64 MXN

Hierros de sujeción ahorquillados DIN 6315, acero

Más información

Planos

Selección/filtro de artículos

Referencia	Material del cuerpo de base	Forma	L1	A	B1	B2	B3	B4	Para tornillo	Precio
04110-06	acero para temple y revenido	A	60	12	6,6	18	6	3	M6	242.20 MXN
04110-08	acero para temple y revenido	A	80	15	9	25	8	4	M8	245.28 MXN
04110-10	acero para temple y revenido	A	100	20	11	31	10	5	M10	277.48 MXN
04110-12	acero para temple y revenido	A	125	25	14	38	12	6	M12/M14	327.60 MXN
04110-121	acero para temple y revenido	A	160	25	14	38	12	6	M12/M14	376.32 MXN
04110-122	acero para temple y revenido	A	200	25	14	38	12	6	M12/M14	491.40 MXN
04110-16	acero para temple y revenido	A	160	30	18	48	15	8	M16/M18	462.84 MXN
04110-161	acero para temple y revenido	A	200	30	18	48	15	8	M16/M18	534.80 MXN
04110-162	acero para temple y revenido	A	250	40	18	48	15	10	M16/M18	771.12 MXN
04110-20	acero para temple y revenido	A	200	40	22	52	15	10	M20/M22	706.44 MXN
04110-201	acero para temple y revenido	A	250	40	22	62	20	10	M20/M22	953.12 MXN
04110-202	acero para temple y revenido	A	315	40	22	62	20	10	M20/M22	1,236.76 MXN
04110-24	acero para temple y revenido	A	200	40	26	66	20	10	M24	874.72 MXN
04110-241	acero para temple y revenido	A	250	40	26	66	20	10	M24	1,022.00 MXN
04110-242	acero para temple y revenido	A	315	40	26	66	20	10	M24	1,473.08 MXN
04110-301	acero para temple y revenido	A	250	50	33	73	20	12	M30/M32	1,456.28 MXN
04110-30	acero para temple y revenido	A	315	50	33	73	20	12	M30/M32	1,673.84 MXN
04110-302	acero para temple y revenido	A	400	50	33	73	20	12	M30/M32	2,222.36 MXN
04110-40	acero para temple y revenido	A	400	60	40	100	30	12	M36	4,373.04 MXN
04110-401	acero para temple y revenido	A	600	60	40	100	30	12	M36	5,806.64 MXN

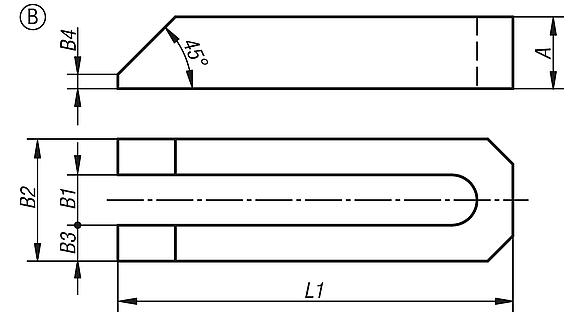

Hierros de sujeción ahorquillados DIN 6315, aluminio

Más información

Planos

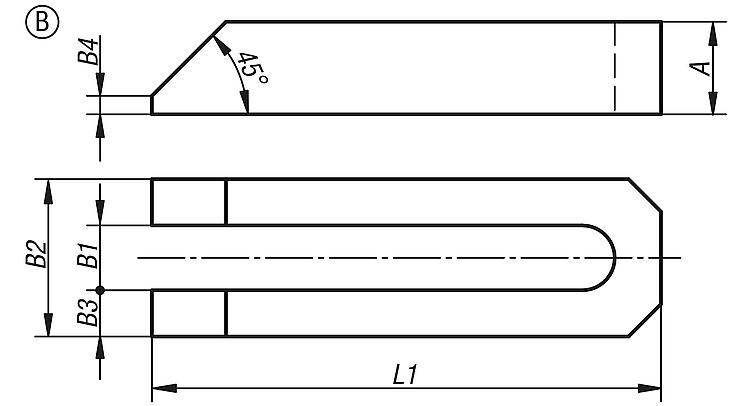

Hierros de sujeción ahorquillados DIN 6315, aluminio

Selección/filtro de artículos

Referencia	Material del cuerpo de base	Forma	L1	A	B1	B2	B3	B4	Para tornillo	Precio
04110-206	aluminio	B	60	12	7	19	6	3	M6	526.40 MXN
04110-208	aluminio	B	80	15	9	25	8	4	M8	819.28 MXN
04110-210	aluminio	B	100	20	11	31	10	5	M10	890.68 MXN
04110-212	aluminio	B	125	25	14	38	12	6	M12/M14	890.68 MXN
04110-2121	aluminio	B	160	28	14	38	12	6	M12/M14	890.68 MXN
04110-216	aluminio	B	160	30	18	48	15	8	M16/M18	1,365.28 MXN
04110-2161	aluminio	B	200	36	18	48	15	8	M16/M18	1,912.12 MXN
04110-220	aluminio	B	200	40	22	52	15	10	M20/M22	2,458.12 MXN
04110-2201	aluminio	B	250	40	22	62	20	10	M20/M22	2,792.16 MXN
04110-224	aluminio	B	200	40	26	66	20	10	M24	2,069.76 MXN
04110-2241	aluminio	B	250	40	26	66	20	10	M24	3,277.68 MXN
04110-230	aluminio	B	315	50	34	74	20	12	M30/M32	3,669.12 MXN
