        Hierros de sujeción con tornillos

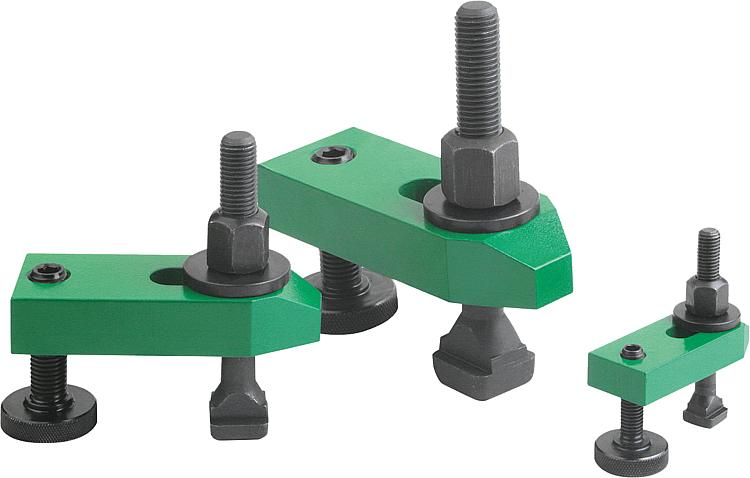

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero para temple y revenido.
Tornillos 8.8 tratados en caliente.Versión:Hierros de sujeción lacados. Tornillos bruñidos.Indicación:"F" depende de la profundidad de ranura según DIN 650.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 04192 Hierros de sujeción con tornillos

166 kB

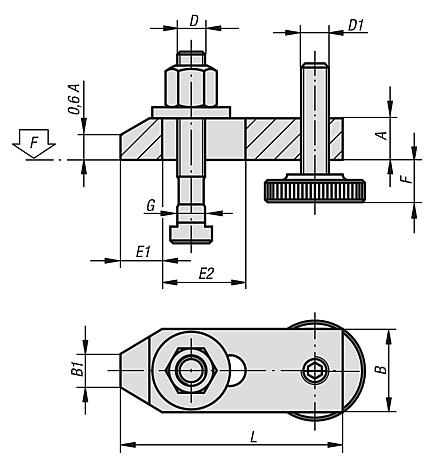

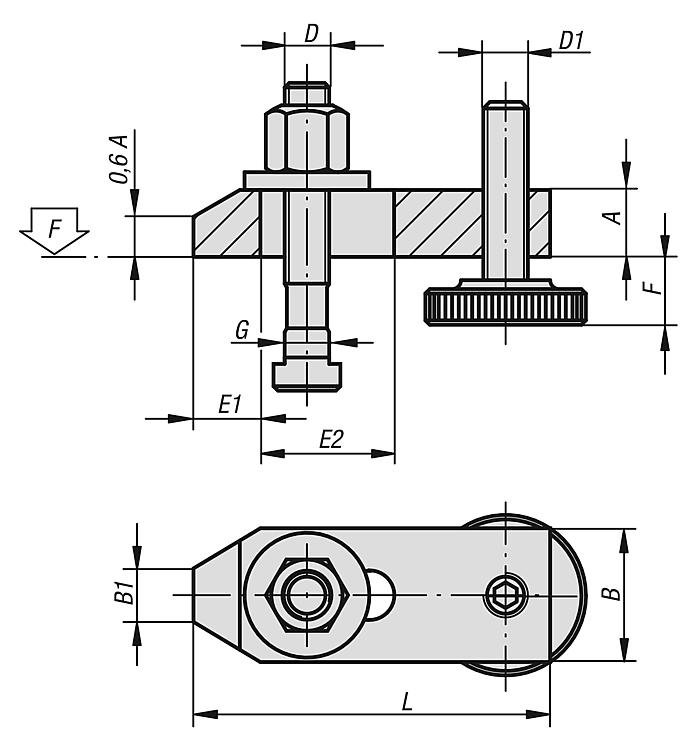

Planos

Selección/filtro de artículos

Referencia	L	A	B	B1	E1	E2	F	G Para ranura en T	D	D1	F kN	Precio
04192-1010	80	15	30	12	15	30	8-32	10	M10x80	M10	13,9	734.44 MXN
04192-1212	100	20	40	14	21	40	10-40	12	M12x100	M12	20,2	904.96 MXN
04192-1214	100	20	40	14	21	40	10-38	14	M12x100	M12	20,2	904.96 MXN
04192-1616	125	25	50	18	26	45	13-49	16	M16x125	M16	37,8	1,261.12 MXN
04192-1618	125	25	50	18	26	45	13-46	18	M16x125	M16	37,8	1,311.80 MXN
04192-2020	160	30	60	22	30	60	16-65	20	M20x160	M20	58,8	2,051.56 MXN
04192-2022	160	30	60	22	30	60	16-65	22	M20x160	M20	58,8	2,051.56 MXN
