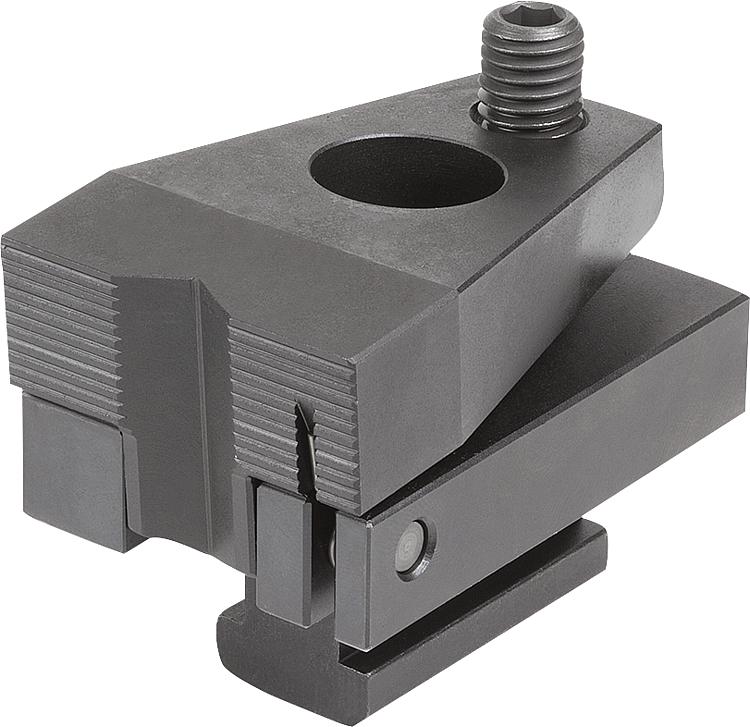

Dispositivo de sujeción con leva, forma B, con mordaza en prisma

04460_B

Dispositivo de sujeción con leva, forma B, con mordaza en prisma

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Hierros de sujeción Elementos de sujeción
      - Mordazas de sujeción Mordazas de sujeción Tuercas tensoras y tornillos
        Dispositivos de sujeción con leva
        Dispositivo de sujeción con leva, forma B, con mordaza en prisma

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero.Versión:Templado por cementación y bruñido.Indicación:Apretando el tornillo de presión esférico se mueve la mordaza de sujeción hacia delante. De esta manera la pieza de trabajo se sujeta al mismo tiempo con el efecto de tracción hacia abajo contra el tope fijo y la superficie de apoyo. La superficie de apoyo de la pieza de trabajo puede realizarse directamente en la mesa de máquinas.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 04460_B Dispositivo de sujeción con leva, forma B, con mordaza en prisma

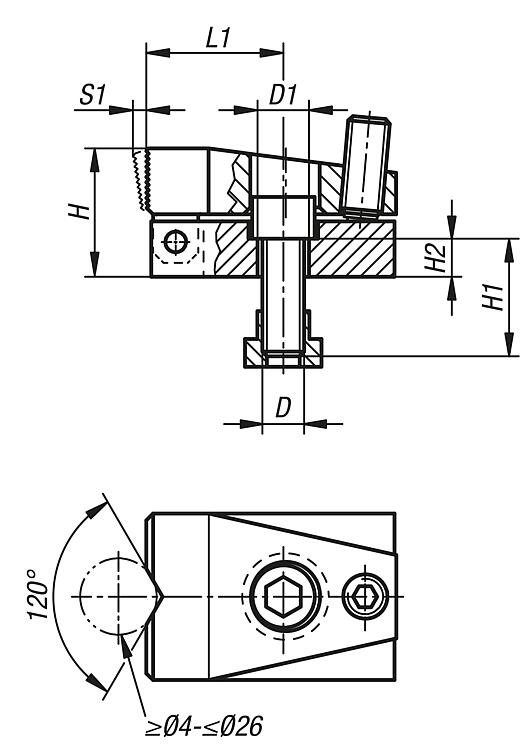

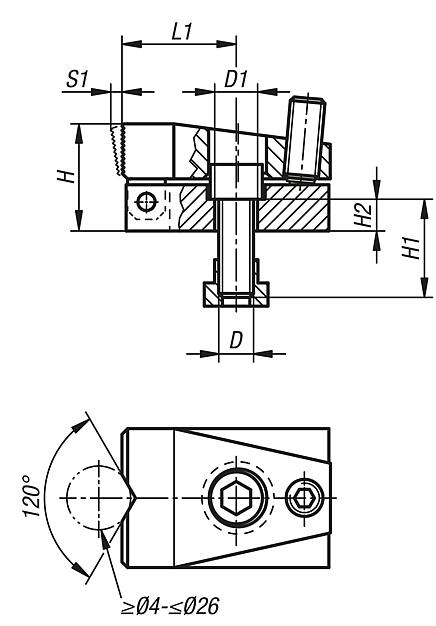

Planos

Dispositivo de sujeción con leva, forma B, con mordaza en prisma

Selección/filtro de artículos

Referencia	Forma	Ancho de ranura	B	D	D1	H	H1	H2	L	L1	S1 (Recorrido)	Fuerza de sujeción N	Par de apriete máx. Nm	CAD	Acc.	Precio	Pedir
04460-210	B	10	32	M8	8,4	24	20	8	52	28	3	7000	3			3,662.96 MXN
04460-214	B	14	48	M12	12,5	37	30	11	72	40	4	15000	9			4,299.96 MXN
04460-218	B	18	68	M16	16,5	47	35	13	86	41	7	21500	20			5,149.48 MXN

Otros artículos de esta categoría

Dispositivo de sujeción con leva, forma A con mordaza plana

04460_A

Dispositivo de sujeción con leva, forma A con mordaza plana
